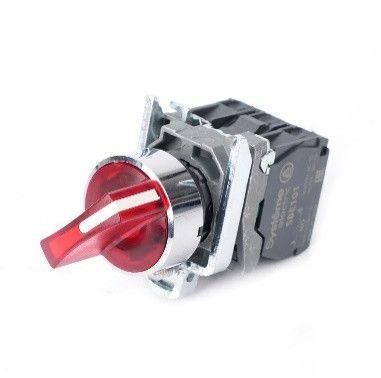

Переключатель SB4 с подсветкойв сборе 22мм 3поз. фиксацией металл 24В DC 1НО+1НЗ красн. SE SB4BK134B5 APC

Переключатель SB4 с подсветкой в сборе 22мм 3-позиционный с фиксацией металл 24В DC 1НО+1НЗ - это надёжный коммутационный аппарат с индикацией состояния, предназначенный для управления и сигнализации в промышленном оборудовании. Бренд Systeme Electric и артикул sb4bk134b5 обеспечивают совместимость со стандартными решениями на базе серии SB4.

Назначение и область применения

Переключатель SB4 с подсветкой в сборе 22мм 3-позиционный с фиксацией металл 24В DC 1НО+1НЗ используется для ручного управления режимами работы оборудования: запуск/остановка, выбор скорости, переключение циклов. Подсветка позволяет легко определить текущее положение даже в условиях плохой видимости. Применяется в шкафах управления, на станках, конвейерах, системах автоматизации, в зонах с высокими требованиями к безопасности и индикации.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (AC/DC)
• Количество положений: 3 (центральное + два крайних с фиксацией)
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Материал корпуса: металл
• Цвет кнопки: красный
• Цвет переднего кольца: хром
• Тип подключения: винтовые клеммы
• Управление: поворотная короткая рукоятка
• Лампа в комплекте: да
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель SB4 с подсветкой в сборе 22мм 3-позиционный с фиксацией металл 24В DC 1НО+1НЗ монтируется через лицевую панель. Для установки требуется отверстие диаметром 22,5 мм - точно соответствует стандартному размеру для устройств серии SB4. После вставки фиксируется гайкой с внутренней стороны панели. Винтовые клеммы позволяют подключать провода сечением до 2,5 мм2. Передний хромированный круг обеспечивает герметичную посадку и эстетичный внешний вид. Лампа уже установлена - менять её не нужно, она рассчитана на весь срок службы устройства.

Безопасность и стандарты

Изделие соответствует уровню защиты IP66, что делает его пригодным для использования во влажной среде, на открытом воздухе или в местах с частой мойкой. Металлический корпус обеспечивает механическую прочность и устойчивость к воздействию внешних факторов. Напряжение 24 В DC/AC - безопасный уровень для операторского контроля, исключающий риск поражения током при обычных условиях эксплуатации.

Преимущества

• Подсветка работает как при постоянном, так и при переменном напряжении - универсальность для различных систем управления
• Фиксация в каждом из трёх положений предотвращает случайное переключение
• Металлический корпус и хромированное кольцо устойчивы к коррозии и механическому износу
• Комплектная лампа снижает затраты на обслуживание - не требует самостоятельной закупки
• Высокий класс защиты IP66 допускает использование в сложных промышленных условиях

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - превышение может вывести из строя подсветку
• Отсутствие дополнительных контактных групп (только 1НО+1НЗ) ограничивает возможности сложных схем управления
• Не рекомендован для частых циклов переключения более 10 раз в минуту - возможен быстрый износ механизма
• Не имеет функции аварийного отключения или блокировки - не заменяет специализированные аварийные кнопки

Примеры использования

• Выбор режима работы станка: “Автомат” / “Останов” / “Ручной”
• Управление направлением движения конвейера: “Вперёд” / “Стоп” / “Назад”
• Активация системы вентиляции в шкафу управления: “Вкл.” / “Выкл.” / “Экстренная вентиляция”
• Сигнализация состояния на пульте оператора: красная подсветка указывает на активный режим

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр 22,5 мм должен быть выполнен без заусенец, чтобы не повредить уплотнение
• Избегайте перегрузки винтовых клемм - используйте жилы сечением не более 2,5 мм2 и плотно затягивайте зажимы
• Если подключение выполняется в цепях с индуктивной нагрузкой (например, катушки реле), предусмотрите дугогашение для продления жизни контактов
• Для длительной эксплуатации в агрессивной среде периодически осматривайте поверхность переднего кольца на предмет окисления - хром покрытие устойчив, но требует бережного обращения
• Переключатель SB4 с подсветкой в сборе 22мм 3-позиционный с фиксацией металл 24В DC 1НО+1НЗ - идеальный выбор для замены аналогов старых серий, где важна ясность индикации и долговечность
