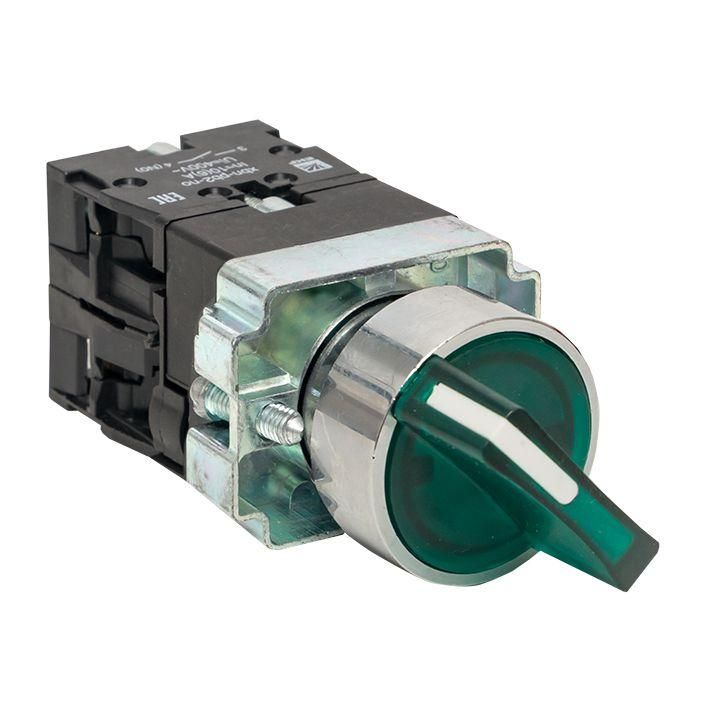

Переключатель BD33 3P c зеленой подстветкой 230В NO PROxima | xb2-bk33-g-230 EKF

Переключатель EKF XB2-BK33-G-230 - это 3-позиционный коммутационный аппарат с зеленой подсветкой и нормально открытыми контактами, предназначенный для управления цепями переменного и постоянного тока в условиях промышленной автоматизации.

Назначение и область применения

Переключатель EKF XB2-BK33-G-230 используется для ручного переключения между тремя состояниями: «выключено», «включено слева», «включено справа». Подсветка позволяет легко определить текущее положение даже в условиях плохого освещения. Применяется в системах управления станков, конвейеров, насосов, вентиляторов и другого оборудования, где требуется выбор режима работы из нескольких вариантов. Устройство рассчитано на работу в сетях переменного тока до 660 В и постоянного - до 400 В, хотя питание самой подсветки осуществляется от 24 В.

Технические характеристики

• Напряжение питания подсветки: 24 В
• Количество полюсов: 3
• Количество положений: 3 (центральное - выключено, два боковых - активные)
• Тип контактов: 1 нормально открытый (НО) контакт на полюс
• Количество переключающих контактов: 0 (не имеет переключаемых контактов - работает только через НО)
• Диаметр отверстия для установки: 22 мм
• Высота корпуса: 5 мм
• Тип фиксации: механическая, с удержанием в выбранном положении
• Тип рукоятки: поворотная, с возможностью вращения на 90° в каждую сторону от центрального положения
• Подключение: винтовые клеммы
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды и пыли)
• Цвет кнопки: красный
• Цвет переднего кольца: серый
• Наличие подсветки: да, зеленая LED-лампа

Совместимость и монтаж

Установка переключателя EKF XB2-BK33-G-230 выполняется в панель с отверстием диаметром 22 мм. Для надежной фиксации используется резьбовая гайка, которая затягивается с тыльной стороны. Передний серый обод обеспечивает плотную посадку в панели. Кабели подключаются к винтовым клеммам - рекомендуется зачищать жилы на 8–10 мм и использовать наконечники для многожильных проводов. Подсветка требует отдельного подключения к источнику 24 В постоянного тока; она не получает питание от основной силовой цепи. Обязательно проверьте соответствие напряжения подсветки (24 В) вашей системе управления.

Безопасность и стандарты

Переключатель соответствует требованиям к коммутационным устройствам для промышленного использования. Степень защиты IP40 допускает применение внутри щитов и закрытых панелей, но не предназначен для установки во влажных, запыленных или наружных условиях. Отсутствие герметичной защиты делает его непригодным для сред с высокой влажностью, брызгами воды или пылевыми частицами.

Преимущества

• Зеленая подсветка четко указывает на активное состояние, снижает риск ошибочного действия оператором
• Механическая фиксация предотвращает случайное переключение
• Красный цвет кнопки визуально отличается от серого кольца - удобна идентификация элемента управления
• Винтовое подключение надежно и совместимо с большинством стандартных кабелей
• Компактная высота (5 мм) позволяет устанавливать устройство в ограниченных по глубине панелях

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных сред - IP40 недостаточно для таких задач
• Подсветка требует отдельного источника 24 В - нельзя подключать напрямую к сети 230 В
• Имеет только один нормально открытый контакт на полюс - не подходит для схем, требующих переключающие контакты (NO+NC)
• Работает только с нагрузкой до 660 В переменного и 400 В постоянного тока - не предназначен для высоковольтных систем выше этих значений
• Не имеет замка - не подходит для ситуаций, где требуется запирание положения

Примеры использования

• Выбор направления движения конвейера: «влево» / «остановка» / «вправо»
• Переключение режимов работы станка: «ручной» / «выкл» / «автоматический»
• Активация резервного насоса: «основной» / «выкл» / «резервный»
• Управление световым сигналом в трехпозиционной системе сигнализации

Практические советы

• При монтаже используйте только медные провода сечением до 2,5 мм2 - большие сечения могут не войти в клемму
• Обязательно отключите питание перед подключением подсветки - неверное напряжение (например, 230 В вместо 24 В) приведёт к выходу из строя светодиода
• Проверьте, что в вашей панели есть место под заднюю часть устройства - высота 5 мм относится только к лицевой части, внутренняя часть занимает больше места
• Если нужна защита от влаги - выбирайте аналоги с IP65/IP67, такие как EKF XB2-BK33-G-230-WP (если доступны)
• Для обслуживания: открутите гайку, чтобы снять переключатель без демонтажа всей панели
