Переключатель на 3 положения I-O-II ПЕ-22 ANC-3 d22мм 24В AC/DC с фиксацией стандарт. ручка зел. DEKraft 25074DEK APC

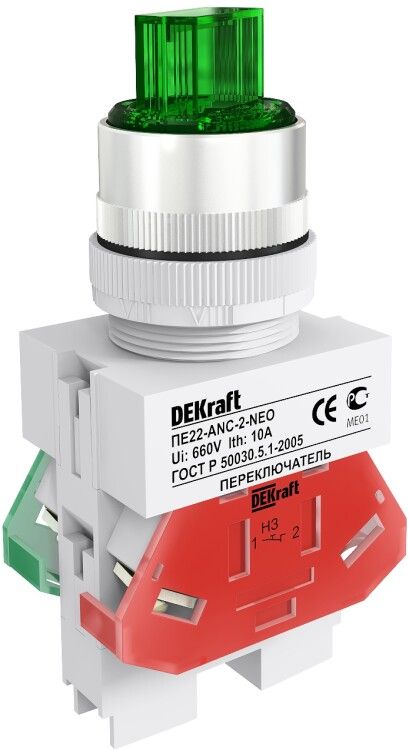

Переключатель ПЕ-22 от DEKraft - трёхпозиционное устройство с фиксацией (I-O-II), предназначено для ручного управления и индикации состояния оборудования в сетях 24 В переменного и постоянного тока. Устройство имеет зелёную ручку, светодиодную индикацию и степень защиты IP54, что делает его подходящим для промышленной автоматизации.

Назначение и область применения

Переключатель ПЕ-22 используется для включения, выключения и выбора режимов работы оборудования через три фиксированных положения: “I” (включено), “O” (выключено), “II” (включено второго режима). Применяется там, где требуется визуальная индикация текущего состояния и надёжное механическое удержание выбранного положения. Подходит для систем управления станками, конвейерами, насосными установками, пультов контроля и распределительных щитов.

Технические характеристики

• Напряжение питания: 24 В AC/DC - совместим с большинством промышленных контроллеров и низковольтных систем
• Номинальный ток: 10 А - способен коммутировать нагрузки до 2,4 кВт при 24 В
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - позволяет реализовать переключение между двумя цепями
• Подключение: винтовые зажимы - удобны для подключения медных проводов сечением до 2,5 мм2
• Индикация: встроенная LED-лампа - светится в активном положении, обеспечивает наглядность состояния
• Диаметр отверстия: 22 мм - соответствует стандартному креплению на панелях
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью или запылённостью
• Цвет: зелёная ручка и хромированное переднее кольцо - визуальное отличие от других кнопок, соответствие стандартным цветовым кодам (зелёный = “включено”)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустимо применение в неотапливаемых помещениях
• Нормативный документ: ГОСТ 50030.5.1-2005 - соответствует требованиям к аппаратам управления

Совместимость и монтаж

Переключатель ПЕ-22 монтируется в панель или дверцу корпуса через круглое отверстие диаметром 22 мм. Крепление осуществляется с помощью двух гаек на штоке - после прохождения через отверстие, фиксируется с тыльной стороны. Для сборки необходимы отвёртка и инструмент для зачистки жил кабеля. Винтовые зажимы рассчитаны на одножильные и многожильные провода сечением до 2,5 мм2. Лампочка встроена в корпус - внешний источник питания не нужен, она питается от той же цепи, которую управляет переключатель.

Безопасность и стандарты

Переключатель ПЕ-22 соответствует ГОСТ 50030.5.1-2005, который регламентирует безопасность электроустановочных изделий. IP54 обеспечивает защиту от попадания пыли и брызг, снижая риск короткого замыкания в условиях производства. Цветовая индикация (зелёный) соответствует общепринятым правилам безопасности: “зелёный - включено”, “красный - авария”. Устройство не содержит опасных материалов и не требует специальных мер обращения при замене.

Преимущества

• Фиксация всех трёх положений предотвращает случайное переключение
• Встроенная LED-индикация даёт четкий визуальный сигнал без необходимости внешних индикаторов
• Хромированное кольцо увеличивает долговечность поверхности и улучшает эргономику
• Совместимость с AC/DC - универсальность для различных типов систем управления
• Простая замена: не требует демонтажа всей панели, достаточно отсоединить провода и вынуть из отверстия

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - использование на 110/220 В вызовет выход из строя
• IP54 недостаточен для прямого воздействия струи воды или погружения - не использовать в открытом воздухе или влажных цехах без дополнительной защиты
• Нет переключающих контактов - нельзя использовать как переключатель “три положения - три цепи”; доступны только два контакта (НО+НЗ)
• LED-лампа не заменяема - при её выходе из строя необходимо менять весь переключатель
• Не рекомендован для частого ручного переключения более 1000 раз в час - возможна быстрая износостойкость механизма

Примеры использования

• Выбор режима работы станка: “I” - ручное управление, “O” - выключено, “II” - автоматический цикл
• Аварийный сброс системы: “I” - рабочий режим, “O” - останов, “II” - тестовый режим
• Управление освещением в цеху: “I” - основное освещение, “O” - выкл., “II” - аварийное освещение
• Пульт управления насосной группой: “I” - насос №1, “O” - выкл., “II” - насос №2

Практические советы

• При монтаже проверьте глубину отверстия - переключатель ПЕ-22 требует минимум 25–30 мм свободного пространства за панелью для крепления гаек
• Используйте кабель сечением ≤2,5 мм2 - большие жилы не войдут в зажимы, меньшие - могут плохо фиксироваться
• При подключении соблюдайте полярность при работе с DC - хотя переключатель не чувствителен к направлению тока, LED-индикация может не работать при неверной полярности
• Для длительной эксплуатации в пыльных средах периодически протирайте переднюю часть устройства - грязь на хромированном кольце затрудняет визуальный контроль
• Если требуется несколько одинаковых переключателей - используйте модель с одним номером артикула 25074dek, чтобы гарантировать одинаковое качество и совместимость
