Переключатель SB4 с подсветкойв сборе 22мм 3поз. фиксацией металл 24В DC 1НО+1НЗ желт. SE SB4BK135B5 APC

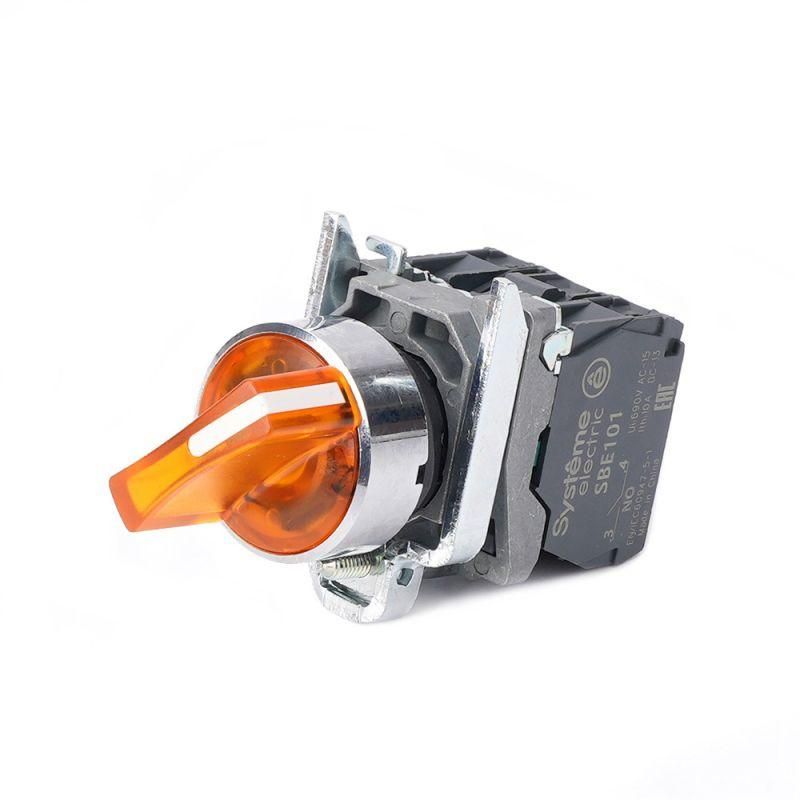

Переключатель SB4 с подсветкой в сборе 22мм 3-позиционный с фиксацией металл 24В DC 1НО+1НЗ желтый SE - это надёжный коммутационный аппарат с индикацией состояния, предназначенный для управления и сигнализации в промышленном оборудовании. Бренд Systeme Electric и артикул sb4bk135b5 обеспечивают совместимость со стандартными решениями системы SE.

Назначение и область применения

Переключатель SB4 с подсветкой используется для ручного управления режимами работы оборудования: запуск, останов, изменение направления или режима. Трёхпозиционная конструкция позволяет выбирать между тремя состояниями с фиксацией в каждом - например, «Включено / Выключено / Резерв». Подсветка показывает текущее положение переключателя, что особенно важно в условиях плохой видимости или на удалённых участках. Применяется в пультах управления, щитах автоматики, станках, конвейерах, системах вентиляции и других устройствах, где требуется наглядная индикация и механическая надёжность.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (24 В DC/AC)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Тип контактов: механические, рассчитаны на коммутацию нагрузок до классических значений для промышленных переключателей
• Диаметр монтажного отверстия: 22,5 мм - требует точной подготовки панели
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Материал корпуса: металл - обеспечивает прочность и ЭМС-совместимость
• Управляющий элемент: короткая поворотная рукоятка - удобна для быстрого переключения
• Подключение: винтовые зажимы - подходят для проводов до 2,5 мм2
• Цвет кнопки: оранжевый - высокая контрастность, легко заметен
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель SB4 с подсветкой в сборе монтируется на лицевую панель через круглое отверстие диаметром 22,5 мм. Комплектация включает переднее кольцо из металла и встроенную лампу - установка занимает несколько минут. Для монтажа потребуется гаечный ключ для затяжки фиксирующей гайки с тыльной стороны панели. Перед установкой проверьте соответствие толщины панели - максимальная допустимая толщина указана в документации производителя. Аппарат совместим с другими устройствами серии SB4, что упрощает замену и модернизацию существующих систем.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности: степень защиты IP66 гарантирует работу в пыльных, влажных и агрессивных средах. Металлический корпус снижает риск возникновения помех и обеспечивает экранирование. Лампа подсветки питается от 24 В - безопасное напряжение, исключающее поражение током при обычных условиях обслуживания. Соответствует общепринятым стандартам IEC 60947-5-1 для коммутационных аппаратов.

Преимущества

• Встроенные контактная группа и подсветка - не требуют внешних компонентов
• Металлический корпус - долговечен, устойчив к ударным нагрузкам и температурным колебаниям
• Фиксированное положение каждого режима - предотвращает случайное переключение
• Яркая оранжевая кнопка - хорошо различима даже при слабом освещении
• Лампа работает от 24 В DC/AC - совместима с большинством промышленных систем управления

Ограничения применения

• Не предназначен для частых циклов включения/выключения - рекомендовано не более 1000 операций в час
• Контакты не рассчитаны на высокие токи (>5 A) или индуктивные нагрузки свыше 100 ВА
• Не следует использовать в средах с постоянным воздействием паров кислот, щелочей или растворителей - материал корпуса устойчив, но уплотнители могут деградировать
• Отсутствует возможность замены лампы - при выходе из строя необходимо менять весь переключатель SB4 с подсветкой в сборе

Примеры использования

• Управление скоростью конвейера: положение «Скорость 1» - «Выкл» - «Скорость 2»
• Выбор режима работы насосной станции: «Автомат» - «Выкл» - «Ручной»
• Сигнализация состояния в распределительном щите: активный канал выделяется светом
• Пульт управления вентиляцией в производственных помещениях

Практические советы

• При монтаже используйте шаблон для вырезания отверстия - точный диаметр 22,5 мм важен для плотной посадки
• Проверьте полярность при подключении к сети 24 В DC - неверное подключение может повредить лампу
• Не затягивайте фиксирующую гайку слишком сильно - это может деформировать резьбу или треснуть корпус
• Для длительной эксплуатации в условиях вибраций закрепите провода хомутиками рядом с переключателем SB4 с подсветкой - это снизит нагрузку на клеммы
• Если нужна замена - берите тот же артикул sb4bk135b5: другие цвета или типы контактов не будут взаимозаменяемы
