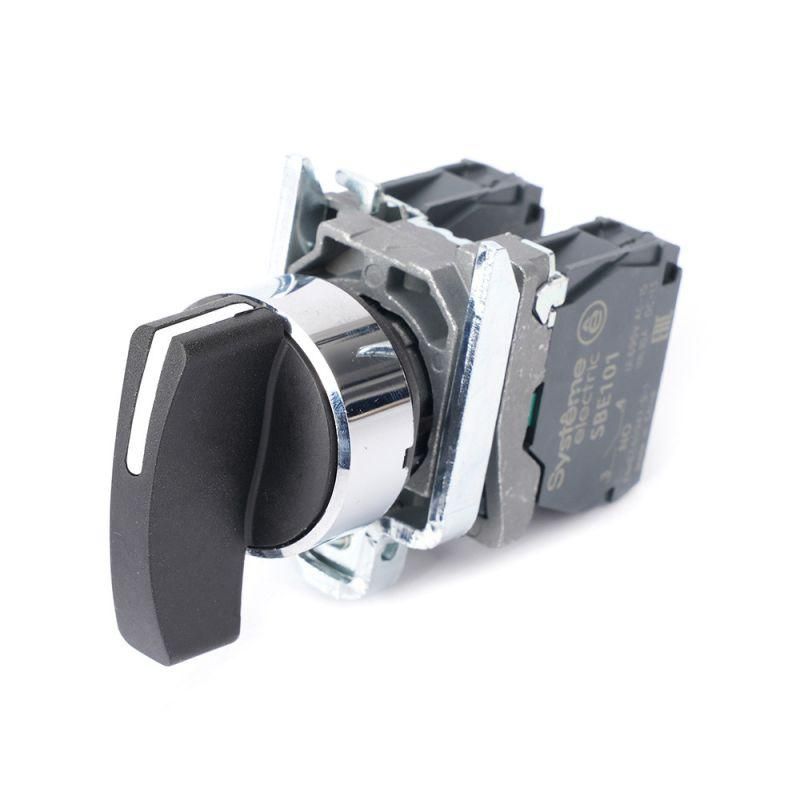

Переключатель модульный SB4 в сборе 22мм 3поз. с фиксацией ручка 2НО SE SB4BJ33 APC

Переключатель модульный в сборе 22 мм 3 позиции с фиксацией ручка 2 нормально разомкнутых контакта от Systeme Electric (артикул sb4bj33) предназначен для ручного управления цепями в промышленном оборудовании. Он сочетает надежную механическую фиксацию, высокую степень защиты и простой винтовой монтаж, что делает его удобным решением для частых операций переключения.

Назначение и область применения

Этот переключатель используется для коммутации двух отдельных цепей через три устойчивые позиции. Подходит для управления режимами работы оборудования: запуск/останов/реверс, выбор скорости, активация резерва. Применяется в шкафах управления, на панелях станков, конвейерах, системах освещения и автоматизации. Благодаря защите IP65, устройство можно использовать в условиях пыли, влаги и внешних воздействий - например, на открытых площадках или в цехах с повышенной влажностью.

Технические характеристики

• Тип: модульный переключатель в сборе
• Количество положений: 3 (с фиксацией в каждом)
• Количество нормально разомкнутых (НО) контактов: 2
• Максимальное рабочее напряжение: 380 В
• Управление: поворотная удлинённая ручка
• Степень защиты: IP65 (полная защита от пыли, защита от струй воды из любого направления)
• Способ монтажа: установка в отверстие диаметром 22,5 мм на лицевую панель
• Подключение: винтовые зажимы
• Цвет ручки: черный
• Цвет переднего кольца: хромированный
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель modulnyy v sobrane 22 mm 3 pozitsii s fiksatziey ruchka 2 normalno razomknutikh kontakta sb4bj33 устанавливается в стандартное круглое отверстие диаметром 22,5 мм. Переднее кольцо обеспечивает плотное прилегание к поверхности панели и предотвращает попадание пыли и влаги внутрь. Для монтажа требуется только просверлить отверстие нужного размера, вставить корпус переключателя и закрутить фиксирующую гайку сзади. Винтовые клеммы позволяют подключать провода сечением до 2,5 мм2. Монтаж возможен как на металлических, так и на композитных панелях толщиной до 6 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP65 гарантирует работу в сложных средах без риска замыкания или выхода из строя из-за загрязнений. Конструкция исключает случайное переключение благодаря механической фиксации в каждой позиции. Гарантийный срок 24 месяца подтверждает соответствие качественным стандартам производства Systeme Electric.

Преимущества

• Фиксированная позиция каждого положения - исключает самопроизвольное переключение
• Удлинённая ручка обеспечивает удобное управление даже в перчатках
• Хромированное кольцо снижает риск коррозии и улучшает эргономику
• Винтовое подключение - надежно, не требует специальных инструментов
• Высокая степень защиты IP65 позволяет использовать в агрессивных условиях

Ограничения применения

• Не предназначена для частого переключения более 1000 раз в час - это может снизить срок службы контактов
• Не рекомендуется для применения в средах с постоянным погружением в жидкость - IP65 не обеспечивает герметичность при длительном погружении
• Отсутствуют переключающие контакты (NO+NC) - нельзя использовать как перекидной выключатель; только два НО контакта
• Рабочее напряжение не выше 380 В - не подходит для сетей свыше этого значения

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Останов”
• Активация резервного насоса в системе водоснабжения
• Переключение между двумя источниками питания в щите управления
• Запуск системы вентиляции в трех уровнях мощности
• Управление световой сигнализацией на производственной линии

Практические советы

• При монтаже проверьте точный диаметр отверстия - он должен быть 22,5 мм, иначе переключатель не будет плотно фиксироваться
• Используйте провода с жилами не менее 0,75 мм2 и не более 2,5 мм2 - слишком толстый провод не войдет в клемму
• При установке в панель из мягкого материала (например, пластик) используйте уплотнительное кольцо дополнительно
• Не затягивайте винты клемм чрезмерно - это может повредить контактные планки
• Для обслуживания отключите питание - хотя переключатель имеет фиксацию, работа под напряжением опасна
• При необходимости замены - достаточно открутить заднюю гайку и вытянуть устройство, не демонтируя всю панель
