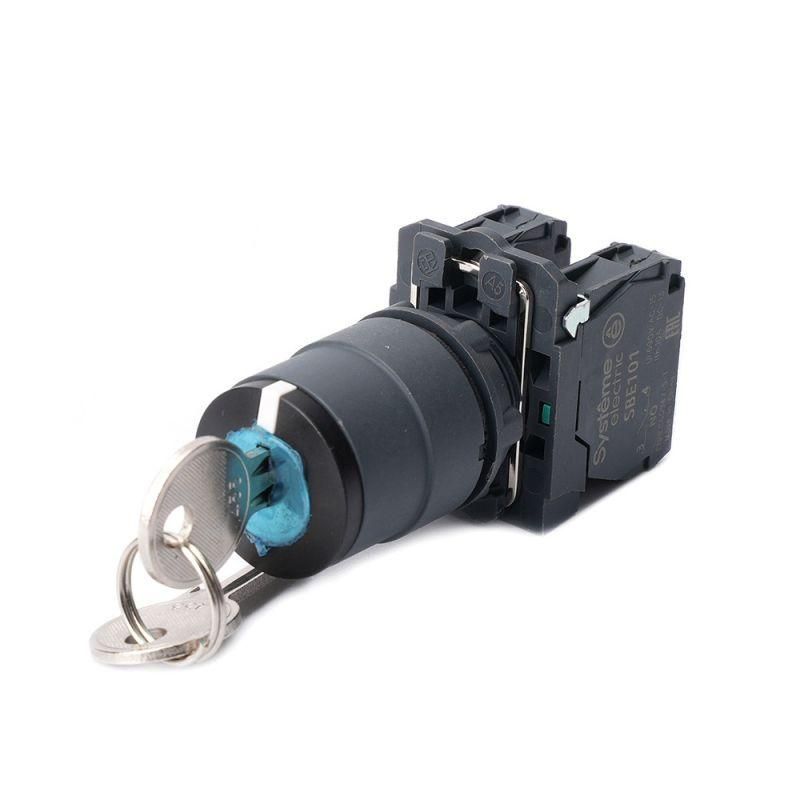

Переключатель модульный SB5 в сборе 22мм 3поз. с фиксацией ключ 2НО SE SB5AG03 APC

Переключатель модульный в сборе 22 мм 3 позиции с фиксацией ключ 2НО от Systeme Electric (артикул sb5ag03) - компактное устройство для ручного управления цепями на напряжение 230 В. Подходит для установки на панели оборудования, где требуется надежная фиксация положений и высокая степень защиты.

Назначение и область применения

Этот переключатель используется для коммутации двух замыкающих контактов в трех положениях: «включено–выключено–включено». Он применяется там, где важна точная фиксация режима работы и предотвращение случайного переключения - например, в системах запуска/останова оборудования, управлении направлением движения, выборе рабочих режимов станков или конвейеров. Также часто встречается в щитах управления, автоматических линиях и на объектах инфраструктуры.

Технические характеристики

• Напряжение питания: 230 В
• Количество замыкающих контактов (НО): 2
• Количество положений: 3 (центральное выключенное + два активных)
• Управляющий элемент: ключ, который можно извлечь в любом положении
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 (полная защита от пыли и струй воды с любого направления)
• Тип подключения: винтовые зажимы для проводов до 2,5 мм2
• Монтаж: на лицевую панель через круглое отверстие
• Цвет: черный корпус и клавиша, с черным передним кольцом
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель modulnyy sb5ag03 устанавливается в подготовленное отверстие диаметром 22,5 мм - совпадает с типовым размером 22 мм, указанным в названии. Для монтажа достаточно продеть контактную часть через отверстие и зафиксировать его сзади с помощью металлической гайки. Переднее кольцо обеспечивает плотное прилегание к поверхности панели. Не требует дополнительной рамки или адаптера. Подключение выполняется к винтовым клеммам - допустимый диаметр жил: до 2,5 мм2. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529 - устройство безопасно использовать в условиях повышенной запыленности и влажности, в том числе при мойке оборудования струей воды. Конструкция исключает доступ к токоведущим частям при установленном ключе. Соответствует нормам безопасности для промышленного электрооборудования. Гарантийный срок 2 года подтверждает соответствие стандартам качества SE.

Преимущества

• Фиксированное положение ключа - предотвращает случайное переключение даже при вибрации
• Извлечение ключа в любом положении - позволяет заблокировать оборудование от несанкционированного вмешательства
• Высокая степень защиты IP65 - работает в сложных средах без дополнительных кожухов
• Простой винтовой контакт - удобен для быстрого обслуживания и ремонта
• Черный цвет и единая окраска - гармонирует с другими элементами системы управления

Ограничения применения

• Не предназначен для постоянного подключения нагрузки выше 230 В / 5 А - проверяйте мощность подключаемых потребителей
• Не имеет световой индикации - нельзя использовать как сигнал состояния без внешней лампы
• Не рассчитан на частое механическое воздействие - не рекомендован для мест с высокой частотой переключений более 10 раз в минуту
• Не поддерживает автономное питание - требует внешнего источника 230 В

Примеры использования

• Выбор режима работы станка: «Работа», «Останов», «Обслуживание»
• Управление направлением движения конвейера: «Вперед», «Стоп», «Назад»
• Аварийное отключение насосной группы с возможностью блокировки ключом
• Локальный контроль освещения в техническом помещении с защитой от посторонних
• Подключение резервного источника питания в распределительном шкафу

Практические советы

• При монтаже используйте сверло точно 22,5 мм - меньшее отверстие затруднит установку, большее - снижает герметичность
• Затягивайте фиксирующую гайку рукой - переусердствовать нельзя, чтобы не повредить пластиковую основу
• Для длительной эксплуатации в сырых помещениях проверяйте состояние уплотнений каждые 6 месяцев
• Ключи можно заказывать дополнительно - они не являются расходными материалами, но теряются при обслуживании
• Если нужна индикация состояния - сочетайте этот переключатель с отдельной сигнальной лампой серии SE
