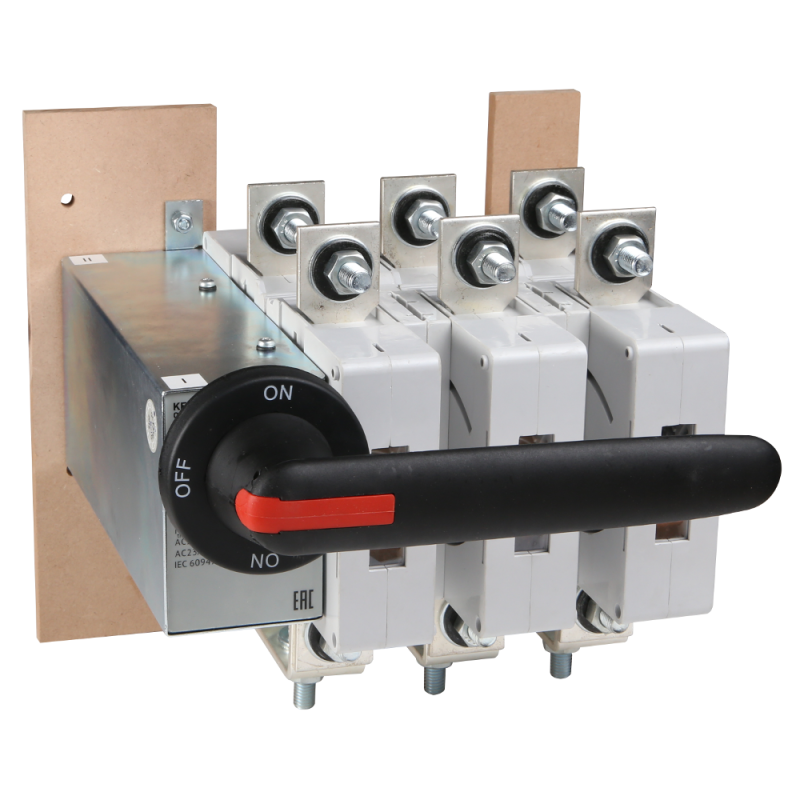

Переключатель нагрузки OptiSwitch DI-C3-800-3P | 275554 КЭАЗ

Переключатель нагрузки DI-C3-800-3P от КЭАЗ - это реверсивный аппарат для коммутации силовых цепей до 800 А в условиях повышенной запыленности и влажности. Устройство предназначено для безопасного отключения и переключения нагрузки в распределительных системах, особенно там, где требуется частое изменение направления тока. Модель DI-C3-800-3P выполнена в защищенном корпусе и рассчитана на работу в промышленных условиях.

Назначение и область применения

DI-C3-800-3P используется для ручного включения и отключения электродвигателей, нагревательных установок и других потребителей переменного тока. Подходит для работы в системах автоматизации, на конвейерах, насосных станциях и в оборудовании с реверсивным управлением. Применяется в качестве разъединителя перед ремонтными работами или при необходимости изменения направления вращения двигателя.

Технические характеристики

• Номинальный ток длительной нагрузки: 800 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Тип привода: ручной, с рукояткой-переключателем
• Номинальная мощность при AC-3, 400 В: 320 кВт
• Степень защиты: IP54 - устойчив к пыли и брызгам воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C
• Тип присоединения: болтовое соединение
• Способ монтажа: на монтажную плату
• Исполнение: реверсивный - позволяет менять направление тока между двумя положениями
• Количество вспомогательных контактов: 0 - внешние сигналы требуют дополнительных устройств
• Комплексное исполнение: устройство уже собрано в корпусе

Совместимость и монтаж

DI-C3-800-3P монтируется на металлическую монтажную плиту с помощью фиксирующих отверстий. Для подключения используются болты - необходимо обеспечить плотный контакт с проводниками сечением до 150 мм2. Посадочные размеры соответствуют стандартам КЭАЗ Optima. Перед установкой проверьте соответствие диаметра отверстий под болты и шаг крепления. Устройство совместимо с другими компонентами серии OptiSwitch DI, что упрощает сборку щитов.

Безопасность и стандарты

DI-C3-800-3P соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция исключает случайное включение благодаря механической блокировке между положениями “вперед” и “назад”. Наличие IP54 снижает риск повреждений из-за пыли и влаги. Работа устройства возможна только после полного отключения питания - рекомендуется использовать дополнительные предохранители или автоматы для защиты от коротких замыканий.

Преимущества

• Жесткий корпус обеспечивает долговечность даже в агрессивной среде
• Чёткая фиксация положений рукоятки предотвращает неверное переключение
• Отсутствие вспомогательных контактов снижает стоимость и увеличивает надёжность
• Готовый к монтажу корпус экономит время при сборке щита
• Совместимость с серией OptiSwitch DI позволяет унифицировать комплектацию

Ограничения применения

• Не предназначен для аварийного отключения при коротком замыкании - обязательно используйте с предохранителем или автоматическим выключателем
• Отсутствие вспомогательных контактов не позволяет напрямую сигнализировать состояние переключателя - нужна внешняя система контроля
• Не допускается работа при температуре ниже −40 C или выше +40 C
• Запрещён монтаж в местах постоянного воздействия струй воды или погружения в жидкости

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Переключение направления вращения крупного насоса на водоочистке
• Ручное управление нагревательными печами в металлургии
• Аппарат для отключения оборудования перед обслуживанием в цехах с высокой запылённостью

Практические советы

• При монтаже затягивайте болты равномерно - перегрузка может деформировать контактные площадки
• Проверяйте зазор между корпусом и стенкой щита - минимальный зазор 10 мм для теплоотвода
• Не применяйте DI-C3-800-3P в качестве основного выключателя для двигателей свыше 320 кВт при 400 В
• Регулярно осматривайте рукоятку и механизм - при появлении заеданий смажьте шток специальной смазкой для электроконтактов
• Если требуется сигнал состояния - подключите внешний микровыключатель через дополнительный модуль
