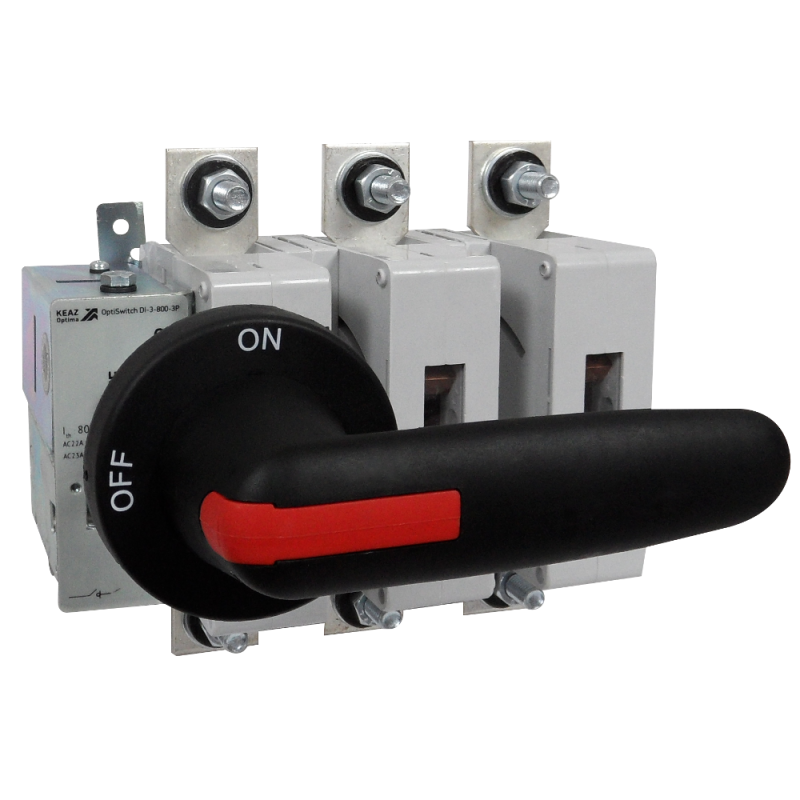

Выключатель нагрузки OptiSwitch DI-3-800-3P (дверная рукоятка в комплекте) - 275543 КЭАЗ

Выключатель нагрузки OptiSwitch DI-3-800-3P с дверной рукояткой в комплекте - это трёхполюсный ручной выключатель для коммутации нагрузки в распределительных устройствах до 690 В. Бренд КЭАЗ и артикул 275543 указывают на серию OptiSwitch DI, предназначенную для надёжного управления силовыми цепями в промышленных условиях.

Назначение и область применения

Выключатель нагрузки OptiSwitch DI-3-800-3P с дверной рукояткой в комплекте используется для безопасного включения и отключения электрических цепей под нагрузкой. Он применяется там, где требуется частичная или аварийная отсечка питания без необходимости отключения автоматических выключателей. Подходит для установки в щитах управления станков, конвейеров, насосных систем и других промышленных объектов с постоянной нагрузкой до 800 А.

Технические характеристики

• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В переменного тока
• Номинальная мощность при AC-3 (400 В): 320 кВт
• Исполнение: ручной, с функцией ВКЛ/ОТКЛ
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Климатическое исполнение: УХЛ3 - работает при температуре от -40 C до +40 C, устойчив к повышенной влажности
• Подключение: винтовые и болтовые зажимы - подходят для медных и алюминиевых проводников
• Тип монтажа: универсальный, на монтажную плату
• Комплектация: в комплекте рукоятка с дверным приводом и шток
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Выключатель нагрузки OptiSwitch DI-3-800-3P с дверной рукояткой в комплекте монтируется на стандартную монтажную плиту толщиной до 10 мм. Для фиксации используются два крепёжных отверстия - они совместимы с большинством типовых щитов. Рукоятка с дверным приводом позволяет оперировать выключателем без вскрытия корпуса - удобно для щитов с запирающимися дверцами. Соединение проводов осуществляется через винтовые зажимы: максимальное сечение жил - до 120 мм2 (для меди). Нельзя использовать с автоматическими выключателями в качестве замены - он не имеет защиты от перегрузок и коротких замыканий.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р МЭК 60947-3 и IEC 60947-3. Сертифицирован для работы в промышленных сетях. IP54 обеспечивает защиту от попадания пыли и случайных брызг - что важно для цехов с высокой запылённостью. Климатическое исполнение УХЛ3 позволяет применять его в неотапливаемых помещениях, на открытых площадках и в холодных регионах России.

Преимущества

• Дверная рукоятка исключает необходимость открывать щит для операций - повышает безопасность и скорость обслуживания
• Надёжные винтовые зажимы обеспечивают долговременный контакт даже при больших токах
• Комплексная комплектация (рукоятка+шток) снижает риск потери элементов при монтаже
• Универсальная конструкция легко адаптируется под существующие щитовые решения
• Произведён на заводе КЭАЗ - известном производителе с проверенной качественной базой

Ограничения применения

• Не предназначена для отключения токов короткого замыкания - обязательно используйте с предохранителем или автоматическим выключателем
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или блокировки без внешних модулей
• Не рекомендован для частого циклического включения/выключения более 10–15 раз в час - возможен износ механики
• Не подходит для помещений с агрессивными химическими средами - IP54 недостаточен для таких условий

Примеры использования

• Отключение питания конвейерной ленты перед техобслуживанием
• Ручное управление питанием насосной группы в водопроводной станции
• Аварийное отключение нагревательных элементов в термической печи
• Коммутирование цепей освещения в крупногабаритных складских комплексах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и допустимого момента затяжки винтов - перетягивание может повредить зажим
• При использовании алюминиевых проводов - используйте переходные шайбы и смазку для предотвращения окисления
• Дверная рукоятка требует точного совпадения толщины двери и длины штока - убедитесь, что она свободно перемещается без заклинивания
• Для систем с автоматическим управлением - рассмотрите возможность добавления внешнего контактора, так как этот выключатель не имеет сигналов состояния
• Регулярно проверяйте состояние контактов - особенно после длительной работы на пределе номинала (800 А)
