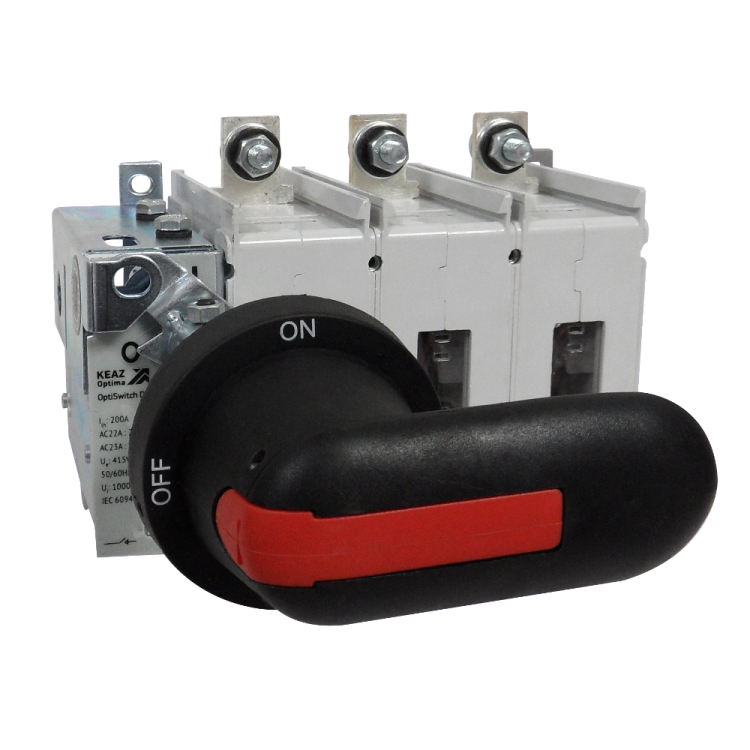

Выключатель нагрузки OptiSwitch DI-2-200-3P | 274891 КЭАЗ

Выключатель нагрузки OptiSwitch DI-2-200-3P от КЭАЗ - трёхполюсное коммутационное устройство с ручным управлением, предназначенное для безопасного отключения и включения электрических цепей под нагрузкой. Подходит для установки в распределительных щитах промышленного оборудования, особенно там, где требуется надёжное механическое отключение без автоматической защиты.

Назначение и область применения

Выключатель нагрузки OptiSwitch DI-2-200-3P используется для ручного отключения и включения электрических цепей при наличии рабочего тока - например, перед обслуживанием оборудования или при аварийном отключении. Он не предназначен для защиты от перегрузок или коротких замыканий - эти функции обеспечивает автоматический выключатель или предохранитель, установленный до него.

Область применения: промышленные станки, насосы, конвейеры, системы вентиляции, силовые цепи с переменным током до 690 В. Устройство часто применяют в качестве разъединителя в составе комплексных решений по безопасности.

Технические характеристики

• Номинальный ток: 200 А - способен длительно проводить ток такой величины без перегрева.
• Напряжение: до 690 В - работает в сетях среднего класса напряжения, включая промышленные 400 В и 690 В.
• Номинальная мощность при AC-3: 80 кВт - соответствует нагрузкам типичных асинхронных двигателей мощностью до этого значения.
• Количество полюсов: 3 - коммутирует все три фазы одновременно, исключает риск работы однофазной нагрузки.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды из любого направления.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, возможна эксплуатация при температуре от −25C до +40C и относительной влажности до 90%.
• Тип привода: ручной - управление осуществляется поворотной ручкой, без электропривода.
• Тип подключения: болтовое - провода закрепляются гайками на клеммах, требует качественного затягивания.
• Тип монтажа: универсальный, на монтажную плату - устанавливается на DIN-рейку или жесткую поверхность через отверстия в корпусе.
• Количество вспомогательных контактов: 0 - не имеет сигнализирующих или блокировочных контактов, нельзя использовать для удалённого контроля состояния.

Совместимость и монтаж

Выключатель нагрузки OptiSwitch DI-2-200-3P совместим с DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа необходимо просверлить отверстия в панели согласно габаритному чертежу - посадочные размеры соответствуют стандартным решениям КЭАЗ. Болтовые зажимы рассчитаны на медные провода сечением от 16 до 95 мм2. Перед подключением проверьте соответствие площади сечения провода и допустимой нагрузки - перегрузка контактной группы недопустима.

Не используйте устройство в качестве единственной защиты - всегда устанавливайте автоматический выключатель или предохранитель выше по цепи. Комплексное устройство включает в себя рукоятку и шток - они уже установлены, дополнительная сборка не требуется.

Безопасность и стандарты

Выключатель нагрузки OptiSwitch DI-2-200-3P соответствует требованиям ГОСТ Р МЭК 60947-3 и международному стандарту IEC 60947-3. Обеспечивает видимый разрыв цепи при положении “ОТКЛ” - важное условие для проведения работ по технике безопасности. Конструкция исключает случайное включение благодаря механизму фиксации в обоих крайних положениях.

Преимущества

• Надёжная механическая конструкция от КЭАЗ - долгий срок службы даже при частых операциях включения/выключения.
• Защита IP54 позволяет применять устройство в условиях повышенной запылённости и влажности - например, на производстве или в цехах.
• Универсальная система монтажа - можно крепить как на рейку, так и прямо на стенку или раму.
• Чёткий визуальный индикатор положения - ручка легко определяет состояние “ВКЛ” / “ОТКЛ”, что снижает риск человеческой ошибки.

Ограничения применения

• Не предназначена для отключения токов короткого замыкания - обязательно наличие защиты выше по цепи.
• Отсутствие вспомогательных контактов - невозможно подключить сигнал состояния к системе автоматизации или контроллеру.
• Не рекомендуется для частого циклического включения/выключения более 10–15 раз в час - высокая частота может снизить срок службы механических деталей.
• Не подходит для установки вне помещений без дополнительной защиты от осадков - IP54 не гарантирует защиту от прямого потока воды или дождя.

Примеры использования

• Отключение двигателя насоса перед ремонтом трубопровода.
• Разъединение питания конвейерной линии во время планового техобслуживания.
• Функциональный разъединитель в щите управления станком с ЧПУ.
• Аварийное отключение вентиляционной установки при возникновении задымления.

Практические советы

• Перед первым включением проверьте плотность затяжки болтов - слабый контакт вызывает нагрев и выход из строя.
• При использовании в местах с высокой вибрацией дополнительно зафиксируйте устройство антивибрационными прокладками.
• Не используйте выключатель OptiSwitch DI-2-200-3P в качестве основного автомата - он не обладает тепловой или электромагнитной защитой.
• При замене устройства убедитесь, что новый аналог сохраняет тот же посадочный размер (60 мм) и тип клемм - это упростит монтаж.
• Для удобства обслуживания пометьте ручку ярлыком “Отключено - ремонт!” - это повысит уровень безопасности персонала.
