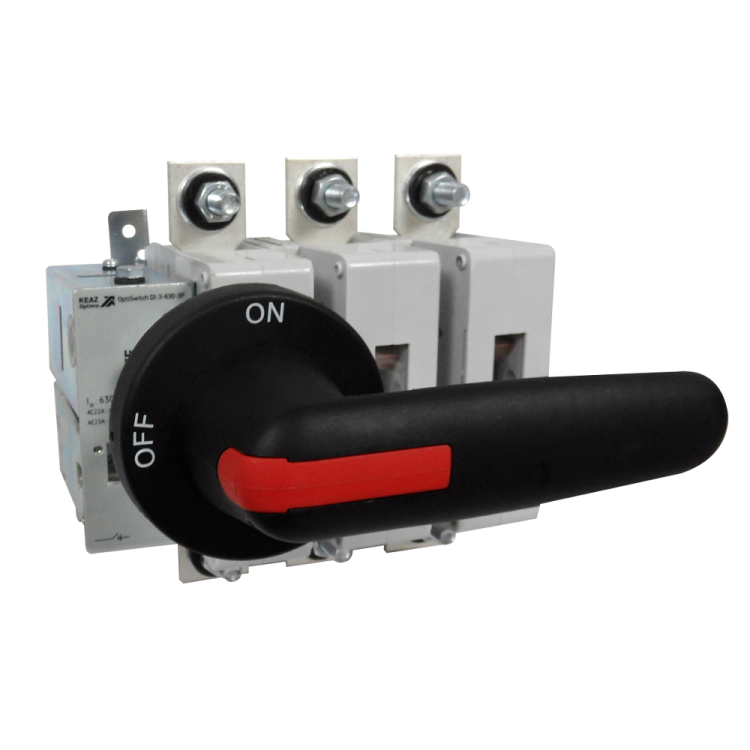

Выключатель нагрузки OptiSwitch DI-3-630-3P 630А 3п КЭАЗ (Курский электроаппаратный завод) 274890

Выключатель нагрузки OptiSwitch DI-3-630-3P от КЭАЗ - это надёжное коммутационное устройство для ручного включения и отключения нагрузки до 630 А в распределительных системах переменного тока. Подходит для установки в ГРЩ, трансформаторных подстанциях и других низковольтных щитах. Артикул 274890.

Назначение и область применения

Выключатель нагрузки OptiSwitch DI-3-630-3P предназначен для безопасного включения, отключения и переключения электрических цепей под нагрузкой. Он не рассчитан на работу при коротком замыкании - для этого требуется дополнительная защита (например, автоматический выключатель или предохранитель). Применяется в системах распределения электроэнергии: в главных распределительных щитах (ГРЩ), комплектных трансформаторных подстанциях, промышленных пультах управления и других устройствах низковольтного уровня.

Технические характеристики

• Номинальный ток: 630 А - максимальный рабочий ток, который устройство может безопасно проводить длительно.
• Напряжение: до 690 В - позволяет использовать в сетях с повышенным напряжением, включая промышленные системы 400–690 В.
• Номинальная мощность при AC-3, 400 В: 252 кВт - максимальная активная мощность двигателя, которую можно коммутировать при частых пусках (класс AC-3).
• Количество полюсов: 3 - управление трёхфазной цепью, соответствует стандартному промышленному питанию.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды из любого направления.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к влажности и перепадам температур в помещениях с умеренным климатом.
• Тип привода: ручной - оперирование осуществляется вручную через рычаг-переключатель, без автоматических механизмов.
• Способ монтажа: монтажная плата - фиксируется на металлической плате или панели с помощью болтов, не требует DIN-рейки.
• Подключение: винтовое/болтовое - клеммы позволяют подсоединять жилы сечением до 120 мм2 (по стандарту КЭАЗ), обеспечивает прочное и долговечное соединение.
• Комплектное устройство: да - в комплекте есть все необходимые элементы для монтажа: корпус, привод, клеммы, крепёж.
• Вспомогательные контакты: отсутствуют - нет сигналов состояния (вкл/выкл) для автоматизации, нельзя подключить к системам контроля.

Совместимость и монтаж

Выключатель нагрузки OptiSwitch DI-3-630-3P монтируется на монтажной плате с отверстиями под болты M8. Посадочные размеры совпадают с другими моделями серии OptiSwitch DI, что упрощает замену. Для правильной установки необходимо соблюдать зазоры между устройствами (минимум 50 мм) и обеспечить доступ к ручке для оперирования. Монтаж допускается только в закрытых щитах, защищённых от прямого воздействия осадков и механических повреждений. Не подходит для установки на DIN-рейку.

Безопасность и стандарты

Выключатель нагрузки OptiSwitch DI-3-630-3P соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает электрическую изоляцию и механическую блокировку положения “включено” / “отключено”. Наличие визуального окна положения контактов позволяет контролировать состояние цепи без дополнительных приборов. Сертифицирован для использования в промышленных условиях России и стран СНГ.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 10 000 циклов включения-отключения.
• Надёжное винтовое соединение - минимизирует нагрев и потери при больших токах.
• Защита IP54 - позволяет применять в средних условиях производства (цеха, склады, насосные станции).
• Универсальность монтажа - подходит для сборки в любые типы щитов, где предусмотрена плоская поверхность.
• Простота обслуживания - отсутствие сложных механизмов снижает потребность в ремонте.

Ограничения применения

• Не является аппаратом защиты от короткого замыкания - обязательно использование в паре с автоматическим выключателем или предохранителем.
• Нет вспомогательных контактов - невозможно интегрировать в системы АСУ ТП, SCADA или удалённого контроля.
• Ручное управление - не подходит для автоматического цикла включения/отключения.
• Запрещено использовать вне помещений или в местах с высокой запылённостью, агрессивными газами и химическими веществами - IP54 недостаточно для таких условий.
• Не рекомендован для частого включения-отключения двигателей свыше 252 кВт при AC-3 - возможен быстрый износ контактов.

Примеры использования

• Отключение питания крупного асинхронного двигателя на конвейере для планового техобслуживания.
• Переключение между основным и резервным источником питания в ГРЩ.
• Ручное управление тепловыми насосами или вентиляционными установками в промышленных зданиях.
• Коммутация силовой цепи в трансформаторной подстанции 10/0,4 кВ.

Практические советы

• Выбирая выключатель нагрузки OptiSwitch DI-3-630-3P, проверьте соответствие номинального тока вашей нагрузке - лучше иметь запас 10–15%.
• При монтаже используйте усилие затяжки винтов согласно документации КЭАЗ - переусердствовать нельзя, чтобы не повредить контактные площадки.
• Если нужна сигнализация состояния, выберите модель с вспомогательными контактами (например, OptiSwitch DI-3-630-3P-A) или установите внешнее реле.
• Для частых операций (более 10 раз в день) регулярно проверяйте состояние контактов - возможно, стоит рассмотреть автоматические решения.
• Артикул 274890 - единственный вариант этой модели; другие номера могут отличаться по числу полюсов или току.
