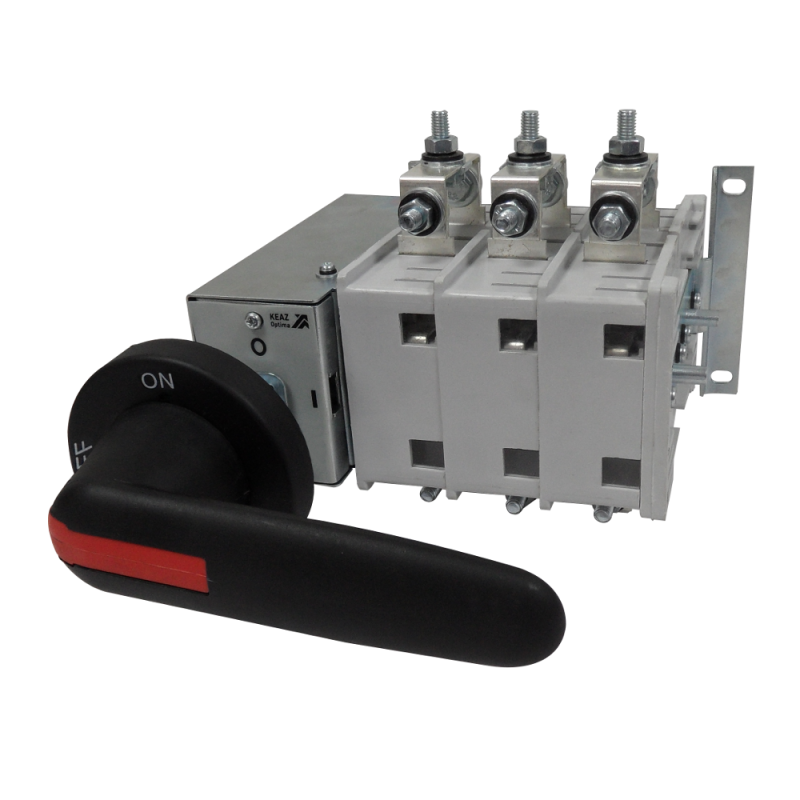

Переключатель нагрузки OptiSwitch DI-C1-160-3P КЭАЗ 274897

Переключатель нагрузки OptiSwitch DI-C1-160-3P от КЭАЗ предназначен для безопасного включения, отключения и реверса нагрузки в сетях до 690 В. Этот реверсивный переключатель с ручным управлением используется в распределительных щитах, трансформаторных подстанциях и других устройствах низковольтной сети. Артикул 274897 соответствует модели из серии OptiSwitch DI.

Назначение и область применения

OptiSwitch DI-C1-160-3P применяется для коммутации электрических цепей переменного и постоянного тока. Он обеспечивает надёжное переключение между двумя источниками питания или направлениями работы оборудования - например, при работе с реверсивными двигателями или резервировании линий. Подходит для установки в шкафах ГРЩ, комплектных трансформаторных подстанций и других устройствах распределения электроэнергии. Устройство не предназначено для частых операций включения под нагрузкой - его задача - долговременная коммутация при необходимости изменения режима работы системы.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать постоянную нагрузку без перегрева;
• Напряжение: до 690 В - работает в высоконапряжённых сетях промышленного типа;
• Мощность при AC-3, 400 В: 64 кВт - рассчитан на управление двигателями такой мощности;
• Число полюсов: 3 - переключает все три фазы одновременно;
• Привод: ручной - требует механического воздействия оператора;
• Тип управления: ручка-переключатель - удобна для визуального контроля положения;
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления;
• Присоединение: болтовое - провода крепятся гайками на клеммах;
• Способ монтажа: на монтажную плату - устанавливается на жёсткую поверхность внутри шкафа;
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −40 C до +40 C и повышенной влажностью;
• Количество вспомогательных контактов: 0 - не имеет сигналов удалённого контроля состояния;
• Комплектное устройство в корпусе: да - всё оборудование собрано в одном герметичном корпусе.

Совместимость и монтаж

OptiSwitch DI-C1-160-3P монтируется исключительно на монтажную плиту или жёсткую основу внутри электрического шкафа. Болтовые зажимы позволяют подключить медные или алюминиевые провода сечением, соответствующим нормам для 160 А. Для правильного монтажа необходимо соблюдать момент затяжки болтов - он указан в руководстве производителя. Отсутствие вспомогательных контактов означает, что нельзя использовать этот переключатель для автоматического управления через PLC - требуется внешняя система сигнализации, если нужен контроль положения.

Безопасность и стандарты

Perеключатель соответствует требованиям международных стандартов для устройств распределения энергии. Конструкция обеспечивает механическую блокировку против случайного включения в обоих положениях. IP54 позволяет применять устройство в условиях возможного попадания влаги и пыли - например, на производствах с технологической пылью или в неотапливаемых помещениях. Однако не следует использовать его вне закрытых шкафов даже при наличии защиты - устройство не предназначено для открытой установки.

Преимущества

• Цельнолитой корпус повышает надёжность и снижает риск внутреннего замыкания;
• Реверсивная конструкция позволяет легко менять направление тока без дополнительных аппаратов;
• Интегрированный механизм обеспечивает чёткий фиксированный переход между положениями - предотвращает «промежуточное» состояние;
• Серия OptiSwitch DI прошла проверку на долговечность - более 10 000 циклов переключений при номинальной нагрузке;
• Закрытый дизайн минимизирует риск доступа к токоведущим частям при работающем устройстве.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - не является контактором или автоматическим выключателем;
• Отсутствие вспомогательных контактов делает невозможным интеграцию в системы автоматизации без внешних датчиков положения;
• Не рекомендуется для установки в местах с постоянным воздействием прямого потока воды или химически активных сред;
• Не подходит для применения в цепях постоянного тока выше 440 В - максимальное напряжение DC не указано, поэтому применение в таких цепях запрещено;
• Требуется ручное управление - не автономен и не подлежит дистанционному управлению.

Примеры использования

• Переключение между основным и резервным питанием в ГРЩ промышленного предприятия;
• Реверс двигателя насоса или конвейера в системе водоснабжения;
• Обеспечение безопасности при обслуживании участка сети - физическое отключение трёх фаз;
• Использование в комплектных трансформаторных подстанциях для переключения секций.

Практические советы

• При монтаже используйте только подходящие по сечению провода - для 160 А обычно требуется медный провод не менее 50–70 мм2;
• Проверьте соответствие посадочного места на монтажной плате - размеры крепёжных отверстий должны совпадать с габаритами OptiSwitch DI-C1-160-3P;
• Перед первым включением убедитесь, что ручка находится в нейтральном положении и не заблокирована;
• При эксплуатации в условиях пыли регулярно осматривайте корпус на предмет скопления загрязнений - хотя IP54 защищает, грязь может затруднять движение механизма;
• Если вам нужны сигналы о состоянии переключателя - установите рядом с ним внешний датчик положения или используйте другой тип аппарата с контактами.
