Выключатель нагрузки OptiSwitch DI-4-1000-3P| 274892 | КЭАЗ

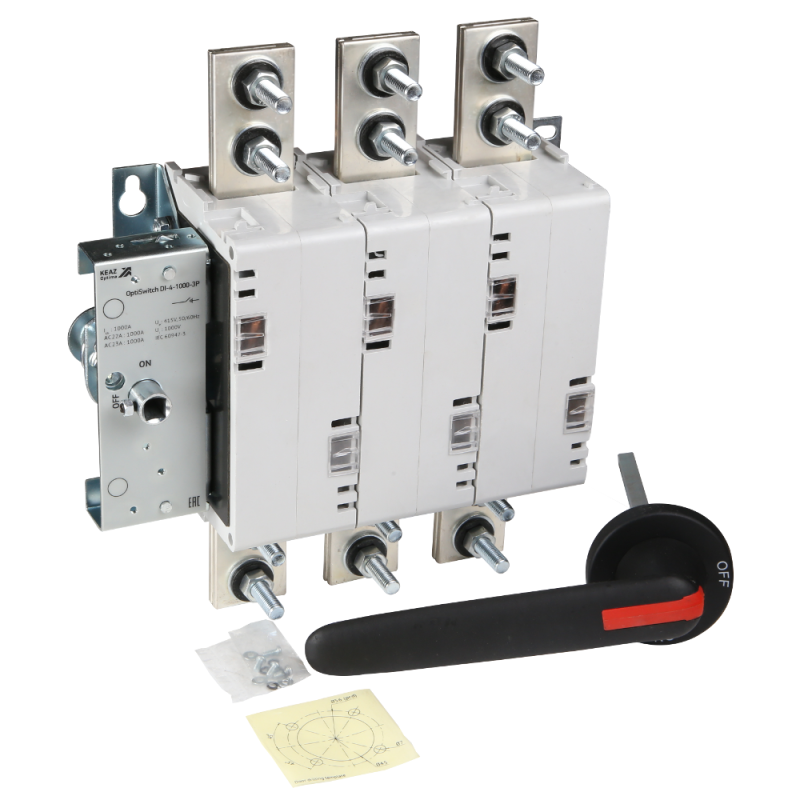

Выключатель нагрузки OptiSwitch DI-4-1000-3P от КЭАЗ - трёхполюсное коммутационное устройство на 1000 А, предназначенное для безопасного включения и отключения нагрузки в распределительных системах до 690 В. Применяется в промышленных установках, где требуется надёжное управление силовыми цепями без автоматической защиты.

Назначение и область применения

Выключатель нагрузки OptiSwitch DI-4-1000-3P используется для ручного включения и отключения электрических цепей под нагрузкой. Он не имеет встроенной защиты от перегрузок или коротких замыканий - его задача - обеспечить механическую изоляцию и коммутацию рабочего тока. Подходит для работы в составе щитов управления, на входе оборудования, в цепях двигателей, нагревателей и других потребителей с активной или слабоиндуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 1000 А
• Напряжение: до 690 В переменного тока
• Номинальная мощность при AC-3 (электродвигатели): 400 кВт при 400 В
• Количество полюсов: 3
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Тип привода: ручной, через поворотную рукоятку
• Тип элемента управления: ручка-переключатель с фиксацией положений «ВКЛ» и «ОТКЛ»
• Способ монтажа: на монтажную плату (панель)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, умеренный и холодный климат
• Подключение: винтовые и болтовые зажимы
• Комплектация: в комплекте рукоятка и шток для оперирования
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Выключатель нагрузки OptiSwitch DI-4-1000-3P монтируется на металлическую панель толщиной до 8 мм. Для установки требуются отверстия соответствующих размеров - проверьте габариты перед сверлением. Соединение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 120 мм2. Болтовое подключение позволяет использовать шины или кабели с наконечниками. Монтаж возможен в вертикальном и горизонтальном положении. Учитывайте свободное пространство вокруг устройства - необходимы зазоры для открывания рукоятки и теплоотвода.

Безопасность и стандарты

Выключатель нагрузки OptiSwitch DI-4-1000-3P соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Его конструкция исключает самопроизвольное включение. Наличие фиксированных положений «ВКЛ» и «ОТКЛ» гарантирует визуальное определение состояния. IP54 обеспечивает защиту от попадания пыли и брызг - устройство можно устанавливать внутри помещений с повышенной влажностью, например, на производстве или в цехах.

Преимущества

• Высокая коммутационная способность - выдерживает частые включения/отключения при максимальном токе 1000 А
• Надёжная механическая конструкция - срок службы более 10 000 циклов
• Простота обслуживания - доступ к контактам и возможность замены рукоятки без демонтажа всего аппарата
• Совместимость с другими изделиями серии OptiSwitch DI - легко интегрируется в унифицированные щитовые решения
• Комплексная комплектация - всё необходимое для монтажа есть в коробке

Ограничения применения

• Не предназначена для отключения токов короткого замыкания - обязательно использование предохранителей или автоматических выключателей в цепи
• Не подходит для частых включений при высоких индуктивных нагрузках (например, крупные трансформаторы) - риск дугового износа контактов
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или блокировки без внешних модулей
• Не рекомендован для открытого монтажа вне помещений - IP54 недостаточно для воздействия дождя или прямого потока воды

Примеры использования

• Главный выключатель питания на вводе в станок с асинхронным двигателем мощностью до 400 кВт
• Разъединитель в распределительном щите цеха для проведения плановых работ
• Коммутация группы тепловых насосов или печей сопротивления
• Аппарат для отключения участка конвейерной линии при ремонте

Практические советы

• Перед первым включением проверьте затяжку винтов - переусердствовать нельзя, чтобы не повредить контактные поверхности
• При использовании в условиях запылённости регулярно осматривайте корпус - даже IP54 не защищает от накопления пыли внутри при длительной работе
• Если нужна сигнализация состояния, используйте внешние микровыключатели или реле контроля
• Замена рукоятки возможна без снятия устройства - сохраняйте оригинальную деталь при обслуживании
• Для удобства эксплуатации в труднодоступных местах предусмотрите удлинитель штока - он совместим с другими изделиями серии OptiSwitch DI
