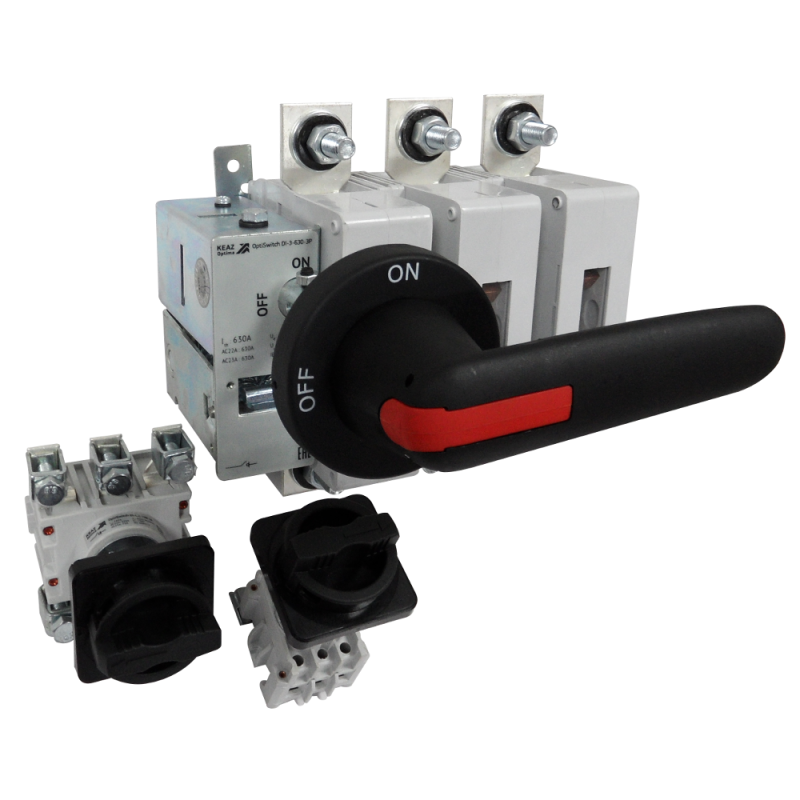

Переключатель нагрузки OptiSwitch DI-C4-1250-3P КЭАЗ 275556

Переключатель нагрузки DI-C4-1250-3P от КЭАЗ - это трёхполюсный реверсивный аппарат для коммутации нагрузки в распределительных системах до 690 В. Устройство предназначено для частых операций включения и отключения, особенно там, где требуется безопасное отключение цепи без автоматической защиты. Модель DI-C4-1250-3P с болтовым присоединением и IP54 подходит для установки на монтажную плату в промышленном оборудовании.

Назначение и область применения

Perеключатель нагрузки DI-C4-1250-3P используется для ручного включения и отключения электрических цепей под нагрузкой. Он не предназначен для защиты от коротких замыканий - для этого требуются автоматические выключатели или предохранители. Применяется в качестве разъединителя перед обслуживанием оборудования, для переключения между источниками питания или управления двигателями средней мощности.

• Идеально подходит для станков, насосов, вентиляторов и конвейеров с мощностью до 500 кВт при напряжении 400 В.
• Часто устанавливается в щитах управления, на производственных линиях и в энергообъектах с высокой степенью запылённости.
• Не применяется в сетях с частыми аварийными отключениями - для этих задач нужна защита от КЗ.

Технические характеристики

• Номинальный ток: 1250 А - способен работать постоянно при такой нагрузке без перегрева.
• Напряжение: до 690 В переменного тока - подходит для промышленных сетей 400 В и выше.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Тип привода: ручной - операция выполняется вручную через рукоятку.
• Тип элемента управления: ручка-переключатель - обеспечивает четкую фиксацию положений “вкл” / “выкл” / “реверс”.
• Присоединение: болтовое - надёжное и проверенное соединение с медными шинами или кабелями.
• Мощность при AC-3: 500 кВт - позволяет коммутировать асинхронные двигатели этой мощности.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен) и брызг воды из любого направления.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с температурой от -25C до +40C и повышенной влажностью.
• Способ монтажа: на монтажную плату - крепится к жесткой поверхности с помощью отверстий.
• Количество вспомогательных контактов: 0 - не имеет сигнализационных выходов, нельзя подключить удалённый контроль состояния.

Совместимость и монтаж

DI-C4-1250-3P монтируется на металлическую или прочную пластиковую монтажную плиту. Для правильной установки необходимо соблюсти следующие условия:

• Площадка должна выдерживать вес аппарата и механические усилия при оперировании рукояткой.
• Болтовые зажимы требуют точного подбора гаек и шайб соответствующего класса прочности - рекомендованы M10–M12.
• Провода должны иметь сечение, соответствующее току 1250 А - обычно 2×(185–240) мм2 в зависимости от материала (медь/алюминий).
• Обеспечьте свободный доступ к рукоятке - она не должна задевать другие устройства при повороте.
• Комплектуется рукояткой и штоком - не требует допоборудования для базовой работы.

Безопасность и стандарты

Переключатель нагрузки DI-C4-1250-3P соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления нагрузкой. Его конструкция исключает самопроизвольное включение, а рукоятка имеет механическую фиксацию в крайних положениях. Однако он не является средством защиты - всегда используйте его совместно с автоматическими выключателями или предохранителями в цепи.

Преимущества

• Высокая долговечность - механизм рассчитан на десятки тысяч циклов включения-отключения.
• Надёжная контактная группа - серебросодержащие контакты обеспечивают минимальное нагревание даже при 1250 А.
• Защита IP54 - позволяет использовать в условиях производства с пылью и влагой без дополнительного кожуха.
• Реверсивный тип - удобен для управления двигателями, требующих смены направления вращения.
• Цельнокорпусная конструкция - снижает риск случайного прикосновения к токоведущим частям.

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - при КЗ возможен выброс дуги и повреждение аппарата.
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния в систему автоматизации.
• Требует ручного управления - не подходит для дистанционного или программного управления.
• Не работает в условиях постоянного воздействия прямого потока воды или погружения - IP54 не гарантирует герметичность.
• Не рекомендуется для частого включения-отключения более 10 раз в час - это сокращает срок службы контактов.

Примеры использования

• На конвейере с двумя двигателями - переключение между основным и резервным питанием.
• В системе вентиляции цеха - ручное включение/выключение вентилятора после планового осмотра.
• На сварочном участке - отключение тока перед заменой электродов или обслуживанием кабелей.
• В распределительном щите завода - разъединитель перед группой автоматических выключателей.

Практические советы

• Перед первым включением проверьте затяжку всех болтов - слабый контакт вызывает перегрев даже при номинальном токе.
• Не используйте DI-C4-1250-3P как единственный аппарат в цепи - обязательно добавьте автоматический выключатель с защитой от КЗ.
• При работе в холодных условиях (ближе к -25C) перед включением дайте устройству прогреться 5–10 минут - смазка внутри может загустеть.
• Регулярно осматривайте контакты - при появлении следов оплавления или черноты замените аппарат немедленно.
• DI-C4-1250-3P от КЭAZ Optima - это часть серии OptiSwitch DI, которая стандартизована для быстрого replacements - все аналоги имеют одинаковые габариты и крепления.
