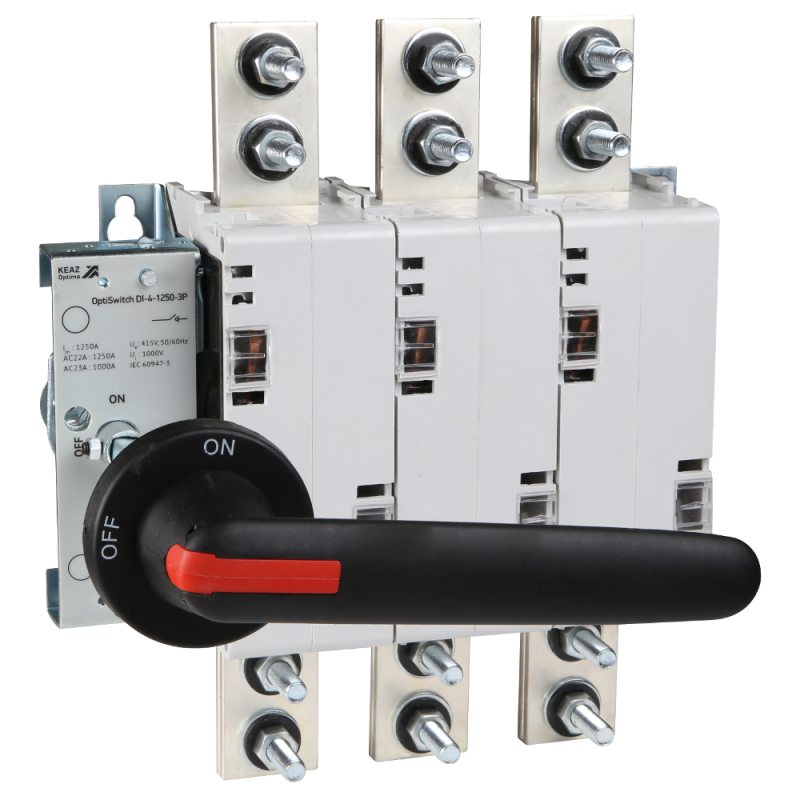

Выключатель нагрузки OptiSwitch DI-4-1250-3P от КЭАЗ — трёхполюсное коммутационное устройство с ручным управлением, предназначенное для безопасного отключения и включения электрических цепей под нагрузкой. Артикул 275544 подходит для установки в распределительных щитах промышленных объектов, где требуется надёжное управление токами до 1250 А.

Назначение и область применения

Выключатель нагрузки OptiSwitch DI-4-1250-3P используется для ручного отключения и включения электрических цепей при наличии рабочего тока — то есть он способен коммутировать нагрузку, в отличие от обычных разъединителей. Применяется в системах распределения энергии: на входе оборудования, в силовых щитах, перед частотными преобразователями, двигателями и другими потребителями до 500 кВт при напряжении 400 В.

Технические характеристики

• Номинальный ток: 1250 А — способен выдерживать длительную работу при таких значениях без перегрева;
• Напряжение: до 690 В — работает в сетях переменного тока высокой мощности, включая промышленные системы 400–690 В;
• Количество полюсов: 3 — обеспечивает одновременное отключение всех фаз;
• Степень защиты IP54 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды из любого направления;
• Номинальная мощность при AC-3, 400 В: 500 кВт — оптимально для управления асинхронными двигателями средней и большой мощности;
• Тип привода: ручной — оперирование осуществляется через внешнюю рукоятку, без автоматики;
• Тип элемента управления: ручка-переключатель — удобна для быстрого визуального контроля положения “ВКЛ” / “ОТКЛ”;
• Климатическое исполнение УХЛ3 — рассчитан на работу в помещениях с умеренным климатом, возможны температурные колебания и повышенная влажность;
• Способ монтажа: монтажная плата — устанавливается на металлическую платформу или DIN-рейку внутри щита;
• Комплектное устройство в корпусе: да — весь механизм собран и закрыт в прочном корпусе, не требует дополнительной сборки;
• Тип соединения: болтовое — провода подключаются через зажимы с болтами, что обеспечивает надёжный контакт даже при больших токах.

Совместимость и монтаж

Выключатель нагрузки OptiSwitch DI-4-1250-3P совместим с любыми стандартными распределительными щитами, имеющими место под монтажную плиту. Для установки необходимо подготовить отверстие под ручку-переключатель и обеспечить доступ к болтовым зажимам. Подключение выполняется медными или алюминиевыми жилами сечением, соответствующим току 1250 А — рекомендуется использовать кабели с площадью сечения не менее 2×240 мм² (для меди). Обязательно соблюдайте момент затяжки болтов согласно руководству производителя — недостаточно плотное соединение вызывает нагрев, слишком большое — повреждает контактные поверхности.

Безопасность и стандарты

Выключатель нагрузки OptiSwitch DI-4-1250-3P соответствует требованиям ГОСТ Р МЭК 60947-3 и международному стандарту IEC 60947-3. Он прошёл тестирование на механическую долговечность и термическую стойкость при максимальных нагрузках. Компоненты выполнены из материалов, устойчивых к дуговым воздействиям. Наличие корпуса IP54 снижает риск поражения током при случайном прикосновении к токоведущим частям.

Преимущества

• Высокая коммутационная способность — способен отключать токи до 1250 А без повреждений;
• Чёткая визуальная индикация положения — ручка легко показывает состояние “ВКЛ” или “ОТКЛ”, что важно при аварийных ситуациях;
• Защита от внешних факторов — IP54 позволяет применять устройство в условиях производства с пылью и влагой;
• Готовый к установке модуль — не требует самостоятельной сборки, экономит время при монтаже;
• Известный бренд КЭАЗ — гарантия качества и наличия запчастей в сервисных центрах России.

Ограничения применения

• Не предназначен для отключения коротких замыканий — для этого необходим автоматический выключатель или предохранитель;
• Не имеет функции автоматического отключения — требует постоянного человеческого участия;
• Не следует использовать вне помещений или в местах с постоянным прямым воздействием воды — IP54 не обеспечивает защиту от струй или погружения;
• Не подходит для частого циклического включения/выключения более 10 раз в час — это снизит срок службы механизма.

Примеры использования

• Отключение питания крупного насоса на водопроводной станции;
• Ручное отключение конвейера перед обслуживанием;
• Коммутация главного ввода в распределительном щите цеха;
• Переключение между основным и резервным питанием в системах бесперебойного электроснабжения (при условии наличия автоматических средств защиты);
• Обеспечение безопасности при ремонте станков с двигателем мощностью до 500 кВт.

Практические советы

• Перед первым включением проверьте, чтобы все болты были затянуты равномерно — используйте динамометрический ключ, если возможно;
• Не допускайте попадания масла, смазки или грязи на ручку и механизм — они могут нарушить ход переключения;
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации — окисление увеличивает сопротивление и вызывает нагрев;
• Закрывайте крышку после монтажа — она обеспечивает сохранение степени защиты IP54;
• При замене устройства убедитесь, что новый выключатель нагрузки OptiSwitch DI-4-1250-3P имеет тот же тип присоединения и габариты — иначе потребуется доработка щита.
