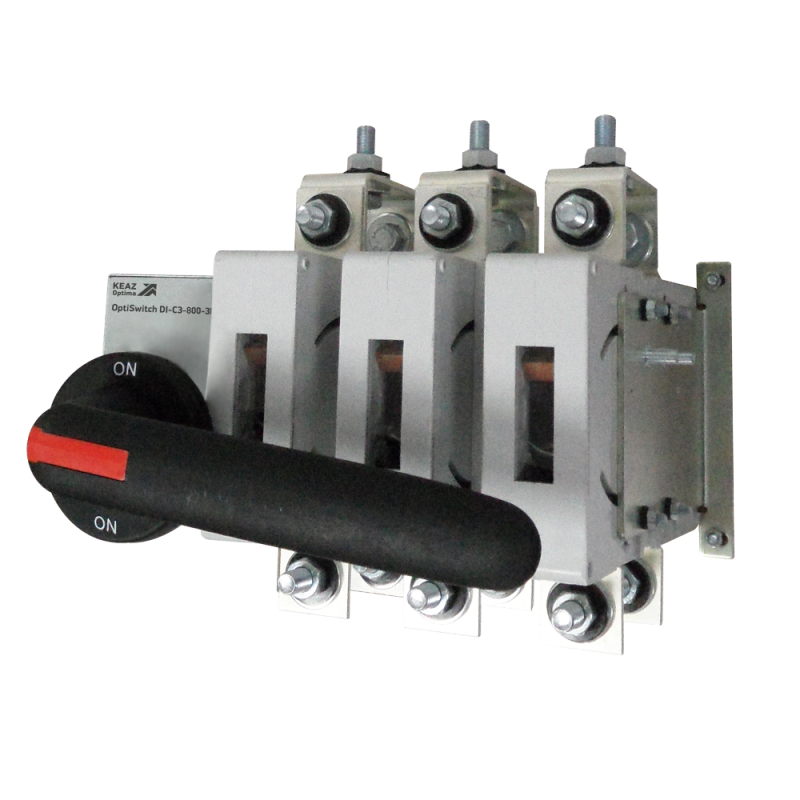

Переключатель нагрузки OptiSwitch DI-C6-2500-3P КЭАЗ 275559

Переключатель нагрузки OptiSwitch DI-C6-2500-3P от КЭАЗ - это трёхполюсный реверсивный аппарат для коммутации больших токов в распределительных системах до 690 В. Устройство предназначено для безопасного отключения и перевода нагрузки между источниками питания, особенно там, где требуется ручное управление без автоматики. Артикул 275559 соответствует модели из серии OptiSwitch DI, которая используется в промышленных объектах с высокими требованиями к надёжности.

Назначение и область применения

OptiSwitch DI-C6-2500-3P применяется как разъединитель с возможностью коммутации под нагрузкой. Он не предназначен для защиты от коротких замыканий - эту функцию выполняют автоматы или предохранители. Переключатель нагрузки OptiSwitch DI-C6-2500-3P обеспечивает механическое отключение цепи для обслуживания, ремонта или переключения питания между двумя источниками. Подходит для установки в щитах, подстанциях, на производствах с крупными двигателями, конвейерами, нагревательными установками и другими потребителями мощностью до 1000 кВт при напряжении 400 В.

Технические характеристики

• Номинальный ток: 2500 А - способен выдерживать постоянную нагрузку этого уровня без перегрева;
• Напряжение: до 690 В переменного тока - работает в сетях среднего класса напряжения;
• Количество полюсов: 3 - коммутирует все три фазы одновременно;
• Номинальная мощность при AC-3, 400 В: 1000 кВт - позволяет управлять мощными асинхронными двигателями;
• Привод: ручной - оперирование осуществляется через поворотную рукоятку;
• Тип управления: ручка-переключатель - обеспечивает четкую визуальную индикацию положения “вкл” / “выкл” / “реверс”;
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью или запылённостью;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях умеренного и холодного климата;
• Присоединение: болтовое - провода крепятся гайками на клеммах, что обеспечивает прочное и долговечное соединение;
• Способ монтажа: монтажная плата - устанавливается на металлический щит или раму с помощью отверстий;
• Комплектация: в корпусе - содержит всю необходимую механику, включая рукоятку и шток;
• Вспомогательные контакты: отсутствуют - не имеет сигналов удалённого контроля состояния.

Совместимость и монтаж

OptiSwitch DI-C6-2500-3P требует жесткой фиксации на монтажной плате с соблюдением рекомендованного момента затяжки болтов - слишком слабый контакт увеличивает переходное сопротивление, а перетяжка может повредить клеммы. Для правильной сборки используйте только медные шины или кабели сечением, соответствующим току 2500 А (обычно более 300–400 мм2). Посадочные отверстия совместимы со стандартными рамами КЭАЗ. Монтаж допускается только в вертикальном положении - горизонтальная установка нарушает работу механизма. Комплексная система изолирующих пластин внутри корпуса исключает случайное замыкание между полюсами даже при высоких токах.

Безопасность и стандарты

Perеключатель нагрузки OptiSwitch DI-C6-2500-3P соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств типа „нагрузочного разъединителя“. Конструкция гарантирует механическую блокировку против одновременного включения двух положений (“вперед” и “назад”), что исключает короткое замыкание при реверсе. Наличие IP54 снижает риск поражения током при внешних воздействиях. Однако устройство не имеет внутренней защиты от сверхтоков - обязательно использование автоматических выключателей или предохранителей в цепи.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения/отключения;
• Чёткая фиксация положений - рукоятка не «проваливается» и не самопроизвольно перемещается;
• Закрытая конструкция - минимизирует доступ к токоведущим частям во время работы;
• Интегрированный механизм - всё собрано в одном корпусе, не требует дополнительных деталей;
• Совместимость с сериями КЭАЗ - легко заменяется аналогичными моделями OptiSwitch DI при необходимости модернизации.

Ограничения применения

• Не предназначен для аварийного отключения при коротком замыкании - всегда нужна внешняя защита;
• Не имеет вспомогательных контактов - нельзя подключить сигнализацию или дистанционное управление;
• Требует ручного управления - не подходит для автоматизации без внешних решений;
• Не установлен для открытых площадок без дополнительной защиты от осадков - IP54 недостаточно для улицы;
• Не рекомендуется использовать в местах с частыми вибрациями выше нормы - возможно ослабление контактов.

Примеры использования

• Переключение питания между основным и резервным источником на заводе с конвейерной линией;
• Отключение двигателя насосной станции перед плановым обслуживанием;
• Реверсивное управление большими лебёдками или подъёмниками в портовых терминалах;
• Распределительный пункт на пищевом производстве с высокой влажностью и пылевой нагрузкой;
• Щитовая на тепловой электростанции для ручного переключения между секциями шин.

Практические советы

• Перед первым включением проверьте свободу хода рукоятки - она должна двигаться плавно, без заклиниваний;
• Обязательно отключите питание перед монтажом и проверьте отсутствие напряжения тестером;
• При использовании в условиях пыли регулярно осматривайте корпус на наличие засоров - даже IP54 требует периодической очистки;
• Не используйте этот переключатель для частых включений (более 10 раз в час) - он не предназначен для интенсивной коммутации;
• Для удобства обслуживания можно установить рядом предупредительную табличку: “Отключить перед работой!”;
• Артикул 275559 - единственный номер для заказа оригинальной рукоятки и штока в случае замены.
