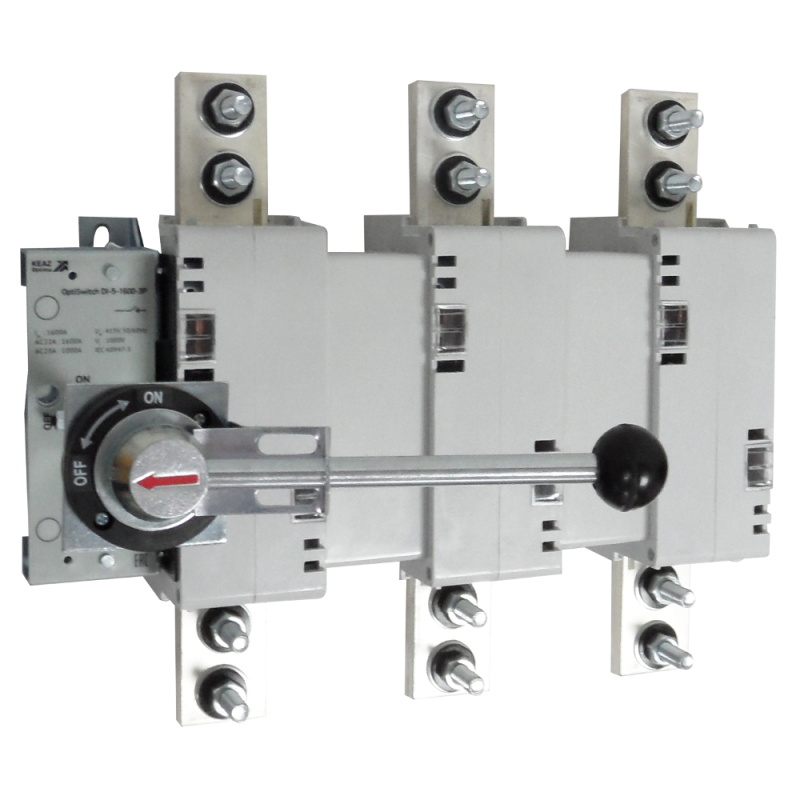

Выключатель нагрузки OptiSwitch DI-6-3150-3P| 275548 | КЭАЗ

Выключатель нагрузки DI-6-3150-3P от КЭАЗ - это трёхполюсный коммутационный аппарат для ручного включения и отключения нагрузки в распределительных устройствах до 690 В. Применяется в силовых щитах, где требуется надёжное механическое отключение цепи без автоматической защиты. Артикул 275548 соответствует серии OptiSwitch DI, предназначенной для промышленных объектов.

Назначение и область применения

Выключатель нагрузки DI-6-3150-3P используется для ручного отключения и включения электрической цепи под нагрузкой. Он не имеет встроенной защиты от перегрузок или коротких замыканий - его задача - обеспечить видимый разрыв цепи и безопасную изоляцию при обслуживании оборудования. Подходит для установки в силовые шкафы, распределительные пункты и ящики, где необходимо физически отключить питание перед работой.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях переменного тока до этого значения, включая промышленные системы 400–690 В.
• Номинальный ток: 3150 А - способен выдерживать постоянную нагрузку до этой величины без перегрева.
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно.
• Номинальная мощность при AC-3, 400 В: 1260 кВт - позволяет коммутировать двигатели мощностью до этого значения.
• Тип привода: ручная поворотная рукоятка - оператор вручную переводит контактную систему между положениями «ВКЛ» и «ОТКЛ».
• Тип присоединения: болтовое - провода крепятся к клеммам с помощью гаек и шайб.
• Способ монтажа: монтажная плата - устанавливается на металлическую платформу внутри шкафа, фиксируется болтами через отверстия в основании.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C, повышенной влажностью.
• Тип изделия: выключатель на дверь шкафа - рукоятка выведена на внешнюю сторону двери, что позволяет управлять им без вскрытия шкафа.
• Комплектное устройство в корпусе: да - в комплекте уже установлен в пластиковом или металлическом корпусе, готов к монтажу.

Совместимость и монтаж

DI-6-3150-3P совместим с любыми шкафами, имеющими жесткую монтажную плиту толщиной до 6 мм. Для установки потребуются четыре болта M8 или M10 (не входят в комплект). Болтовые зажимы позволяют подключать медные или алюминиевые шины и кабели сечением до 2×240 мм2. Рукоятка и шток в комплекте - их не нужно докупать отдельно. Монтаж возможен только в вертикальном положении - горизонтальная установка запрещена.

Безопасность и стандарты

Выключатель нагрузки DI-6-3150-3P соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - важное условие безопасности при проведении ремонтных работ. Наличие механизма блокировки (при наличии доп. опций) предотвращает случайное включение. Компоненты выполнены из термостойких материалов, устойчивых к дуговым воздействиям.

Преимущества

• Высокая коммутационная способность - способен отключать токи до 3150 А даже при частых циклах включения/выключения.
• Защита IP54 - подходит для помещений с высокой запылённостью или риском брызг воды (цеха, насосные станции).
• Готовый к установке корпус - снижает время монтажа, исключает необходимость сборки из отдельных деталей.
• Рукоятка на двери - удобство и безопасность: оператор не открывает шкаф для отключения питания.
• Совместимость с сериями OptiSwitch DI - легко заменяется другими моделями той же серии при необходимости масштабирования.

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок, коротких замыканий или аварийных режимов. Требуется обязательная установка предохранителей или автоматических выключателей в цепи.
• Запрещено использовать в условиях взрывоопасной среды - не имеет взрывозащиты (Ex-маркировки).
• Не предназначен для частого включения/отключения более 10 раз в час - длительная работа в таком режиме сокращает срок службы контактов.
• Не рекомендован для установки вне помещений - хотя степень защиты IP54, он не рассчитан на прямой дождь, снег или постоянную влагу.

Примеры использования

• Отключение главного питания крупного станка с ЧПУ перед техобслуживанием.
• Ручное отключение питания конвейерной линии в пищевой промышленности.
• Изолирующий разъединитель в распределительном щите цехового освещения.
• Коммутация питающей сети для группы трансформаторов в подстанциях малой мощности.

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной плате - они должны точно совпадать с базой выключателя.
• При подключении используйте наконечники на кабелях и затягивайте болты моментом 15–20 Нм - недостаточное усилие вызывает нагрев, избыточное - деформацию клеммы.
• Не применяйте DI-6-3150-3P вместо рубильника в цепях с высокой индуктивной нагрузкой (например, большие катушки или трансформаторы) без дополнительных демпферов - возможно возникновение дуги при отключении.
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление или подгорание требует очистки или замены.
• Артикул 275548 - единственный номер для заказа оригинального комплекта с рукояткой и штоком. Аналоги других производителей не гарантируют совместимость.
