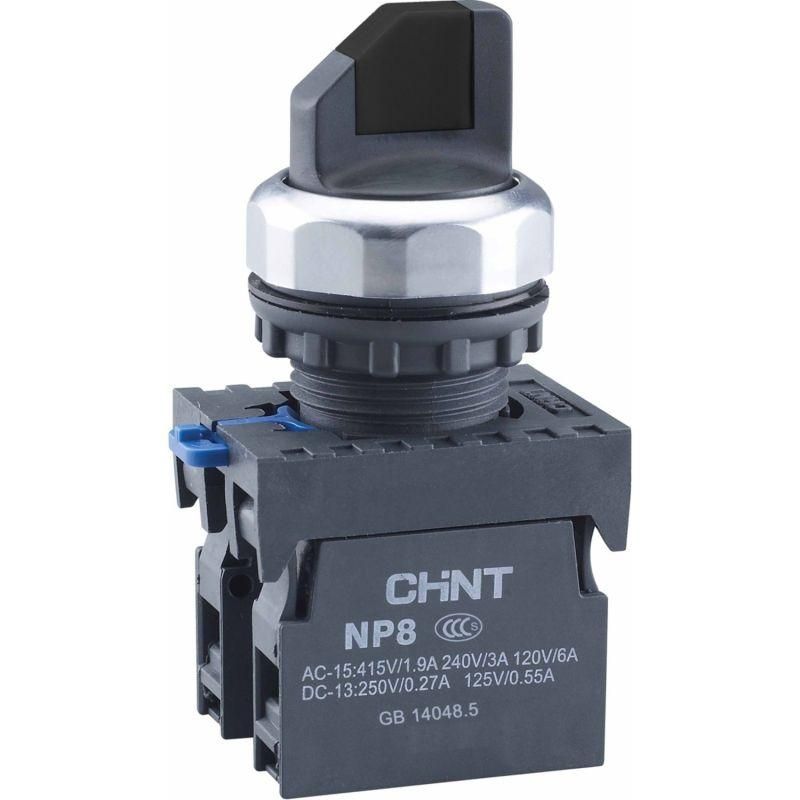

Переключатель без подсветки NP8-20X/212, 2 положения фиксацией, черный, 2НО, IP65 (R) | 578937 CHINT

Переключатель 2 положения фиксацией 2НО IP65 без подсветки NP8-20X/212, NP8-20X/222, черный - надёжное устройство для коммутации цепей в условиях запылённой или влажной среды. Бренд CHINT обеспечивает соответствие промышленным требованиям, а компактная конструкция позволяет легко устанавливать этот переключатель на панели оборудования.

Назначение и область применения

Этот переключатель предназначен для ручного включения и выключения двух независимых цепей постоянного или переменного тока. Подходит для управления оборудованием, где требуется механическая фиксация положения - например, для выбора режимов работы станков, насосов, систем автоматизации или контроля доступа. Устройство применяют там, где важна защита от пыли и воды, но не нужна световая индикация состояния.

Технические характеристики

• Количество положений: 2 - переключается между двумя зафиксированными состояниями
• Количество нормально открытых (НО) контактов: 2 - два отдельных замыкаемых контура
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды из любого направления
• Монтажный диаметр: 22 мм - требует отверстие именно такого размера для установки в панель
• Управление: поворотная рукоятка - удобна для операторского воздействия даже в перчатках
• Подключение: винтовые зажимы - совместим с проводами до 2,5 мм2
• Цвет корпуса: чёрный - снижает бликование, хорошо сочетается с промышленными панелями
• Фиксация положения: да - переключатель остаётся в выбранном состоянии без самопроизвольного возврата
• Количество переключающих контактов: 0 - не имеет перекидных контактов, работает исключительно как 2НО

Совместимость и монтаж

Переключатель NP8-20X/212 и NP8-20X/222 устанавливаются через круглое отверстие диаметром 22 мм. Для монтажа используется фланец с зажимными лапками внутри панели - после вставки достаточно повернуть корпус, чтобы он зафиксировался. Кабели подсоединяются к винтовым клеммам: затягивать следует усилием около 0,4–0,5 Нм, чтобы избежать деформации контактных площадок. Оба варианта артикула (NP8-20X/212 и NP8-20X/222) отличаются лишь внутренней схемой подключения - проверьте документацию перед заказом.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для аппаратов управления. Защита IP65 гарантирует безопасную работу в помещениях с повышенной влажностью, на открытых участках или рядом с мойками. Материал корпуса - термостойкий пластик, не поддерживающий горение. Переключатель рассчитан на рабочую температуру от -25C до +55C.

Преимущества

• Высокая степень защиты IP65 делает его подходящим для суровых условий - в отличие от обычных переключателей с IP40
• Жесткая фиксация предотвращает случайное переключение во время вибраций или ударов
• Отсутствие подсветки снижает энергопотребление и увеличивает срок службы устройства
• Чёрный цвет маскирует следы загрязнений и лучше сочетается с современной промышленной эргономикой
• Винтовое подключение позволяет использовать гибкие многожильные провода без опрессовки

Ограничения применения

• Не предназначена для частого переключения более 10 раз в минуту - высокая частота снизит долговечность механизмов
• Не рекомендован для управляемых нагрузок выше 5 А / 250 В AC или 30 В DC - превышение вызывает свечение и выход из строя контактов
• Не поддерживает автономную сигнализацию - если нужны индикация состояния или сигнал тревоги, потребуется внешний источник
• Запрещено применять в взрывоопасных зонах - отсутствуют сертификаты ATEX или IECEx

Примеры использования

• Выбор режима работы конвейера: “Автоматический” / “Ручной”
• Активация резервного питания в системе освещения
• Включение/выключение системы нагрева в шкафу управления
• Переключение между двумя источниками питания в контроллерных щитах
• Локальный запуск/останов машины на производстве

Практические советы

• Проверяйте диаметр отверстия в панели - 22 мм точно соответствует спецификации; меньшее отверстие не позволит установить переключатель, большее - нарушит герметичность
• При использовании в местах с возможным попаданием жидкости - используйте дополнительно силиконовый уплотнитель вокруг корпуса
• Не допускайте попадание сторонних предметов в механизм - даже малый песок может заблокировать поворот
• Оба артикула (NP8-20X/212 и NP8-20X/222) имеют одинаковые габариты - можно менять их друг на друга без изменения монтажа, но обязательно сверьте схему контактов
• Для обслуживания - отключите питание, затем ослабьте винты клемм, прежде чем доставать устройство из панели
