Переключатель кулачковый OptiSwitch 4G10 201 U R014 КЭАЗ 149460

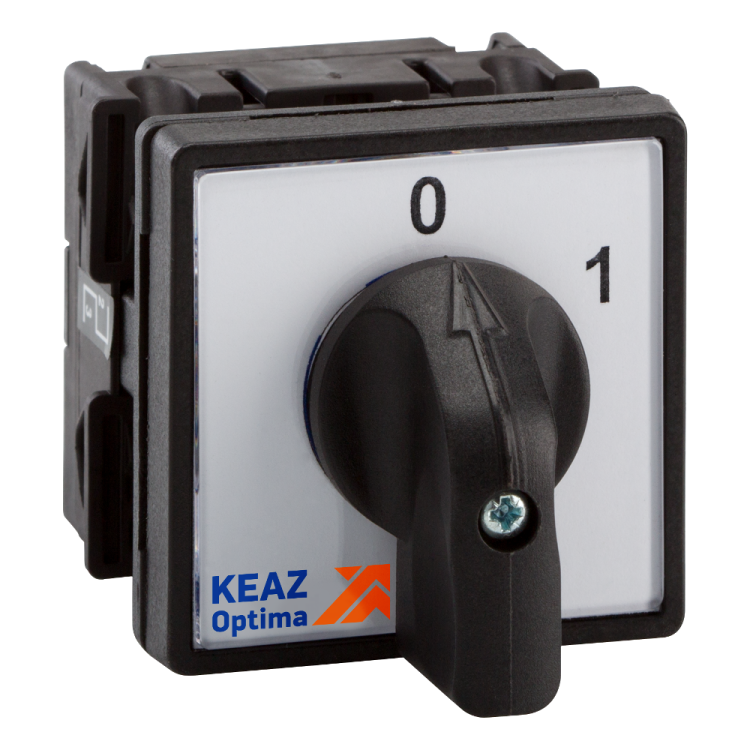

Переключатель кулачковый 4G10-201-U-R014 от КЭАЗ - компактное встраиваемое устройство с поворотной рукояткой и трёхпозиционным управлением, предназначенное для коммутации цепей переменного и постоянного тока до 10 А. Модель из серии OptiSwitch 4G подходит для установки на монтажную плату и используется в автоматических системах управления, где требуется надёжное переключение с нейтральным положением.

Назначение и область применения

Переключатель кулачковый 4G10-201-U-R014 применяется для ручного управления электрическими цепями в устройствах, требующих выбора одного из трёх режимов работы: «вкл.-выкл.-нейтраль». Благодаря наличию нейтрального положения он удобен для безопасного отключения оборудования без потери настроек. Подходит для использования в пультах управления станков, конвейеров, насосных установках, системах освещения и других промышленных аппаратах с ограниченным пространством.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка при длительной работе;
• Максимальное рабочее напряжение: 690 В - обеспечивает работу в сетях высокого напряжения, включая промышленные системы;
• Число полюсов: 1 - управляет одной электрической цепью;
• Число положений: 3 - два активных состояния + нейтральное (обесточивание);
• Количество нормально открытых (НО) контактов: 2 - используются для замыкания цепи при переводе рукоятки в нужное положение;
• Род тока: AC/DC - совместим с переменным и постоянным током;
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм; не предназначена для влажных сред или прямого воздействия воды;
• Габариты передней панели: 48×48 мм - стандартизованный размер для встраивания в панели управления;
• Максимальное сечение кабеля: 2,5 мм2 - позволяет использовать медные провода этого сечения через винтовые зажимы;
• Климатическое исполнение: У3 - рассчитан на умеренный климат с температурой от −25C до +40C и относительной влажностью до 80%;
• Способ монтажа: на монтажную плату - устанавливается через отверстие в панели и фиксируется сзади;
• Тип подключения: винтовой - надёжное соединение без необходимости пайки;
• Нормативный документ: ТУ3424-068-05758109-2012 - соответствует внутреннему техническому регламенту завода-изготовителя.

Совместимость и монтаж

Переключатель кулачковый 4G10-201-U-R014 устанавливается в отверстие 48×48 мм в металлической или пластиковой панели. Для монтажа потребуется лишь отвертка для затяжки винтовых клемм. После установки рукоятка выступает спереди, позволяя легко переключать положения. Обратите внимание: устройство не имеет корпуса для внешнего монтажа - оно предназначено исключительно для встраивания. Не используйте его в качестве самостоятельного выключателя без защитной панели.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012 и имеет степень защиты IP44, что гарантирует безопасность при случайном попадании брызг или пыли. Однако не рекомендуется применять в условиях повышенной влажности, пролива жидкостей или на открытом воздухе. Конструкция не предусматривает аварийного отключения или механической блокировки - оператор должен самостоятельно контролировать положение рукоятки.

Преимущества

• Наличие нейтрального положения снижает риск случайного запуска оборудования после обслуживания;
• Компактный форм-фактор (48×48 мм) экономит место на панелях управления;
• Поддержка переменного и постоянного тока расширяет возможности применения;
• Винтовое подключение обеспечивает долговечность и отказоустойчивость даже при вибрациях;
• Производится КЭАЗ - известным российским изготовителем с проверенной качественной базой.

Ограничения применения

• Не подходит для помещений с высокой влажностью, мытьём шлангами или паровой очисткой - IP44 недостаточно;
• Запрещено превышать номинальный ток 10 А - возможна сварка контактов и выход из строя;
• Не предназначен для частого переключения более 10–15 раз в минуту - срок службы контактов снизится;
• Не имеет световой индикации - невозможно определить текущее положение без визуальной проверки;
• Не работает в условиях температур ниже −25C или выше +40C - риск хрупкости материалов и изменения характеристик.

Примеры использования

• Управление направлением движения конвейера: «вперёд - стоп - назад»;
• Выбор режима работы насосной станции: «автоматический - ручной - выключен»;
• Переключение питания нагревательного элемента между двумя мощностями и полным отключением;
• Локальный контроль освещения в цеху с возможностью полного отключения без снятия напряжения с всей сети.

Практические советы

• При подключении используйте провода сечением не более 2,5 мм2 - большие жилы не войдут в клеммы;
• Перед первым включением проверьте, чтобы рукоятка находилась в нейтральном положении - так минимизируется риск скачка напряжения;
• Фиксируйте устройство плотно в панели - люфт вызывает искрение и быстрый износ контактов;
• Обозначьте каждое положение рукоятки на панели (например, «ON», «OFF», «N») - это предотвращает ошибки при эксплуатации;
• Для условий с вибрацией дополнительно закрепите провода хомутами - винты могут ослабнуть со временем.
