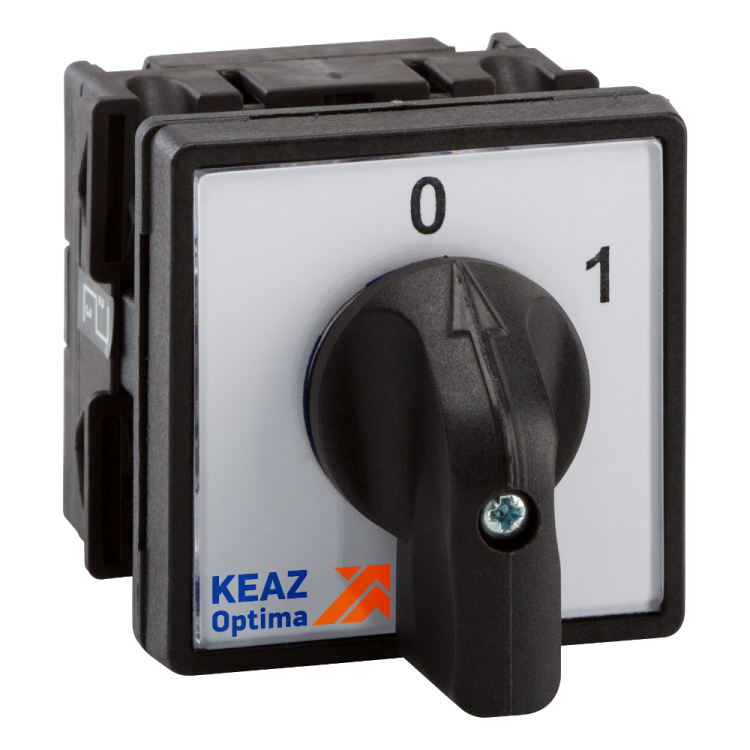

Переключатель кулачковый OptiSwitch 4G10 54 U S1 R014 КЭАЗ 218336

Переключатель кулачковый OptiSwitch 4G10-54-U-S1-R014 от КЭАЗ - компактное встраиваемое устройство с поворотной рукояткой и двумя положениями, предназначенное для коммутации цепей переменного и постоянного тока до 10 А и 690 В. Подходит для установки на монтажную плату в распределительных щитах, автоматизированных системах и оборудовании с ограниченным пространством.

Назначение и область применения

Переключатель кулачковый OptiSwitch 4G10-54-U-S1-R014 используется для ручного включения и выключения однополюсных электрических цепей. Он позволяет переключать нагрузку между двумя состояниями: «вкл» и «выкл». Применяется в устройствах управления, пультах, станках, конвейерах, системах освещения и других местах, где требуется надёжная механическая коммутация без автоматизации.

Технические характеристики

• Номинальный ток: 10 А (переменный и постоянный ток)
• Максимальное рабочее напряжение: 690 В
• Число полюсов: 1
• Число положений рукоятки: 2 (вкл / выкл)
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP65 (полная защита от пыли и струй воды)
• Климатическое исполнение: У3 (работает при температуре от −25C до +40C, умеренный климат)
• Габариты передней панели: 48×48 мм
• Способ монтажа: монтажная плата (панельный монтаж)
• Тип рукоятки: поворотная
• Конструкция: встраиваемое устройство с уплотнительной муфтой

Совместимость и монтаж

Переключатель кулачковый OptiSwitch 4G10-54-U-S1-R014 устанавливается в отверстие 48×48 мм на панели или плате. Для герметичности предусмотрен уплотнительная муфта - она обеспечивает сохранение степени защиты IP65 после монтажа. Подключение осуществляется через винтовые зажимы, допускающие провода сечением до 2,5 мм2. Монтаж возможен как вертикально, так и горизонтально. Устройство совместимо со стандартными панелями из металла, пластика и композитных материалов.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ3424-068-05758109-2012. Конструкция обеспечивает безопасную работу при наличии двух типов контактов (НО и НЗ), что позволяет использовать его в схемах с функцией переключения, а не просто размыкания. Высокий класс защиты IP65 снижает риск отказа в условиях запыленности и повышенной влажности.

Преимущества

• Компактный размер (48×48 мм) экономит место в шкафах и панелях
• Уплотнительная муфта гарантирует долговременную герметичность без дополнительных мер
• Поддержка AC/DC делает его универсальным для разных типов цепей
• Наличие НО и НЗ контактов позволяет применять в сложных схемах управления
• Высокая степень защиты IP65 - подходит для промышленной среды

Ограничения применения

• Не предназначен для частых операций в режиме высоких импульсных нагрузок - рекомендовано использование в редком ручном управлении
• Максимальное сечение кабеля - 2,5 мм2; нельзя подключать более толстые провода
• Не имеет световой индикации - состояние переключателя определяется визуально по положению рукоятки
• Не подходит для автономного управления без внешнего воздействия - требует ручного действия

Примеры использования

• Ручное включение/выключение насоса в системе водоснабжения
• Выбор режима работы станка: «рабочий» / «обслуживание»
• Переключение питания между основной и резервной линией в малогабаритных щитах
• Управление освещением в производственных помещениях с высокой запылённостью

Практические советы

• При монтаже проверьте точность отверстия - габариты 48×48 мм должны точно соответствовать корпусу переключателя OptiSwitch 4G10-54-U-S1-R014
• Затягивайте винты равномерно, чтобы не деформировать контактные площадки
• Избегайте перегрузок: даже при номинале 10 А не используйте устройство для длительной работы близкой к пределу
• Для условий с высокой вибрацией дополнительно зафиксируйте устройство контргайками или клеем
• Проверяйте целостность уплотнительной муфты при каждом обслуживании - её повреждение снижает защиту IP65
