Переключатель кулачковый OptiSwitch 4G10 72 U R014 КЭАЗ 220026

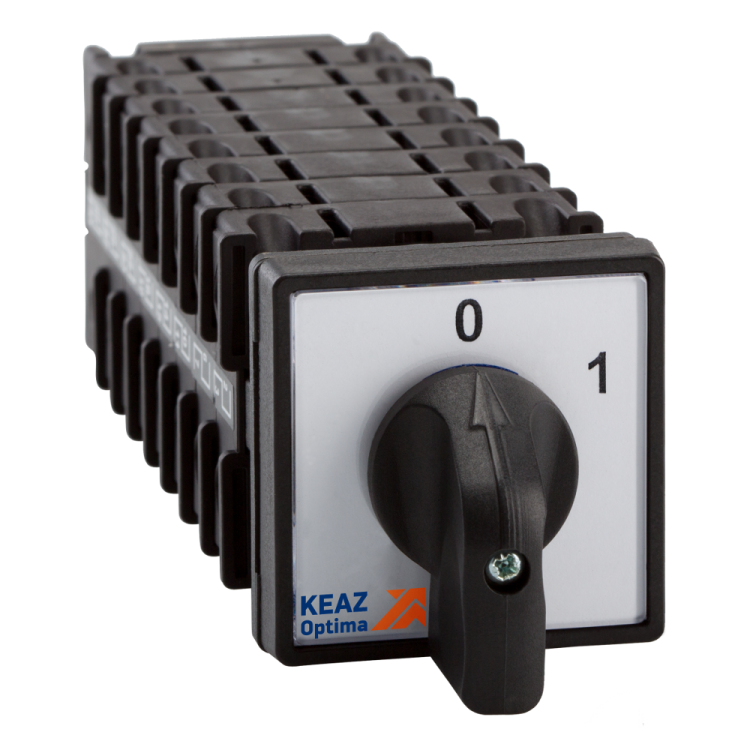

Переключатель кулачковый 4G10-72-U-R014 от КЭАЗ - компактное встраиваемое устройство с 7 контактами и двумя положениями рукоятки, предназначенное для коммутации цепей до 690 В и 10 А. Подходит для управления оборудованием в условиях повышенной запыленности и влажности. Артикул 220026 относится к серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G10-72-U-R014 используется для ручного переключения электрических цепей в распределительных щитах, пультах управления и автоматических системах. Благодаря наличию 7 контактов он позволяет реализовать сложные схемы переключения - например, изменение направления вращения двигателя, переход между источниками питания или управление несколькими нагрузками одновременно. Применяется на станках, конвейерах, насосных станциях и других промышленных объектах.

Технические характеристики

• Номинальный ток: 10 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Максимальное рабочее напряжение: 690 В - подходит для трёхфазных сетей промышленного типа;
• Количество контактов: 7 - позволяют управлять несколькими цепями в одном устройстве;
• Число положений рукоятки: 2 - переключение между двумя состояниями (например, «вкл/выкл» или «направление A/B»);
• Степень защиты IP44 - защищён от брызг воды и частиц крупнее 1 мм, что допускает использование в помещениях с высокой влажностью или пылью;
• Способ монтажа: на монтажную плату - устройство крепится через отверстия в печатной плате или специальном корпусе;
• Размер передней панели: 48×48 мм - совместим со стандартными нишами и панелями управления;
• Тип подключения: винтовые зажимы - надёжное соединение с проводниками до 2,5 мм2;
• Климатическое исполнение У3 - работает при температуре от −25C до +40C и относительной влажности до 80%;
• Возможно измерение между фазами - устройства внутри переключателя обеспечивают гальваническую развязку между контактами, что позволяет безопасно использовать его в качестве контрольного элемента в трёхфазных системах;
• Нормативный документ: ТУ3424-068-05758109-2012 - соответствует требованиям отечественного стандарта производства.

Совместимость и монтаж

Переключатель кулачковый 4G10-72-U-R014 рассчитан на установку на монтажную плату. Для монтажа требуется просверлить четыре отверстия по углам корпуса с шагом, соответствующим размеру 48×48 мм. Передняя панель остаётся на уровне поверхности, обеспечивая удобный доступ к поворотной рукоятке. Подключение выполняется через винтовые зажимы - максимальное сечение жилы - 2,5 мм2. Медь или алюминий допускаются, но рекомендуется применять медные провода с предварительно установленными наконечниками. Не требует дополнительных крепёжных деталей - всё необходимое входит в комплект.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012 и имеет степень защиты IP44, что гарантирует безопасную работу в средах с возможным попаданием брызг воды или пыли. Конструкция исключает случайное замыкание между фазами благодаря изоляции контактов и механической блокировке положений. Наличие возможности измерения между фазами подтверждает наличие достаточной изоляционной прочности. Не предназначено для взрывоопасных зон - не имеет сертификата взрывозащиты.

Преимущества

• Высокая плотность контактов - 7 полюсов в компактном корпусе 48×48 мм снижают количество устройств в шкафе;
• Надёжные винтовые зажимы - минимизируют риск ослабления соединений при вибрации;
• Поворотная рукоятка с четкими фиксациями - исключает случайное переключение;
• Совместимость с типовой монтажной платой - легко интегрируется в существующие системы управления;
• Производитель КЭАЗ - известный российский бренд с проверенной долговечностью оборудования в промышленных условиях.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита;
• Запрещено подключать кабели сечением более 2,5 мм2 - это вызывает перегрев и деформацию зажимов;
• Не следует использовать в условиях постоянного воздействия струй воды или погружения - IP44 не обеспечивает герметичность;
• Не рекомендован для частых операций переключения (более 60 раз в час) - срок службы механизма ограничен механической износостойкостью;
• Не подходит для автоматического управления - требует ручного воздействия.

Примеры использования

• Переключение направления вращения трехфазного двигателя на конвейере;
• Выбор основного или резервного источника питания в щите управления;
• Активация/деактивация нескольких нагревательных элементов в термокамере;
• Ручной перевод режима работы станка между «ручным» и «автоматическим»;
• Контроль состояния цепей в тестовых стендах - возможность измерения между фазами позволяет диагностировать напряжение без внешних приборов.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в панели размеру 48×48 мм - несоответствие затруднит установку;
• Обязательно используйте наконечники на концах проводов - это увеличивает надёжность соединения и продлевает срок службы зажимов;
• При работе в условиях вибрации дополнительно закрепите переключатель кулачковый 4G10-72-U-R014 с помощью контргаек или клея на резьбе;
• Не применяйте силовые инструменты при затяжке винтов - момент должен быть мягким, чтобы не повредить пластиковую часть корпуса;
• При необходимости замены - можно заменить аналогично работающий переключатель из серии OptiSwitch 4G, так как все модели имеют одинаковый монтажный размер и расположение контактов.
