Переключатель кулачковый OptiSwitch 4G10 75 U R014 КЭАЗ 138258

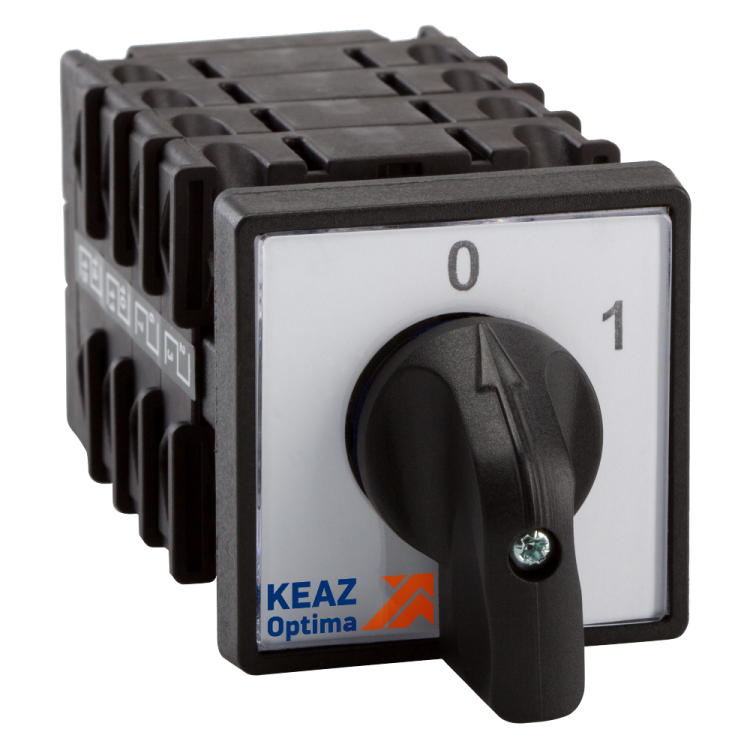

Переключатель кулачковый 4G10-75-U-R014 от КЭАЗ - компактное встраиваемое устройство с поворотной рукояткой и трёхпозиционным управлением, предназначенное для коммутации цепей переменного и постоянного тока до 10 А. Применяется в системах управления оборудованием, где требуется надёжное переключение нескольких цепей одновременно. Артикул 138258 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G10-75-U-R014 используется для ручного переключения четырёх независимых электрических цепей между тремя состояниями: два рабочих положения и одно нейтральное. Подходит для управления двигателями, нагревателями, светильниками и другими нагрузками в промышленном оборудовании. Часто применяется в пультах управления станков, конвейеров, систем автоматизации и распределительных щитах.

Технические характеристики

• Количество полюсов: 4 - позволяет управлять четырьмя отдельными цепями одновременно
• Номинальный ток: 10 А - максимальный допустимый ток через каждый контакт
• Номинальное напряжение: 690 В - работает в сетях переменного и постоянного тока до этого значения
• Количество контактов: 8 нормально открытых (НО), 0 нормально закрытых (НЗ) - все контакты замыкаются только в активных положениях
• Род тока: AC/DC - совместим с любыми типами тока
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм, подходит для помещений с повышенной влажностью
• Способ монтажа: монтажная плата - устанавливается в панель с отверстием 48×48 мм
• Тип подключения: винтовой зажим - удобен для проводов сечением до 2,5 мм2
• Климатическое исполнение: У3 - рассчитан на работу в условиях умеренного климата, температуре от −25C до +40C
• Наличие нейтрального положения: да - рукоятка имеет центральное положение, при котором все контакты разомкнуты
• Размер передней панели: 48×48 мм - стандартизованный габарит для установки в панели
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G10-75-U-R014 монтируется в панель с прямоугольным отверстием 48×48 мм. Для установки необходимо вырезать отверстие точно по размеру, затем зафиксировать устройство с помощью штатных креплений. Все контакты доступны с тыльной стороны - подключение выполняется винтовыми зажимами. Максимальное сечение провода - 2,5 мм2; использование проводов большего сечения недопустимо. Перед монтажом проверьте соответствие типа подключения (винтовое) и количества полюсов вашей схеме. Устройство не требует внешнего питания - полностью механическое.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP44 обеспечивает безопасную эксплуатацию в помещениях с возможными брызгами воды и пылью. Конструкция исключает случайное замыкание при переходе между положениями благодаря четкому фиксированному ходу рукоятки. Наличие нейтрального положения снижает риск ошибочного запуска оборудования. Не рекомендуется использовать в средах с агрессивными газами, паром или маслом - они могут повредить изоляцию и механизмы.

Преимущества

• Чёткая фиксация всех трёх положений - предотвращает случайные переключения
• Высокая надёжность механических контактов - срок службы до 100 000 операций
• Возможность измерения между фазами - позволяет контролировать напряжение в многополюсных схемах
• Совместимость с AC и DC - универсальность для различных типов нагрузок
• Компактный форм-фактор - экономия места в щитах и панелях
• Производится КЭАЗ - известный российский производитель с высокими стандартами качества

Ограничения применения

• Не предназначена для частого переключения (более 10–15 раз в час) - может снизить срок службы контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Нельзя применять в условиях постоянного воздействия воды, пара или агрессивных жидкостей - IP44 не обеспечивает герметичность
• Не поддерживает автоматическое управление - только ручное переключение
• Отсутствуют НЗ контакты - нельзя использовать в схемах, требующих замыкания при отключенном состоянии

Примеры использования

• Выбор направления вращения двигателя (вперёд / стоп / назад)
• Переключение режимов работы нагревательного элемента (высокая / низкая мощность / выкл.)
• Ручное управление освещением в нескольких зонах с возможностью полного отключения
• Аварийное отключение нескольких цепей в одном действии
• Настройка тестового режима оборудования с использованием нейтрального положения

Практические советы

• При монтаже используйте провода сечением 0,5–2,5 мм2 - большие сечения не войдут в зажим
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает жилу
• Убедитесь, что панель имеет достаточную толщину для надёжной фиксации устройства
• Обязательно отключите питание перед подключением - даже при нейтральном положении есть риск напряжения на входе
• Для обслуживания можно демонтировать переключатель кулачковый 4G10-75-U-R014 без отсоединения всей проводки - достаточно ослабить крепления
• При замене аналога сверьте количество полюсов, наличие нейтрального положения и тип подключения - другие модели могут не подходить
