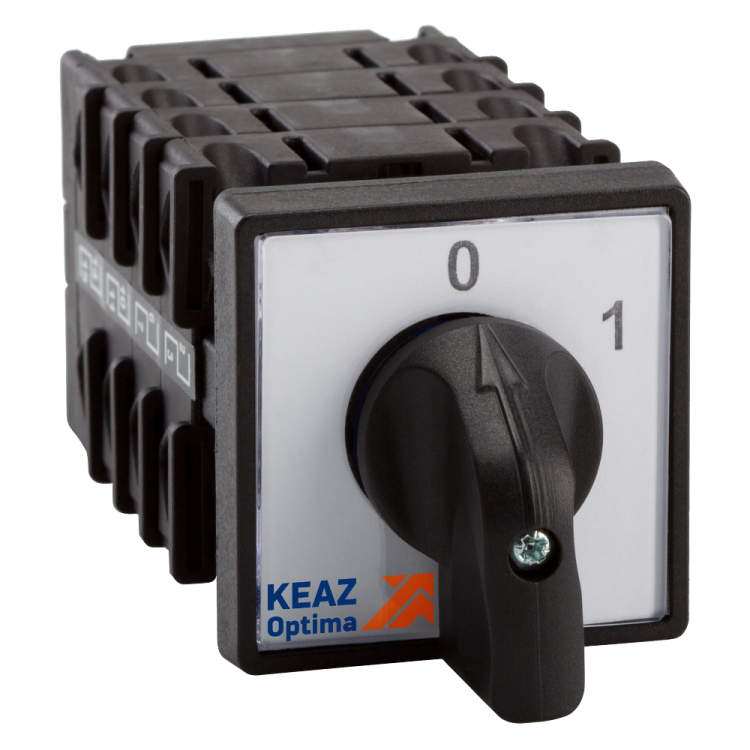

Переключатель кулачковый OptiSwitch 4G10 98 U R014 КЭАЗ 218049

Переключатель кулачковый 4G10-98-U-R014 от КЭАЗ - компактное встраиваемое устройство с четырьмя положениями рукоятки и нейтральным состоянием, предназначенное для коммутации цепей переменного и постоянного тока до 10 А. Модель из серии OptiSwitch 4G подходит для управления оборудованием в условиях повышенной запыленности и влажности.

Назначение и область применения

Переключатель кулачковый 4G10-98-U-R014 используется для ручного переключения электрических цепей в режимах «включено–выключено–переключение направления». Благодаря наличию нейтрального положения, он позволяет безопасно останавливать оборудование без автоматического возврата в активное состояние. Применяется в системах управления станков, конвейеров, насосов, вентиляторов и других промышленных установках, где требуется надёжная механическая коммутация.

Технические характеристики

• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В (AC/DC)
• Число полюсов: 1
• Число положений рукоятки: 4 (включает нейтральное)
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 3
• Род тока: переменный и постоянный (AC/DC)
• Степень защиты: IP44 (защита от брызг воды и предметов >1 мм)
• Сечение подключаемого кабеля: до 2,5 мм2
• Климатическое исполнение: У3 (для умеренного климата, температурный диапазон –25…+40 C)
• Габариты передней панели: 48×48 мм
• Тип подключения: винтовые зажимы
• Тип монтажа: на переднюю панель через монтажную плату
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G10-98-U-R014 монтируется в панели оборудования через отверстие 48×48 мм. Для установки требуется предварительно смонтировать монтажную плату, на которую крепится корпус устройства. Подключение проводов осуществляется с помощью винтовых зажимов - допускаются медные жилы сечением до 2,5 мм2. Передняя панель выступает за поверхность, обеспечивая удобный доступ к поворотной рукоятке. Совместим со стандартными панелями толщиной до 5 мм. Не требует специальных инструментов для монтажа.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP44 гарантирует работу в средах с возможным попаданием брызг воды и пыли, что делает его пригодным для использования в цехах, на складах и в помещениях с высокой влажностью. Конструкция исключает случайное включение при внешнем воздействии - рукоятка фиксируется в каждом положении. Отсутствие автономного отключения не заменяет защиту от перегрузок - необходимо использовать внешние автоматы или тепловые реле.

Преимущества

• Наличие нейтрального положения снижает риск ошибочных включений при обслуживании
• Высокая механическая прочность - рассчитан на многократные операции переключения
• Поддерживает AC/DC - универсальность для различных типов нагрузок
• Компактный формат 48×48 мм легко интегрируется в существующие панели
• Контакты с чередованием НО/НЗ позволяют реализовать сложные логические схемы управления

Ограничения применения

• Не предназначена для частого переключения под нагрузкой выше 10 А - возможна эрозия контактов
• IP44 недостаточно для работы в условиях прямого потока воды или погружения
• Не рекомендуется для применений с импульсными нагрузками (например, светодиодные драйверы) без дополнительной защиты
• Отсутствуют световые индикаторы положения - требуется внешний контроль
• Климатическое исполнение У3 ограничивает использование при температурах ниже –25 C

Примеры использования

• Управление направлением вращения двигателя конвейера: «вперёд–остановка–назад–выкл»
• Выбор режима работы насосной станции: «автоматический–ручной–выключен»
• Переключение между источниками питания в резервных системах
• Локальный управляемый отвод энергии на ремонтном участке

Практические советы

• При монтаже проверьте совпадение отверстия в панели с габаритами 48×48 мм - расхождение более 1 мм затруднит установку
• Не используйте кабели с сечением больше 2,5 мм2 - это может привести к плохому контакту и нагреву
• Для длительной эксплуатации в пыльных условиях регулярно осматривайте контактную группу - даже при IP44 возможно накопление пыли внутри
• При работе с переменным током выше 400 В убедитесь, что изоляция кабелей соответствует классу напряжения 690 В
• Переключатель кулачковый 4G10-98-U-R014 от КЭAZ оптимален для ручного управления - не применяйте его в качестве элемента автоматических систем без резервирования
