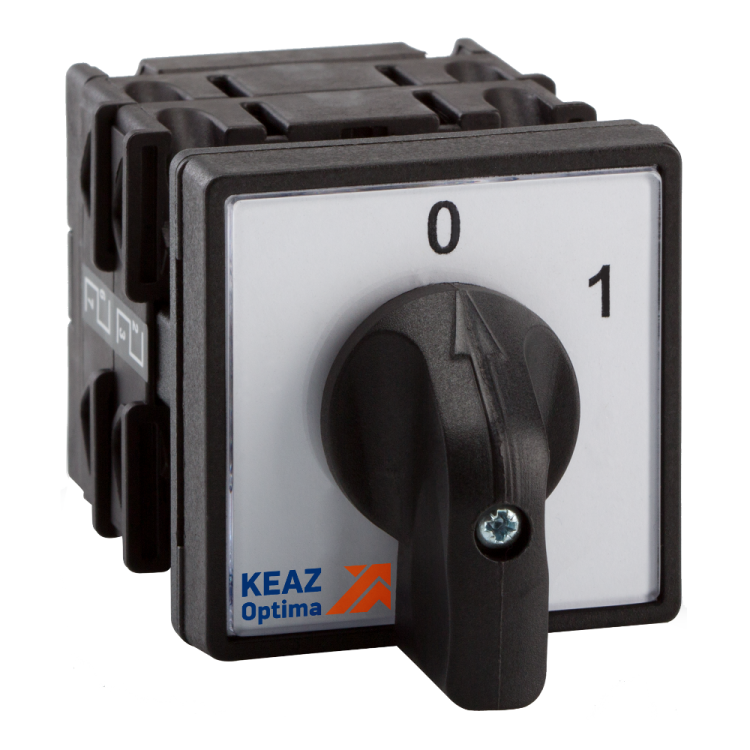

Переключатель кулачковый OptiSwitch 4G 4G10-108-U-S1-R014 10А 690В КЭАЗ (Курский электроаппаратный завод) 228464

Кулачковый переключатель OptiSwitch 4G10-108-U-S1-R014 от КЭАЗ предназначен для коммутации цепей управления и сигнализации в однофазных схемах с током до 10 А. Модель имеет 4 фиксированные позиции рукоятки и включает нейтральное положение, что позволяет полностью обесточивать цепь в одном из режимов работы. Конструкция выполнена в виде встраиваемого устройства с габаритами передней панели 48x48 мм и обеспечивает степень защиты IP65, исключая попадание пыли и влаги в зону контактов при монтаже на лицевую панель щита. Внутренняя схема реализована на трех нормально открытых (НО) контактах без нормально закрытых (НЗ) пар, что определяет специфическую логику коммутации: цепь замыкается только в рабочих положениях, а в нейтральном и других позициях остается разомкнутой. Переключатель рассчитан на работу в климатическом исполнении У3 и допускает подключение проводников сечением до 2,5 мм² через винтовые зажимы. Отсутствие в конструкции переключающих контактов и наличие только замыкающих цепей требует внимательного подбора модели при замене аналогов, где использовалась схема «размыкание-замыкание».
