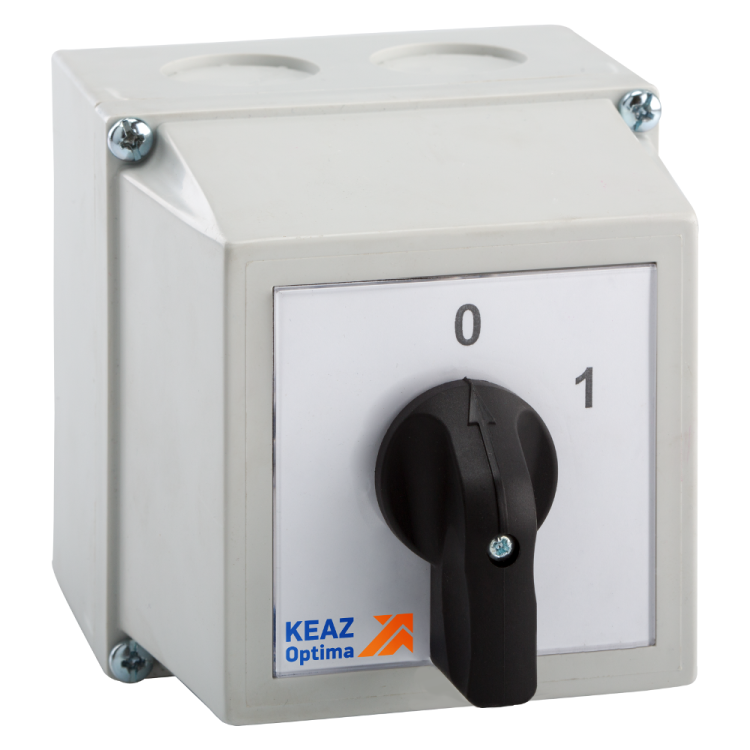

Переключатель кулачковый OptiSwitch 4G16 55 PK R114 КЭАЗ 150514

Переключатель кулачковый 4G16-55-PK-R114 от КЭАЗ - надёжное устройство для коммутации цепей переменного и постоянного тока в условиях повышенной запылённости и влаги. Применяется в силовых цепях оборудования, где требуется механическая блокировка и устойчивость к внешним воздействиям. Артикул 150514 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G16-55-PK-R114 предназначен для ручного управления электрическими цепями: включения, выключения, переключения направления движения или режимов работы. Подходит для использования в системах автоматизации, на станках, конвейерах, насосных станциях и других промышленных объектах. Благодаря защищённому корпусу и двум положениям рукоятки, устройство идеально для задач, требующих чёткого и безопасного переключения между двумя состояниями.

Технические характеристики

• Номинальный ток: 16 А - способен работать длительно с нагрузкой до этого значения;
• Максимальное рабочее напряжение: 690 В - подходит для сетей высокого напряжения, включая трёхфазные системы;
• Количество полюсов: 2 - управляет двумя независимыми цепями одновременно;
• Количество положений: 2 - переключает между двумя фиксированными состояниями (например, «Вкл./Выкл.»);
• Количество НО контактов: 2 - нормально открытые контакты замыкаются при переводе рукоятки;
• Количество НЗ контактов: 2 - нормально закрытые контакты размыкаются при переводе рукоятки;
• Род тока: AC/DC - работает как в переменном, так и в постоянном токе;
• Степень защиты IP65 - полностью герметичен против пыли и защищён от струй воды с любого направления;
• Максимальное сечение кабеля: 6 мм2 - позволяет использовать провода среднего сечения без дополнительных переходников;
• Размер передней панели: 100×100 мм - совместим со стандартными нишами и панелями;
• Климатическое исполнение У2 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%;
• Тип подключения: винтовой - надёжное соединение без пайки;
• Способ монтажа: монтажная плата - устанавливается через отверстия в стенке шкафа или панели;
• Комплектное устройство в корпусе - всё необходимое уже собрано, не требует сборки;
• Возможно измерение между фазами - допускает использование в трехфазных системах для контроля напряжения между линиями;
• Нормативный документ: ТУ3424-068-05758109-2012 - сертифицирован по российским техническим условиям.

Совместимость и монтаж

Переключатель кулачковый 4G16-55-PK-R114 устанавливается в распределительные щиты благодаря стандартным размерам передней панели (100×100 мм). Для монтажа используется монтажная плата - устройство крепится болтами через четыре угловых отверстия. Винтовое подключение позволяет легко подсоединить кабель сечением до 6 мм2. Перед установкой проверьте, что глубина шкафа достаточна для свободного поворота рукоятки. Устройство совместимо с другими компонентами серии OptiSwitch 4G, что упрощает модульную сборку щита.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012 и имеет степень защиты IP65, обеспечивающую безопасную эксплуатацию в сырых, пыльных и агрессивных средах. Конструкция исключает случайное прикосновение к токоведущим частям при работе. Открытые контакты отсутствуют - все элементы находятся внутри герметичного корпуса. Устройство не предназначено для частого оперирования вручную более 60 раз в час - рекомендовано применение в режимах редкого переключения.

Преимущества

• Герметичный корпус IP65 снижает риск отказа из-за попадания пыли и влаги;
• Чёткая фиксация двух положений предотвращает случайное переключение;
• Наличие пары НО и НЗ контактов даёт гибкость в проектировании логических цепей;
• Поддержка переменного и постоянного тока делает устройство универсальным;
• Комплексная сборка - не требует дополнительных деталей или адаптеров;
• Произведён КЭАЗ - известный российский производитель с долгой историей в промышленной аппаратуре.

Ограничения применения

• Не предназначен для частого ручного переключения - максимальная частота: 60 раз в час; при большей нагрузке возможен быстрый износ механизмов;
• Не следует использовать в средах с химически активными газами или агрессивными жидкостями - IP65 не обеспечивает защиту от кислот и растворителей;
• Не подходит для установки вне помещений без дополнительной защиты от прямого солнечного света и осадков - хотя IP65 защищает от брызг, длительное воздействие погоды может повредить пластиковые элементы;
• Не применяется в цепях с током выше 16 А - превышение вызывает перегрев и выход из строя контактов.

Примеры использования

• Переключение направления вращения двигателя конвейера (вперёд/назад);
• Выбор режима работы станка: «Автоматический» / «Ручной»;
• Аварийное отключение питания насосной группы;
• Переключение между основным и резервным источником питания (при условии соблюдения временных интервалов);
• Локальное управление освещением в зонах обслуживания оборудования.

Практические советы

• При монтаже в щите учтите посадочный размер 100×100 мм - сверлите отверстия точно по шаблону;
• Затягивайте винты подключения равномерно, чтобы не деформировать контактные площадки - момент затяжки не должен превышать 0,5–0,7 Нм;
• Для удобства обслуживания используйте этикетки рядом с рукояткой - указывайте текущее состояние («Вкл.», «Выкл.»);
• Проверяйте целостность изоляции и отсутствие следов нагара на контактах каждые 6–12 месяцев при интенсивной эксплуатации;
• Если нужна защита от несанкционированного доступа - можно дополнительно установить замок на рукоятку (не входит в комплект);
• При использовании в цепях с индуктивной нагрузкой (электромагниты, катушки) рекомендуется установка RC-демпферов для продления срока службы контактов.
