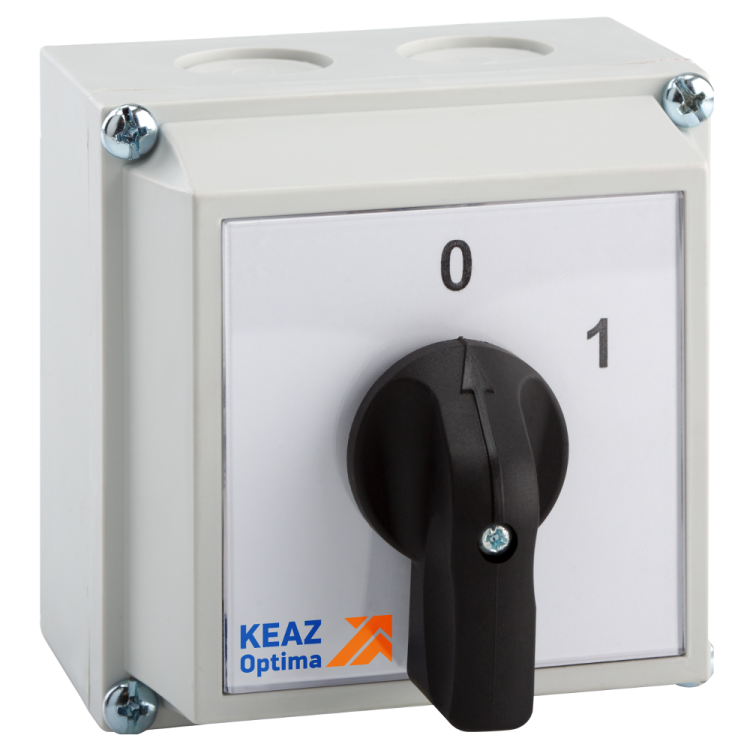

Переключатель кулачковый OptiSwitch 4G10 55 PK R014 КЭАЗ 221341

Переключатель кулачковый 4G10-55-PK-R014 от КЭАЗ — компактное устройство с поворотной рукояткой для коммутации цепей переменного и постоянного тока до 10 А. Подходит для управления оборудованием в условиях запыленности и повышенной влажности благодаря защите IP65. Артикул 221341 относится к серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G10-55-PK-R014 используется для ручного переключения двух электрических цепей между двумя состояниями. Применяется в системах автоматизации, на станках, конвейерах, щитах управления и других устройствах, где требуется надёжное механическое переключение. Удобен там, где важна визуальная индикация положения и устойчивость к внешним воздействиям.

Технические характеристики

• Количество положений рукоятки: 2 (включено / выключено или два режима работы)
• Количество полюсов: 2 — управляет двумя независимыми цепями одновременно
• Номинальный ток: 10 А — максимальный допустимый ток при длительной работе
• Максимальное рабочее напряжение: 690 В — подходит для сетей промышленного уровня
• Род тока: AC/DC — работает как в переменном, так и в постоянном токе
• Контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) — гибкая схема подключения
• Максимальное сечение кабеля: 2,5 мм² — совместим с медными проводами этого сечения
• Степень защиты: IP65 — полностью герметичен от пыли, защищён от струй воды
• Климатическое исполнение: У2 — рассчитан на работу при температуре от −25°C до +40°C в помещениях с умеренной влажностью
• Размер передней панели: 88×88 мм — стандартный формат для монтажа в панели
• Тип подключения: винтовой зажим — надёжное соединение без пайки
• Способ монтажа: монтажная плата — крепление через отверстия в корпусе
• Конструкция: устройство для поверхностного монтажа — устанавливается на поверхность, не требует глубокого вскрытия шкафа

Совместимость и монтаж

Переключатель кулачковый 4G10-55-PK-R014 монтируется на металлическую или пластиковую панель толщиной до 5 мм. Для установки необходимо просверлить отверстие 88×88 мм. Комплектное устройство включает все необходимые элементы крепления. Винтовые зажимы позволяют подключить провода сечением до 2,5 мм² — не используйте более толстые жилы, чтобы избежать повреждения контактов. Перед монтажом проверьте соответствие напряжения и тока нагрузки заявленным параметрам. Устройство не предназначено для частого включения-выключения под высокими импульсными нагрузками — для таких задач рекомендуются контакторы.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ3424-068-05758109-2012. Сертифицировано для использования в промышленных системах. Защита IP65 обеспечивает безопасную работу в средах с пылью, брызгами воды и влагой. Не применяйте в взрывоопасных зонах — отсутствует взрывозащита. Материалы корпуса не поддерживают горение, что снижает риск возгорания при перегрузке.

Преимущества

• Герметичный корпус — надёжно работает в сложных условиях
• Чёткое фиксированное положение рукоятки — исключает случайное переключение
• Комбинированные контакты (НО+НЗ) — позволяют реализовать сложные логические схемы без дополнительных реле
• Совместимость с AC и DC — универсальность для различных типов оборудования
• Компактный размер — легко помещается в ограниченном пространстве

Ограничения применения

• Не предназначен для частого включения-выключения под нагрузкой выше 10 А — возможен быстрый износ контактов
• Не использовать в условиях постоянного погружения в воду — IP65 не гарантирует долговременную герметичность при погружении
• Не применять в агрессивных химических средах — материал корпуса не устойчив к растворителям и кислотам
• Не поддерживает дистанционное управление — только ручное переключение
• Не подходящий для высоких частот переключений (>100 циклов/час) — срок службы снижается

Примеры использования

• Выбор режима работы станка: “ручной” / “автоматический”
• Переключение питания между основным и резервным источником
• Активация/деактивация системы охлаждения в щитовой
• Ручной контроль включения конвейера в ремонтном режиме
• Управление освещением в цеху с двумя зонами

Практические советы

• При монтаже соблюдайте посадочные размеры 88×88 мм — отклонение даже на 1–2 мм затруднит установку
• Затягивайте винты равномерно, без усилия — переусилие может повредить контактные планки
• Проверяйте целостность изоляции проводов перед подключением — особенно важно при использовании в сыром воздухе
• Для многократного обслуживания выбирайте модели с пометкой “с ключом” — этот вариант не имеет такой опции
• При замене старого переключателя сверьте количество и тип контактов — 2 НО + 2 НЗ не всегда совпадают с аналогами
• Обязательно отключите питание перед работой — даже при малом токе есть риск поражения при высоком напряжении
