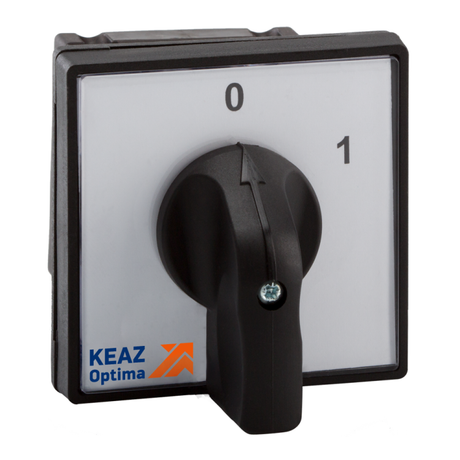

Переключатель кулачковый OptiSwitch 4G16 91 U R114 КЭАЗ 148711

Переключатель кулачковый 4G16-91-U-R114 от КЭАЗ - двухполюсное встраиваемое устройство с поворотной рукояткой и нейтральным положением, предназначенное для коммутации цепей переменного и постоянного тока до 16 А и 690 В. Модель из серии OptiSwitch 4G подходит для установки на монтажную плату и применяется в системах управления оборудованием, где требуется надёжное переключение без автоматического возврата.

Назначение и область применения

Переключатель кулачковый 4G16-91-U-R114 используется для ручного включения и выключения электрических цепей. Благодаря наличию нейтрального положения, он позволяет полностью отключить нагрузку без риска случайного включения. Применяется в пультах управления, щитах автоматики, станках, конвейерах и других устройствах, где нужна простая, но надёжная механическая коммутация.

Технические характеристики

• Количество положений: 2 (включено / выключено + нейтральное)
• Количество полюсов: 2
• Номинальный ток: 16 А
• Номинальное напряжение: 690 В (переменный/постоянный ток)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 0
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 6 мм2
• Степень защиты: IP44 (защита от предметов >1 мм и брызг воды)
• Климатическое исполнение: У3 (для умеренного климата, температура от −25C до +40C)
• Размер передней панели: 64×64 мм
• Тип рукоятки: поворотная, с фиксацией в крайних положениях
• Конструкция: встраиваемое устройство
• Способ монтажа: на монтажную плату
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G16-91-U-R114 монтируется в панели через отверстие 64×64 мм. Для установки требуется предварительно просверленное отверстие соответствующего размера. Подключение осуществляется с помощью винтовых зажимов - допускаются провода сечением до 6 мм2. Устройство совместимо с любыми клеммными колодками и шинами, рассчитанными на ток 16 А. Не требует внешнего питания - работает исключительно за счёт механического воздействия на контакты.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP44 обеспечивает безопасную работу в условиях возможного попадания брызг воды и пыли, что делает его подходящим для помещений с повышенной влажностью или запылённостью. Отсутствие НЗ-контактов снижает риск самопроизвольного включения оборудования при отказе. Конструкция не содержит элементов, способных нагреваться выше допустимой температуры при номинальной нагрузке.

Преимущества

• Чёткая фиксация рукоятки в трёх позициях - минимизация человеческой ошибки
• Нейтральное положение гарантирует полное отключение цепи
• Высокая механическая прочность корпуса и контактной группы
• Поддержка AC/DC - универсальность для различных типов нагрузок
• Совместимость со стандартными монтажными платами и панелями 64×64 мм
• Произведён в России (КЭАЗ) - гарантированная долговечность и сервисная доступность

Ограничения применения

• Не предназначена для частого переключения более 100 раз в час - высокий износ контактов
• IP44 недостаточен для работы в условиях прямого потока воды или погружения
• Отсутствие НЗ-контактов ограничивает применение в схемах с аварийным отключением по замыканию
• Не рекомендуется для управляемых систем с дистанционным управлением - только ручное управление
• Климатическое исполнение У3 не подходит для экстремальных холодов ниже −25C

Примеры использования

• Ручной переключатель режима работы станка: “работа” – “останов” – “выключено”
• Отключение питания насосной станции в аварийном случае
• Выбор источника питания в резервных системах (основной/резервный)
• Локальный контроль включения/выключения светильников в производственных помещениях
• Коммутирующее устройство в пульте управления конвейерной линией

Практические советы

• При монтаже проверьте, чтобы отверстие в панели было точно 64×64 мм - меньшее отверстие затруднит установку, большее - снизит степень защиты
• Затягивайте винты зажимов усилием 0,5–0,7 Нм - переусилие повредит пластиковые детали
• Для длительной службы используйте провода с медными жилами - алюминий увеличивает риск нагрева
• Не используйте переключатель для коммутации двигателей мощнее 3 кВт без дополнительных контакторов
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - окисление снижает надёжность
• Перед заменой всегда отключите питание - даже в нейтральном положении есть риск остаточного напряжения
