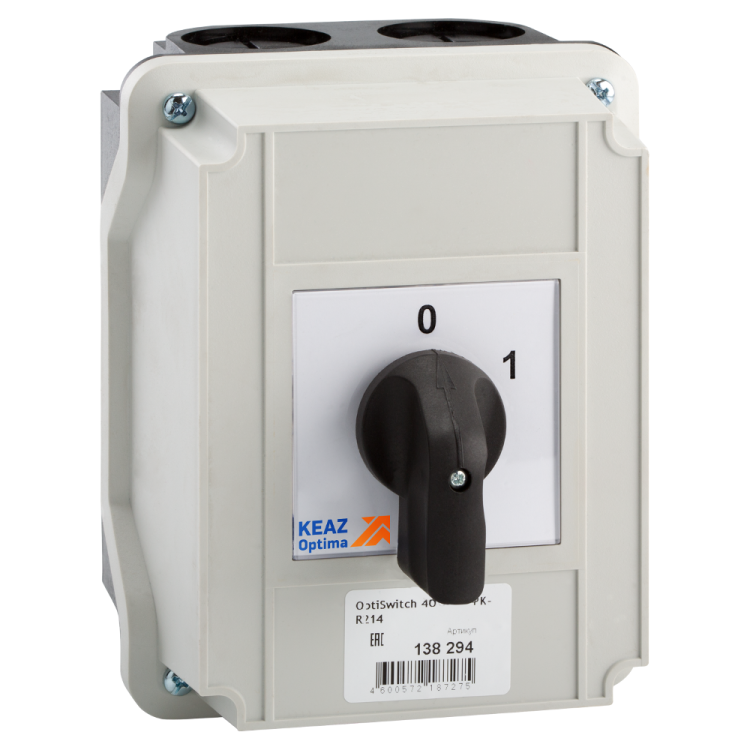

Переключатель кулачковый OptiSwitch 4G63 10 PK R214 КЭАЗ 138294

Переключатель кулачковый 4G63-10-PK-R214 от КЭАЗ - надёжное устройство для коммутации трёхфазных цепей переменного и постоянного тока с номинальным током до 63 А. Применяется в распределительных щитах и на оборудовании, где требуется ручной выбор режима работы с возможностью отключения всех фаз одновременно.

Назначение и область применения

Переключатель кулачковый 4G63-10-PK-R214 предназначен для ручного переключения трёхфазных электрических цепей. Он позволяет выбрать одно из двух рабочих положений, включая нейтральное - когда все фазы отключены. Подходит для управления двигателями, нагревательными элементами, конвейерами и другим промышленным оборудованием, требующим безопасного отключения питания.

Технические характеристики

• Номинальный ток: 63 А - выдерживает длительную нагрузку без перегрева
• Максимальное рабочее напряжение: 690 В - работает в сетях до 690 В AC/DC
• Количество полюсов: 3 - управление всеми тремя фазами одновременно
• Число положений: 2 (включая нейтральное) - два рабочих состояния + отключение
• Количество нормально открытых (НО) контактов: 3 - замыкаются при активном положении
• Количество нормально закрытых (НЗ) контактов: 0 - нет контактных групп, остающихся замкнутыми в покое
• Род тока: AC/DC - совместим с переменным и постоянным током
• Степень защиты: IP65 - защищён от пыли и струй воды с любого направления
• Способ монтажа: монтажная плата - устанавливается через отверстия в стенке шкафа
• Размер передней панели: 126×162 мм - соответствует стандартному габариту для щитового монтажа
• Максимальное сечение кабеля: 25 мм2 - подходит для мощных проводников
• Климатическое исполнение: У2 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Тип подключения: винтовые зажимы - надёжное соединение без пайки
• Наличие нейтрального положения: да - возможность полностью отключить питание
• Возможность измерения между фазами: да - можно использовать для контроля напряжения при отключенном состоянии
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G63-10-PK-R214 устанавливается в распределительные щиты с толщиной стенки до 6 мм. Монтаж осуществляется через четыре отверстия в корпусе - устройство фиксируется болтами M5. Передняя панель имеет размер 126×162 мм, что соответствует типовым отверстиям в шкафах. Для подключения используйте кабели сечением до 25 мм2; затяжка винтов должна выполняться моментом 1,5–2,0 Нм. Устройство не требует дополнительного крепления - комплектный корпус обеспечивает жесткую фиксацию.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ТУ3424-068-05758109-2012. Степень защиты IP65 гарантирует работу в условиях повышенной запылённости и влажности. Конструкция исключает случайное прикосновение к токоведущим частям при установленной рукоятке. Наличие нейтрального положения снижает риск ошибочного включения. Работа с устройством допускается только после отключения питания и проверки отсутствия напряжения.

Преимущества

• Компактный корпус с защитой IP65 - подходит для установки в сложных условиях
• Нейтральное положение - безопасное отключение всех фаз одним движением
• Винтовое подключение - прочное и долговечное соединение без необходимости специальных инструментов
• Поддержка AC/DC - универсальность для различных систем управления
• Совместимость с типовыми щитами - легко заменяет аналогичные устройства других производителей
• Открытый доступ к контактам - удобно для диагностики и обслуживания

Ограничения применения

• Не предназначен для частого включения-выключения - не является аппаратом для оперативного управления (например, вместо контактора)
• Не рекомендуется для установки вне помещений - хотя IP65 защищает от брызг, прямой дождь и сильный ветер могут повредить механизм
• Нет НЗ контактов - нельзя применять в схемах, требующих сигнализации “включено”
• Максимальное сечение кабеля 25 мм2 - не подходит для силовых линий выше 100 А
• Климатическое исполнение У2 - не используется в экстремально холодных регионах (ниже −25C) или высокотемпературных средах (выше +40C)

Примеры использования

• Ручное переключение между двумя источниками питания (основной и резервный)
• Отключение трёхфазного двигателя для техобслуживания
• Выбор режима работы станка: “рабочий” / “останов” / “отключено”
• Контроль напряжения между фазами при отключённом состоянии - для проверки баланса сети
• Управление нагревательными печами в цехах с ограниченным доступом

Практические советы

• При монтаже в щите соблюдайте минимальный зазор 50 мм вокруг переключателя - для теплоотвода и доступа к рукоятке
• Проверьте соответствие сечения кабеля и момента затяжки винтов - недостаточно затянутые контакты вызывают нагрев
• Не применяйте смазку на механизме - она притягивает пыль и снижает срок службы
• При использовании в цепях с высокими импульсными токами (например, при запуске двигателей) убедитесь, что автоматические выключатели защищают цепь до входа в переключатель
• Для сервисного обслуживания отключите питание и заблокируйте рукоятку в нейтральном положении - предотвращает случайное включение
• Артикул 138294 - это точный идентификатор для заказа запасных частей и замены. Совместим с другими изделиями серии OptiSwitch 4G.
