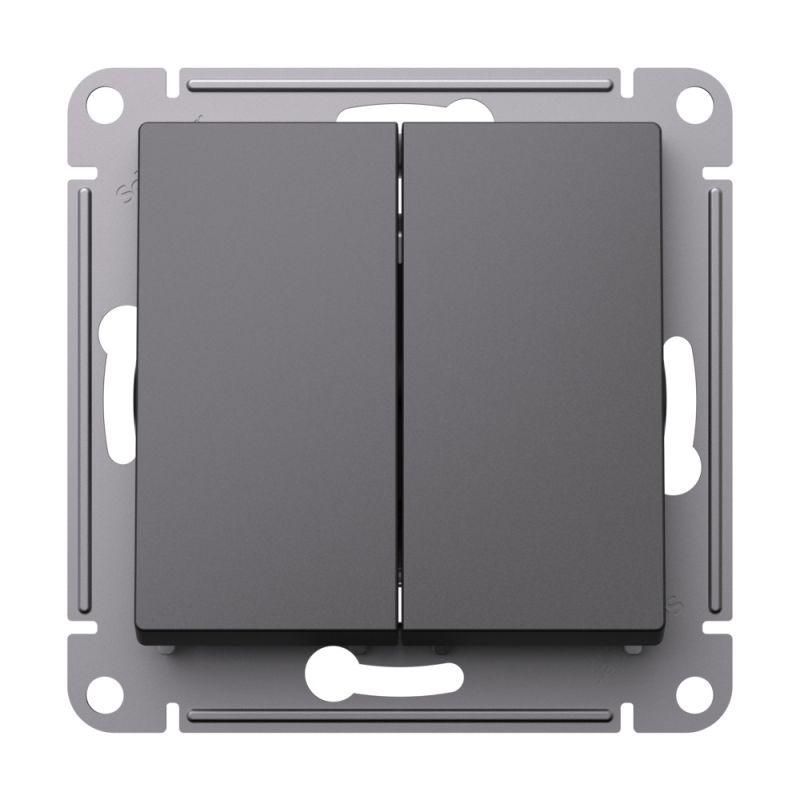

Переключатель перекрестный 2-кл. AtlasDesign 2хсх.7 10АХ механизм базальт SE ATN001473 APC

Переключатель перекрестный 2-клавишный SE (Потенциал) артикул atn001473 - надежный коммутирующий элемент для сложных схем управления освещением, где требуется переключение света из трех и более мест. Механизм выполнен в серии AtlasDesign и предназначен для скрытой установки в стандартные монтажные коробки.

Назначение и область применения

Этот перекрестный переключатель используется в много точечных системах управления освещением - например, в длинных коридорах, лестницах или больших помещениях, где свет нужно включать и выключать из трёх и более мест. Он работает в паре с двумя проходными переключателями. Подходит для бытовых и офисных помещений, а также для легкой промышленной автоматизации - таких как складские зоны, мастерские, административные корпуса.

Технические характеристики

• Номинальное напряжение: 220 В (рабочий диапазон до 250 В)
• Номинальный ток: 10 А
• Количество клавиш: 2
• Тип управления: механическая клавиша
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Габариты: 71×71×40 мм
• Цвет лицевой пластины: серый (базальт)
• Материал корпуса: термопласт (ABS-пластик без галогенов)
• Подсветка: отсутствует
• Тип крепления: винтовое
• Способ монтажа: скрытый (в стеновой коробке)
• Комплектация: механизм с защитной крышкой

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками глубиной от 40 мм и диаметром отверстия 68–72 мм. Для установки используются усиленные прямые монтажные лапки - они обеспечивают плотную фиксацию даже в старых или немного расширенных коробках. Клеммы рассчитаны на провода сечением до 2,5 мм2. Переключатель не требует специальных инструментов - достаточно обычной отвертки. Обязательно отключите питание перед монтажом. Не используйте с нагрузкой выше 10 А - например, мощными нагревательными приборами или светодиодными лентами через внешние драйверы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в жилых и общественных зданиях. Отсутствие галогенов в материале снижает риск образования токсичных веществ при перегреве. Серия AtlasDesign прошла испытания на долговечность контактов и механическую прочность. Однако IP20 не допускает использование в сырых помещениях - ванных комнатах, подвалах или на улице.

Преимущества

• Усиленные лапки обеспечивают устойчивую фиксацию в коробке - исключают люфт и шум при работе
• ABS-пластик устойчив к царапинам и длительному воздействию УФ-излучения - сохраняет внешний вид даже при частом использовании
• Чистый дизайн без подсветки - подходит для минимализма и интерьеров, где важна эстетика
• Совместим с другими изделиями серии AtlasDesign - легко заменить или дополнить систему одним стилем

Ограничения применения

• Не применяется в условиях повышенной влажности - запрещено в ванных, банях, бассейнах, на улице
• Не подходит для управления нагрузками выше 10 А - нельзя использовать для электрокотлов, тепловых завес, мощных насосов
• Требует обязательного сочетания с двумя проходными переключателями - сам по себе не управляет светом из одного места
• Отсутствие подсветки делает невозможным определение положения клавиш в темноте - рекомендуется дополнительно предусмотреть ночник или общую подсветку

Примеры использования

• Лестница между этажами: свет включается снизу, переключается на первом пролете, выключается наверху
• Длинный коридор в офисе: три точки управления - вход, середина, выход
• Спальная комната с двумя выходами: один переключатель у кровати, второй у двери, третий - на входе
• Производственный участок с несколькими рабочими зонами - управление общим освещением из нескольких точек доступа

Практические советы

• При замене старого переключателя проверьте маркировку проводов - перекрестный имеет четыре клеммы, два из них - «перекрёстные», другие - «проходные». Неправильное подключение нарушит работу всей системы
• Если планируете использовать несколько таких устройств в одной системе - выбирайте все из одной партии, чтобы обеспечить единый уровень износа и контактного давления
• Не затягивайте винты слишком сильно - пластиковые клеммы могут деформироваться, что вызовет перегрев
• Для удобства обслуживания отметьте провода этикетками - особенно если система состоит из четырёх и более точек управления
• Проверяйте соответствие посадочного отверстия: габариты 71×71 мм требуют точно подогнанной коробки - не подходят для узких или некруглых ниш
