Переключатель перекрестный ArtGallery (сх. 7) 10AX лотос SE GAL001371 APC

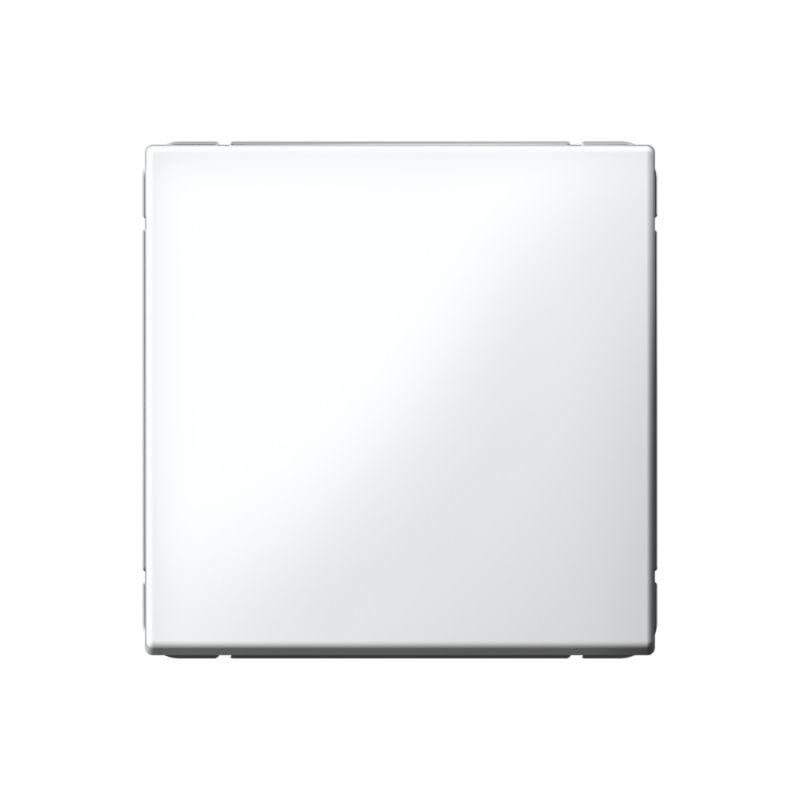

Переключатель перекрестный SE (Потенциал) ArtGallery с артикулом gal001371 - устройство для управления освещением из двух мест, рассчитанное на работу в бытовых и коммерческих сетях 250 В, 10 А. Компактный механизм с матовой белой лицевой панелью сочетает надежную функциональность и минимализм дизайна.

Назначение и область применения

Переключатель перекрестный используется в схемах управления освещением с двух точек - например, в длинных коридорах, на лестницах, в спальнях с выходом из двух сторон. Подходит для установки в жилых домах, офисах, гостиницах и других помещениях, где требуется удобное управление светом без необходимости подходить к одному выключателю.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Схема подключения: перекрестная (для работы в связке с двумя проходными переключателями)
• Тип управления: клавишный, одноклавишный
• Способ подключения: винтовые клеммы
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: винтовое
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: ABS-пластик, устойчивый к царапинам и УФ-излучению
• Покрытие: матовое белое
• Габариты: 71×71×40,5 мм
• Количество модулей: 0 (не требует места в распределительной коробке по модульной системе)
• Подсветка: отсутствует
• Гарантия: 5 лет (60 месяцев)
• Содержание галогенов: нет

Совместимость и монтаж

Переключатель перекрестный SE ArtGallery совместим с другими изделиями серии ArtGallery и стандартными подрозетниками глубиной не менее 40 мм. Для правильной работы необходимо использовать его в паре с двумя проходными переключателями - один на входе, второй на выходе, этот - посередине. Кабели подключаются через винтовые зажимы: фаза L и два перекрещивающихся провода (L1, L2) от соседних переключателей. Нулевой и заземляющий провода не подключаются к этому устройству - они идут напрямую к светильнику. Монтаж выполняется после предварительного отключения питания. Габариты 71×71 мм соответствуют стандартным подрозетникам 68–70 мм.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает риск случайного контакта с токоведущими элементами, но не защищает от влаги - применение в ванных комнатах, банях или на улице запрещено. Материал корпуса - самозатухающий ABS-пластик, что снижает риск распространения пламени при перегреве.

Преимущества

• Диагональ клавиши 97 мм - большая рабочая площадь для легкого и уверенного нажатия даже в темноте
• Тонкая рамка всего 5,5 мм - минимальный визуальный контур, гармонирующий с современным интерьером
• Отсутствие перегородок между клавишами - позволяет собирать многопостовые блоки без визуальных разрывов
• Матовая поверхность - не бликует, не оставляет следов пальцев, приятна на ощупь
• Высокая механическая прочность - пластик устойчив к царапинам и длительному воздействию света
• Премия МИНПРОМТОРГ 2023 - признание качества промышленного дизайна
• Долгая гарантия - 5 лет на весь механизм

Ограничения применения

• Не предназначен для влажных помещений - IP20 не обеспечивает защиту от воды
• Не работает самостоятельно - обязательно нужен комплект из двух проходных переключателей
• Не имеет подсветки - в темноте сложно найти клавишу, рекомендуется дополнять светодиодной подсветкой рядом
• Не совместим с системами умного дома - только классическое управление
• Не поддерживает нагрузку выше 10 А - нельзя подключать мощные нагревательные приборы или оборудование

Примеры использования

• Управление потолочным светом в спальне: включение/выключение у кровати и у двери
• Освещение длинного коридора: переключение в начале и конце прохода
• Лестничный марш: управление светом с первого и второго этажа
• Зал или холл: две точки доступа для удобства гостей

Практические советы

• При замене старого переключателя проверьте тип схемы - если есть три провода на устройстве (L, L1, L2), то это именно перекрестный
• Избегайте перегрузки: максимальная мощность - 2,5 кВт (при 250 В × 10 А)
• При сборке многопостового блока используйте только механизмы одной серии - ArtGallery - чтобы сохранить единый стиль и плотность соединения
• При монтаже затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить контактные пластины
• Для лучшей эстетики выбирайте аналогичные по цвету и фактуре розетки и другие элементы серии ArtGallery
