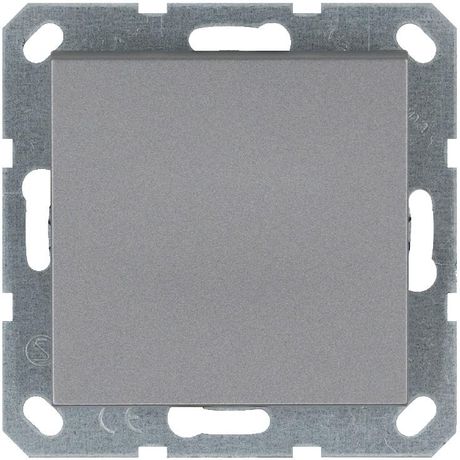

Переключатель перекрестный 1-кл. 10А IP20 механизм алюм. Jasmart G3013S

Выключатель перекрестный одноклавишный 10A 250V~ с накладкой, алюминий от бренда Jasmart (артикул g3013s) предназначен для управления освещением из трёх и более точек - например, в длинных коридорах, лестницах или больших комнатах. Механизм выполнен в корпусе из алюминиевой накладки и прочного поликарбоната.

Назначение и область применения

Этот выключатель используется в схемах с несколькими точками управления - когда нужно включить или выключить свет из трёх и более мест. Подходит для жилых помещений, офисов, общественных зданий, где требуется удобное управление освещением: например, у входа, середины коридора и выхода. Отличается от обычного проходного тем, что соединяется между двумя проходными выключателями и позволяет переключать цепь в любом положении всех устройств.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 V~ (переменный ток)
• Тип контактов: перекрестный (4-полюсный, перекидной)
• Количество клавиш: одна
• Материал лицевой пластины: поликарбонат, устойчивый к УФ-излучению
• Материал накладки: алюминий
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от воды и пыли
• Рабочая температура: от -25C до +40C

Совместимость и монтаж

Выключатель совместим с любыми стандартными монтажными коробками глубиной не менее 40 мм. Для работы в схеме с несколькими точками управления он устанавливается между двумя проходными выключателями. Монтажные лапки усилены - они плотно фиксируют механизм в коробке, снижая риск люфта после установки. Клеммы рассчитаны на провода сечением до 2,5 мм2. Подключение выполняется по схеме перекрёстного выключателя: два входных и два выходных провода. Нельзя использовать вместо проходного - он требует другого типа подключения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Поликарбонатная пластина не поддерживает горение и устойчива к механическим повреждениям. Выключатель не имеет защиты от влаги - не применяйте в помещениях с высокой влажностью (банях, саунах, на улице) или там, где возможны брызги воды.

Преимущества

• Алюминиевая накладка обеспечивает долговечную и эстетичную отделку
• Усиленные монтажные лапки предотвращают расшатывание при длительном использовании
• Поликарбонат не желтеет под воздействием солнца - сохраняет внешний вид даже при постоянном свете
• Подходит для замены старых моделей в существующих схемах управления

Ограничения применения

• Не предназначен для управления нагрузкой выше 10 А - нельзя подключать мощные нагреватели, насосы или оборудование с высоким пусковым током
• Не работает в схемах с двумя точками управления - нужен проходной выключатель
• Не имеет защиты от влаги - запрещено использование во влажных средах
• Требует наличия двух проходных выключателей для полноценной работы

Примеры использования

• Лестница в доме: включение/выключение света у нижнего, среднего и верхнего пролёта
• Длинный коридор: управление светом у входа, в середине и у выхода
• Спальня с двумя дверями: выключатель у каждой двери и один в центре комнаты
• Производственные помещения: управление освещением с нескольких рабочих зон

Практические советы

• Перед монтажом проверьте схему подключения - перекрёстный выключатель g3013s всегда находится между двумя проходными
• При замене старого устройства убедитесь, что новый имеет такие же типы контактов - отличаются от обычных выключателей
• Не используйте с LED-лампами ниже 5 Вт без специального драйвера - возможны мерцания
• При сборке схемы пометьте провода: L, L1, L2 - так будет легче диагностировать неисправности
• После установки протестируйте работу с всех трёх точек - если свет не включается, возможно, неверно подключен один из проходных
