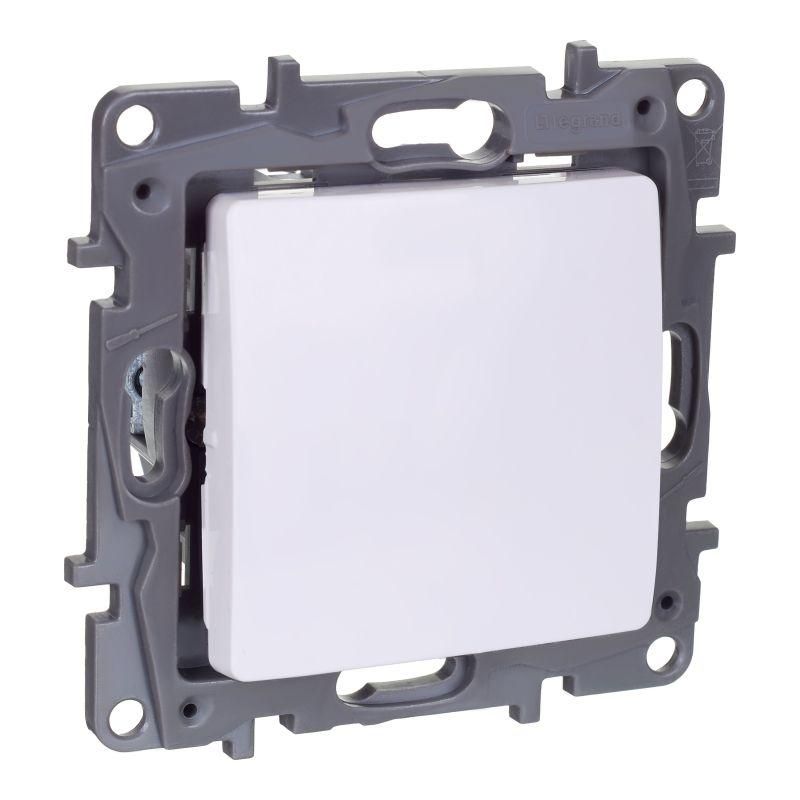

Переключатель перекрестный 1-кл. Etika 250В 10AX винт. зажимы бел. IEK 672249 Legrand

Переключатель перекрестный одноклавишный 10А 250В винтовые зажимы белый (артикул 672249, серия Etika от Legrand) предназначен для организации много точечного управления светом или другими нагрузками - например, в длинных коридорах, лестницах или больших комнатах. Он работает в связке с проходными переключателями, позволяя включать и выключать устройство с трёх и более мест.

Назначение и область применения

Этот перекрестный переключатель используется исключительно в составе сложных схем управления освещением - когда требуется управлять одной группой светильников с трёх и более точек. Например: вход в квартиру - коридор - спальня; или первый этаж - лестница - второй этаж. Он не заменяет обычный или проходной переключатель, а дополняет их. Подходит для установки в жилых домах, офисах, гостиницах, школах и других общественных зданиях. Может применяться для управления не только освещением, но и вентиляцией, нагревателями или другим оборудованием до 10 А.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,3 кВт при 230 В (например, несколько LED-светильников или один мощный прожектор).
• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В.
• Схема подключения: перекрестная - имеет четыре контакта, переключает пару проводов между двумя состояниями.
• Способ подключения: винтовые зажимы - надёжное соединение с медными проводами сечением до 2,5 мм2.
• Степень защиты IP20 - защищён от прикосновений пальцами и крупным мусором, но не от воды и пыли. Только для внутренней установки в сухих помещениях.
• Материал корпуса: термопласт - устойчив к перегреву, не горюч, соответствует требованиям безопасности.
• Цвет: белый (9003) - сочетается с большинством интерьеров и фурнитурой.
• Габариты: 76×76×45 мм - стандартный размер для монтажа в типовые подрозетники.
• Без галогенов - экологичный материал, безопасен при возгорании.
• Без подсветки - не имеет индикатора положения, что снижает энергопотребление и стоимость.
• Отделка: глянцевая - легко моется, не царапается при регулярном обслуживании.

Совместимость и монтаж

Переключатель перекрестный одноклавишный 10А 250В винтовые зажимы белый (672249) совместим с любыми проходными переключателями того же стандарта - в том числе из серии Etika. Монтируется только в скрытую проводку внутри стен. Крепится в подрозетник двумя способами: лапками (распор) и винтами - обеспечивает плотную фиксацию даже в старых штробах. Для правильной работы необходимо соблюдать схему подключения: он всегда располагается между двумя проходными переключателями. Нельзя использовать как самостоятельный выключатель - он не размыкает цепь полностью, а лишь меняет её маршрут.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Защита IP20 гарантирует безопасность при нормальных условиях эксплуатации. Отсутствие галогенов в материале снижает риск образования токсичных газов при повышении температуры. Конструкция предотвращает случайное прикосновение к токоведущим частям после установки. Работает при температуре от –25C до +40C - подходит для всех климатических зон России.

Преимущества

• Универсальная совместимость - работает с любыми проходными переключателями Etika и аналогичными моделями других производителей.
• Надёжные винтовые зажимы - обеспечивают долгий срок службы без потери контакта, особенно важны при использовании многожильных проводов.
• Лёгкий монтаж - стандартные размеры подходят ко всем распространённым подрозетникам.
• Чистый дизайн - глянцевая белая накладка гармонирует с современным интерьером.
• Экономичность - отсутствие подсветки снижает потребление энергии и продлевает жизнь механизма.

Ограничения применения

• Не применяется самостоятельно - требует обязательного наличия двух проходных переключателей в схеме.
• Запрещено использование во влажных помещениях (ванна, бассейн, баня) - степень защиты IP20 не предусматривает защиту от влаги.
• Не подходит для управления нагрузками выше 10 А - нельзя подключать мощные обогреватели, насосы или сварочные аппараты.
• Не имеет индикации - невозможно определить текущее состояние переключателя визуально, только по результату работы света.
• Только внутренняя установка - не предназначен для наружного монтажа или открытой проводки.

Примеры использования

• Управление светом в длинном коридоре: выключатель у входа - перекрестный в середине - выключатель у выхода.
• Освещение лестницы: включение с первого этажа, переключение на площадке, выключение на втором этаже.
• Система освещения большой комнаты с несколькими входами - три точки управления одним светильником.
• Управление вентиляционной системой в офисе: включение у двери, переключение у стола, выключение у окна.

Практические советы

• При монтаже внимательно проверьте схему подключения - перекрёстный переключатель имеет 4 клеммы, и путаница в проводах приведёт к отказу всей системы.
• Используйте провода сечением 1,5–2,5 мм2 - слишком тонкие провода могут перегреваться, слишком толстые плохо войдут в зажим.
• Перед подключением обязательно отключите питание - даже при отключенном свете в цепи может остаться напряжение.
• Если планируете менять схему позже - сделайте пометки на проводах или сфотографируйте подключение перед демонтажем.
• При установке в старые дома - проверьте глубину подрозетника: габариты 45 мм требуют минимум 50 мм свободного места.
• Рекомендуется использовать все элементы серии Etika - они имеют единый стиль, механику и качество сборки.
