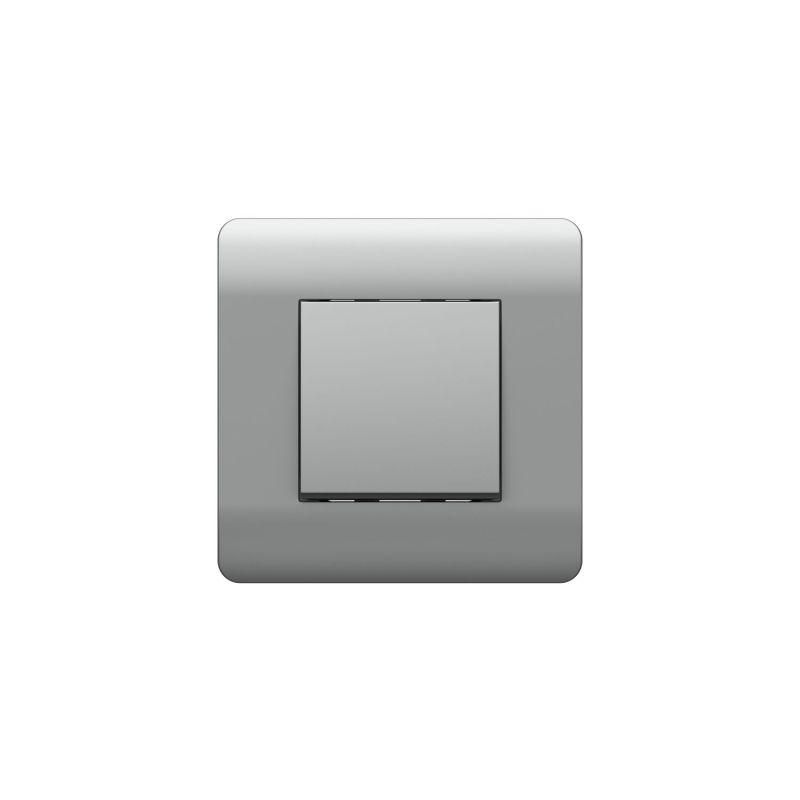

Переключатель перекрестный 1-клавишный, 10А, серебряный(NEW3-E) | 431385 CHINT

Переключатель перекрестный 1-клавишный 10А серебряный от CHINT (артикул 431385) предназначен для коммутации освещения в сложных схемах управления - например, когда свет нужно включить или выключить из трёх и более мест. Модель выполнена в компактном корпусе из поликарбоната, рассчитана на работу в бытовых и офисных сетях до 250 В.

Назначение и область применения

Этот переключатель используется в схемах с несколькими точками управления одним источником света - например, в длинных коридорах, лестницах, спальнях с выходами у двух дверей или на входе и у кровати. Он работает совместно с двумя проходными переключателями, образуя систему «два проходных + один перекрёстный». Не применяется как обычный одноклавишный выключатель - он меняет направление цепи, а не просто размыкает её.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт при 220 В (например, несколько LED-светильников или одна мощная люстра)
• Номинальное напряжение: 250 В - безопасно работает в стандартной сети 220–240 В
• Тип управления: клавишный - удобное механическое нажатие с чётким щелчком
• Количество клавиш: одна - управляет одной группой цепей
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупным мусором, но не от воды и пыли; подходит только для внутренней установки в сухих помещениях
• Материал корпуса: поликарбонат - прочный, термостойкий, не горючий
• Цвет: серебристый - сочетается со стандартными белыми и металлическими рамками
• Способ монтажа: скрытая установка - монтируется в подрозетник глубиной 40–45 мм

Совместимость и монтаж

Переключатель перекрестный 1-клавишный 10А серебряный совместим с любыми стандартными проходными переключателями того же класса (например, CHINT NEW3-E). Для работы требуется минимум три устройства: два проходных и один перекрёстный. Кабели подключаются через зажимы внутри корпуса - провода сечением до 2,5 мм2. Установка выполняется в стандартный подрозетник 68×68 мм. Перед монтажом обязательно отключите питание. Направление контактов фиксировано - нельзя менять полярность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Компоненты имеют UL-совместимую изоляцию, материал корпуса самозатухающий. Применяется только в сетях переменного тока. Не допускается использование в условиях повышенной влажности, на улице или в помещениях с риском брызг воды - IP20 не обеспечивает защиту от влаги.

Преимущества

• Устойчивый контакт - серебряные контакты обеспечивают долгий срок службы даже при частых переключениях
• Чёткая фиксация клавиши - механизм не болтается, не «проваливается»
• Легко интегрируется в системы CHINT NEW3-E - все элементы серии совпадают по габаритам и цвету
• Не требует специальных инструментов для монтажа - достаточно отвёртки и тестера

Ограничения применения

• Не работает самостоятельно - нужен парный проходной переключатель (минимум два)
• Запрещено использовать в цепях постоянного тока
• Не подходит для управления двигателями, нагревателями свыше 2,2 кВт
• Не предназначен для влажных помещений (ванна, баня, бассейн)
• Не совместим с умными системами (Wi-Fi, датчики движения) - только механическое управление

Примеры использования

• Освещение лестницы между этажами - включение снизу, сбоку и сверху
• Спальная комната: выключатель у двери и у кровати
• Длинный коридор с тремя выходами
• Производственные участки с несколькими рабочими точками

Практические советы

• При замене старого перекрёстного переключателя проверьте маркировку проводов - L, T1, T2 должны совпасть с новым устройством
• Убедитесь, что подрозетник имеет достаточную глубину - CHINT NEW3-E требует минимум 40 мм
• Не используйте этот переключатель как основной - он всегда должен быть вторичным в схеме
• Для надёжности рекомендуется применять весь комплект из серии NEW3-E - так гарантируется совместимость и эстетика
• При первом включении после монтажа проверьте, что свет реагирует на все три точки управления - если нет, возможно неверное подключение проводов
