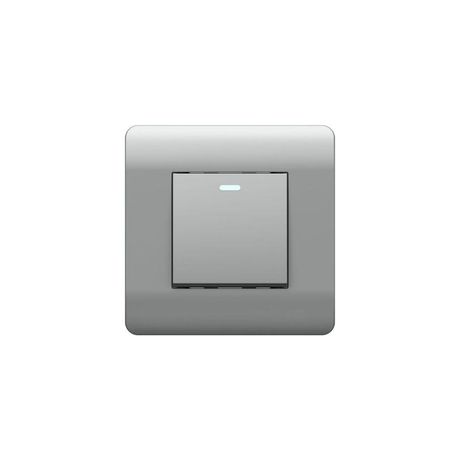

Переключатель перекрестный 1-клавишный с подсветкой, 10А, серебряный(NEW3-E) | 431473 CHINT

Переключатель перекрестный 1-клавишный 10А с подсветкой серебристый от бренда CHINT, артикул 431473, предназначен для управления освещением из трёх и более мест - например, в длинных коридорах, на лестницах или в больших комнатах. Он работает в паре с проходными переключателями и обеспечивает удобную подсветку клавиши в темноте.

Назначение и область применения

Этот переключатель используется в схемах управления светом, где требуется включить или выключить источник освещения с трёх и более точек. Подходит для жилых домов, офисов, гостиниц, общественных зданий. Отличается от обычного одноклавишного переключателя наличием двух контактов вместо одного - именно так он соединяется между двумя проходными переключателями.

Технические характеристики

• Тип: перекрестный, 1-клавишный
• Номинальный ток: 10 А
• Напряжение: до 250 В переменного тока
• Подсветка: да, светодиодная, серебристая
• Материал корпуса: термопластик, устойчивый к нагреву
• Цвет: серебристый
• Степень защиты: IP20 (защита от прикосновений, но не от воды)
• Установка: внутренняя, в монтажную коробку 68x68 мм

Совместимость и монтаж

Переключатель перекрестный 1-клавишный 10А с подсветкой серебристый совместим только с проходными переключателями того же семейства NEW3-E от CHINT. Для работы системы нужны минимум три устройства: два проходных и один перекрестный. Монтировать можно только в стандартную монтажную коробку глубиной не менее 40 мм. Клеммы рассчитаны на провода сечением 0,5–2,5 мм2. Перед подключением обязательно отключите питание - контактная группа находится под напряжением даже когда выключен.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Сертифицирован для использования в бытовых и аналогичных условиях. Нагрузка не должна превышать 10 А - превышение вызывает перегрев и выход из строя. Подсветка потребляет минимальный ток и не влияет на работу основной цепи.

Преимущества

• Подсветка клавиши позволяет легко найти переключатель в темноте без лишнего света
• Серебристый цвет гармонирует с современной отделкой интерьеров
• Качественные клеммы обеспечивают надёжный контакт без дополнительной затяжки
• Корпус выполнен из самозатухающего материала - снижает риск возгорания

Ограничения применения

• Не предназначен для установки во влажных помещениях - IP20 не защищает от влаги
• Не работает самостоятельно - требует обязательного сочетания с проходными переключателями
• Не подходит для управления мощностью выше 2,3 кВт (при 230 В)
• Не рекомендован для частого включения/выключения (более 10 раз в минуту) - срок службы контактов сокращается

Примеры использования

• Лестница с тремя этажами - переключатели устанавливаются на каждом уровне
• Длинный коридор с входом с обоих концов и средней точкой
• Спальня с двумя дверями и кроватью посередине - управление светом с любого места

Практические советы

• При замене старого переключателя проверьте тип схемы - если раньше был просто одноклавишный, то новую систему придётся переделывать полностью
• Обязательно пометьте провода при демонтаже - в перекрестном переключателе есть две пары контактов, путаница приведёт к неработоспособности всей схемы
• Выбирайте проходные переключатели той же серии NEW3-E - различия в механизмах могут нарушить механическую совместимость
• Если подсветка горит постоянно - возможно, неверно подключён фазовый провод; проверьте схему подключения
