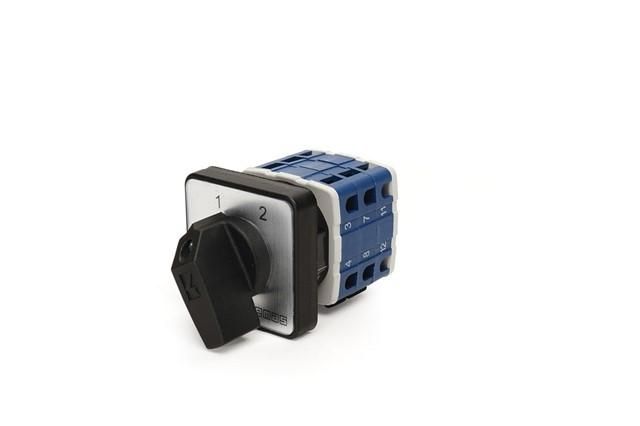

Переключатель полюсов EMAS трехфазный реверсивный 10А 1-2 EMAS PSA010KD333S

Переключатель полюсов реверсивный трехфазный 10А от EMAS (артикул psa010kd333s) - это механический коммутационный аппарат без потребления энергии, предназначенный для реверса трёхфазных двигателей, управления цепями сигнализации и контроля, а также в роли главного выключателя в промышленной автоматике.

Назначение и область применения

Переключатель полюсов реверсивный трехфазный 10А используется для безопасного переключения направления вращения трёхфазных электродвигателей, отключения питания оборудования и коммутации управляющих цепей. Подходит для систем с постоянным управлением: станки, насосы, конвейеры, компрессоры. Может применяться как основной выключатель в распределительных щитах, где требуется ручное управление без автоматики.

Технические характеристики

• Номинальный ток: 10 А (рабочий диапазон до 120 А - для других моделей серии)
• Номинальное напряжение: 220–400 В переменного тока
• Частота: 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения/выключения
• Электрический ресурс: минимум 50 000 циклов при нагрузке 10 А
• Степень защиты лицевой части: IP54 (защита от пыли и брызг воды) и IP56 (защита от мощных струй воды)
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Рабочая температура: от –5 C до +40 C
• Корпус: бакелитовый, компактный, не проводящий
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Устройство совместимо с клеммами и шинами стандартного сечения для токов до 10 А. Кабельные входы рассчитаны на жилы с площадью сечения до 4 мм2. Установка выполняется на DIN-рейку или через монтажные отверстия в панели. Для работы с реверсом необходимо подключение трёх фаз и нулевой шины (если требуется). Обязательно отключите питание перед монтажом - устройство не имеет встроенной блокировки. Наличие ручки позволяет легко определить положение контактов визуально.

Безопасность и стандарты

Переключатель полюсов реверсивный трехфазный 10А соответствует требованиям стандарта TS EN 60947-3, который регламентирует безопасность механических коммутаторов в промышленных сетях. Высокая диэлектрическая прочность и сопротивление изоляции обеспечивают надёжную защиту от пробоя. Защита IP54/IP56 предотвращает попадание пыли и влаги внутрь устройства, что особенно важно в условиях цехов и открытых площадок.

Преимущества

• Отсутствие потребления энергии - работает исключительно за счёт механического воздействия
• Высокий ресурс: 100 тысяч механических циклов и 50 тысяч электрических
• Компактный бакелитовый корпус снижает риск возгорания и устойчив к химическим воздействиям
• Эргономичная ручка обеспечивает удобное и однозначное переключение даже в перчатках
• Поддержка двух уровней защиты (IP54 и IP56) повышает надёжность в сложных средах

Ограничения применения

• Не предназначен для частотного регулирования или автоматического управления - только ручная коммутация
• Работает только при температуре выше –5 C; при более низких температурах возможны трудности с перемещением механизма
• Максимальный рабочий ток - 10 А для данной модели (psa010kd333s); для больших нагрузок нужны другие варианты серии
• Не рекомендуется использовать в взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для высокочастотных переключений (более 10–15 раз в час) - быстрый износ контактов

Примеры использования

• Реверсирование двигателя лебёдки на производстве
• Главный выключатель для группы станков в сборочном цехе
• Переключение между двумя режимами работы конвейера (вперёд/назад)
• Отключение питания для обслуживания насосной станции
• Коммутация цепей сигнализации в распределительном щите

Практические советы

• Выбирая переключатель полюсов реверсивный трехфазный 10А, проверьте соответствие тока нагрузки - не превышайте 10 А для этой модели (psa010kd333s)
• Используйте защитные крышки или кожухи при установке в местах с повышенной запылённостью, даже при наличии IP54/IP56
• Проверяйте положение ручки перед включением - убедитесь, что она находится в нейтральном положении, чтобы избежать короткого замыкания при переключении
• При длительной работе в условиях влажности периодически осматривайте контакты на окисление - бакелитовый корпус защищает, но контакты всё же подвержены коррозии
• Замена или ремонт этого аппарата требует полного отключения сети - он не имеет функции аварийного отключения или блокировки
