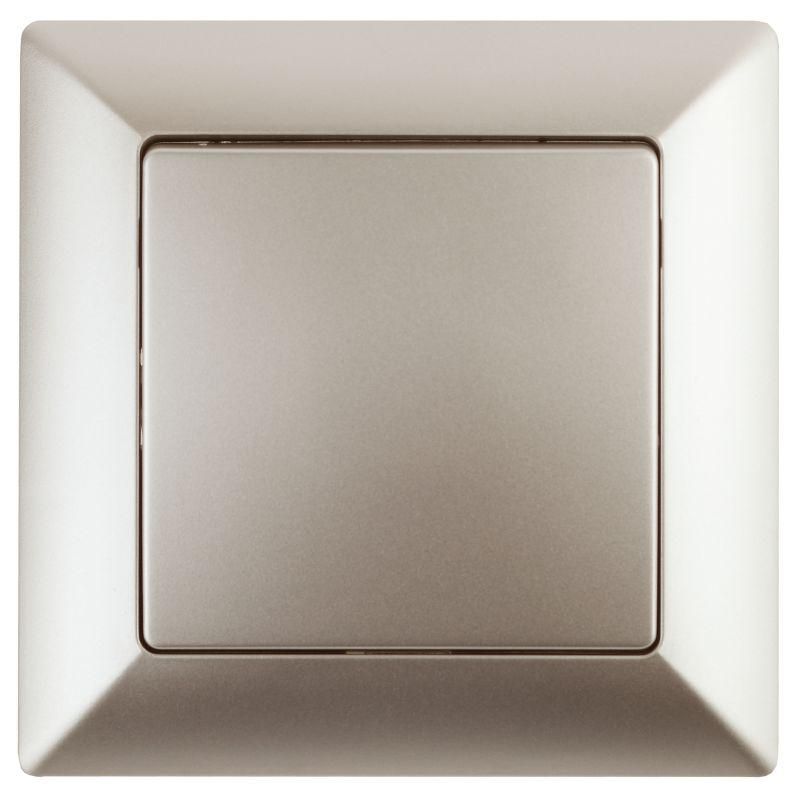

Переключатель промежуточный 1-кл. СП Solo 4-108-04 10А 250В IP20 шампань Intro Б0053620 ЭРА

Переключатель промежуточный одноклавишный 10А 250В IP20 СУ шампань Solo 4-108-04 Intro предназначен для управления светом из трёх и более мест - например, в длинном коридоре, на лестнице или в спальне с двумя выходами. Этот элемент серии Intro Solo совмещает надёжную работу, простую установку и эргономичный дизайн, подходящий для внутренней проводки в жилых и офисных помещениях.

Назначение и область применения

Переключатель промежуточный одноклавишный 10А 250В IP20 СУ шампань Solo 4-108-04 Intro используется в схемах с несколькими точками управления одним источником света - когда требуется включить или выключить освещение с двух или трёх различных мест. Применяется в паре с обычными проходными переключателями. Подходит для квартир, частных домов, офисов, гостиниц и других помещений с необходимостью удобного управления освещением.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В (например, несколько светодиодных ламп или одна мощная люстра).
• Номинальное напряжение: 250 В - рассчитан на использование в сетях переменного тока 220–240 В.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов больше 12 мм, но не герметичен; применяется только во внутрипомещенческой проводке.
• Количество клавиш: 1 - управление одной цепью через один контакт.
• Тип подключения: винтовые клеммы - обеспечивает прочное и долговечное соединение с медным проводом.
• Количество модулей: 2 - занимает два стандартных места в распределительной коробке (для совместимости с другими устройствами серии).
• Материал корпуса: термопласт - устойчив к нагреву, не горюч, сохраняет форму при температурных колебаниях.
• Цвет отделки: шампань (1036) - матовая поверхность, не бликует, хорошо сочетается с современной интерьерной фурнитурой.
• Способ монтажа: внутренний / скрытый - устанавливается в подрозетник, видна только клавиша и рамка.
• Крепление: в распор (лапками) + винтами - даёт возможность выбрать способ фиксации в зависимости от состояния стеновой ниши.
• Автоматические клеммы: есть - позволяют легко вставить провод без предварительной зачистки и затяжки винта.
• Шлейфовое соединение: предусмотрено - пара контактов позволяет последовательно соединять устройства между собой без внешних перемычек.

Совместимость и монтаж

Perеключатель 4-108-04 Intro совместим с любыми стандартными подрозетниками глубиной от 40 мм. Для работы в системе трёхточечного управления нужен ещё один проходной переключатель (обычный) и этот же промежуточный. Каждый такой переключатель требует минимум три провода: вход, выход и перемычка между ними. Работает с проводами сечением 0,5–2,5 мм2. Автоматические клеммы не требуют инструментальной затяжки - достаточно вставить провод до щелчка. Фиксация возможна как на лапках (при плотном подрозетнике), так и на винтах (если стена слегка просела или подрозетник старый). Установленная рамка уже в комплекте - не нужно докупать отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Относится к классу II - имеет двойную изоляцию, не требует заземления. Материал корпуса содержит галогены - что допустимо для внутреннего монтажа, но исключает применение в условиях повышенной пожарной опасности, где запрещены галогенсодержащие материалы. Не предназначен для влажных зон (ванная, баня, улица) - степень защиты IP20 не защищает от воды и пыли.

Преимущества

• Автоматические клеммы снижают риск плохого контакта и ускоряют монтаж - особенно важно при большом объёме работ.
• Шлейфовые пары контактов упрощают wiring - не нужны лишние перемычки, меньше путаницы в проводах.
• Два варианта крепления повышают адаптивность к условиям монтажа - можно использовать даже в деформированных подрозетниках.
• Матовый шампань - не выгорает, не царапается, маскирует следы пальцев и пыли.
• Готовая рамка экономит время и деньги - не надо выбирать и заказывать её отдельно.

Ограничения применения

• Не для влажных помещений - IP20 не защищает от брызг и влаги.
• Запрещён в местах с высокой пожарной опасностью - материал содержит галогены, которые при возгорании выделяют токсичные вещества.
• Не работает самостоятельно - всегда требует комбинирования с проходными переключателями (минимум два).
• Подходит только для одноцепевых схем - нельзя использовать для управления двумя группами света.
• Не рекомендован для постоянной нагрузки выше 8 А - длительная работа на максимуме сокращает срок службы.

Примеры использования

• Лестница в два этажа: включение света снизу, выключение наверху, и снова включение на первом этаже - потребуется два проходных и один промежуточный 4-108-04 Intro.
• Длинный коридор с тремя выходами: каждый выход оборудован своим переключателем - здесь используются два промежуточных и один проходной.
• Спальная комната с двумя дверями: один переключатель у кровати, второй у входа - для этого нужен один промежуточный и два проходных.

Практические советы

• Проверьте перед монтажом тип существующих переключателей - они должны быть именно проходными, а не обычными.
• При использовании автоматических клемм не забудьте полностью ввести провод - он должен щёлкнуть, тогда контакт гарантирован.
• Если подрозетник слишком широкий - используйте винтовое крепление вместо лапок, чтобы избежать люфта.
• Не смешивайте модели разных серий - лучше использовать всю цепочку из серии Intro Solo для гарантии совместимости.
• При замене старого переключателя - проверьте сечение проводов: если они толще 2,5 мм2 - придется делать ответвление или менять кабель.
