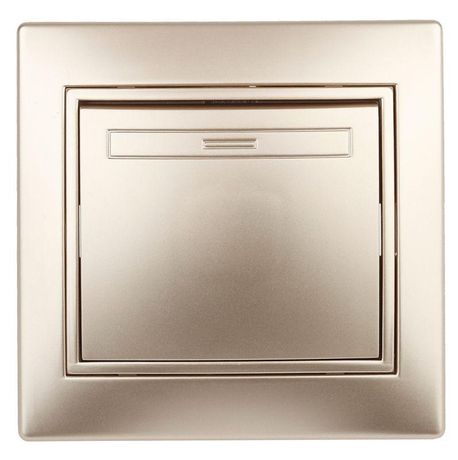

Переключатель промежуточный 1-кл. СП Plano 1-108-04 10А IP20 250В шампань Intro Б0053822 ЭРА

Переключатель промежуточный 10А 250В IP20 СУ шампань Plano 1-108-04 - устройство для управления светом из трёх и более мест, совместимое с системами двухклавишного проходного управления. Продукт серии Plano от бренда Intro предназначен для внутренней скрытой установки в жилых и общественных помещениях, где требуется точечный контроль освещения.

Назначение и область применения

Переключатель промежуточный 10А 250В IP20 СУ шампань Plano 1-108-04 используется в схемах управления освещением, когда необходимо включать или выключать свет из трёх и более точек - например, в длинных коридорах, лестницах, спальнях с выходом на балкон или больших комнатах с несколькими входами. Он работает в паре с двумя проходными переключателями, образуя полноценную цепь переключения. Подходит для бытовых и офисных помещений, не рекомендован для внешних установок или сырых зон.

Технические характеристики

• Номинальное напряжение: 250 В - допустимо подключение к однофазным сетям 220–240 В
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт (например, лампы накаливания, светодиодные светильники, малые группы люстр)
• Схема подключения: перекрестный (промежуточный) - имеет четыре контакта для соединения между двумя проходными выключателями
• Степень защиты: IP20 - защищает от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли; применяется только во внутрипомещенческих условиях
• Количество клавиш: одна - управляет одной группой освещения
• Тип включения: механическая клавиша - классическое нажатие с фиксацией
• Материал корпуса: термопласт - негорючий, устойчив к деформациям при нагреве
• Цвет: шампань - матовая отделка, сочетается с другими элементами серии Plano
• Подключение: винтовые клеммы - два отверстия на каждом контакте для прямого подвода провода или шлейфа
• Крепление: винтовое + монтажные лапки - возможность фиксации в подрозетнике любым способом
• Монтаж: скрытый - устанавливается в стандартный подрозетник 68 мм
• Комплектация: в сборе с рамкой - готов к установке без дополнительных деталей
• Галогены: отсутствуют - соответствует требованиям RoHS

Совместимость и монтаж

Переключатель промежуточный 10А 250В IP20 СУ шампань Plano 1-108-04 совместим с другими изделиями серии Plano, включая проходные и обычные выключатели. Монтаж выполняется в стандартный металлический или пластиковый подрозетник глубиной не менее 45 мм. Клеммы расположены вертикально - это упрощает прокладку проводов и позволяет легко организовать шлейфовое соединение с соседними выключателями через второе отверстие каждой клеммы. Для установки нескольких устройств в один подрозетник используйте многоместные рамки: 1-502-xx (двухпостовая), 1-503-xx (трёхпостовая), 1-504-xx (четырёхпостовая). Цветовой код xx=04 соответствует шампанью.

Безопасность и стандарты

Изделие выполнено из самозатухающего термопласта, не содержащего галогенов, что снижает риск распространения пламени при перегрузках. Соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Сертифицирован по ГОСТ Р 50030.2 и IEC 60669-1. Не предназначен для работы в условиях повышенной влажности, взрывоопасных зонах или на улице.

Преимущества

• Удобная вертикальная расстановка клемм - минимизирует перекрёстки проводов и ускоряет монтаж
• Два отверстия на клемме - можно подключить сразу два провода, исключив необходимость в перемычках
• Рамка в комплекте - не требует докупки отдельной декоративной части
• Фиксация на лапки и винты - гибкость установки в старых и новых подрозетниках
• Матовая поверхность - не царапается, не отражает свет, хорошо сочетается с интерьером

Ограничения применения

• IP20 - нельзя использовать в ванных комнатах, кухнях, подвалах, на улице или в других влажных зонах
• Номинальный ток 10 А - не подходит для мощных приборов (электрокотлы, тепловые завесы, насосы)
• Только в составе трёхточечной системы - не функционирует самостоятельно, нужен парный проходной выключатель
• Не регулируемый - не поддерживает диммеры, таймеры, автоматические системы

Примеры использования

• Лестница с тремя уровнями: выключатель у входа, промежуточный на площадке, второй проходной наверху
• Длинный коридор: проходной у одного конца, промежуточный посередине, проходной у другого
• Спальня с двумя входами: проходной у двери, промежуточный у кровати, проходной у окна
• Общий свет в комнате с несколькими точками входа - идеально для квартир и домов с открытой планировкой

Практические советы

• При монтаже проверьте соответствие схемы: промежуточный переключатель всегда находится между двумя проходными
• Используйте провода сечением не менее 1,5 мм2 для нагрузки до 10 А
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить контакт
• Если устанавливаете три и больше выключателей рядом - выбирайте многоместную рамку 1-50x-xx вместо одиночных
• Цвет шампань (04) совпадает с другими элементами серии Plano - не будет контраста при групповой установке
• Не заменяйте этот переключатель на обычный - он имеет другую внутреннюю схему и не будет работать в цепи
