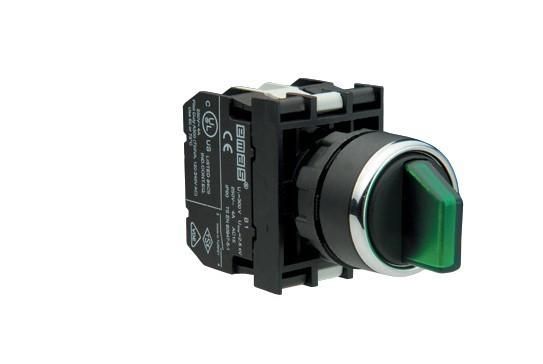

Переключатель с подсветкой неон 2-0-1 фиксацией (2НО) зел. EMAS B131SL30Y

Переключатель EMAS B131SL30Y - это двухпозиционный механический переключатель с фиксацией, двумя нормально открытыми контактами и зелёной подсветкой на основе неона. Подходит для управления оборудованием в условиях промышленного и автоматизированного производства, где важна визуальная индикация состояния и надёжность коммутации.

Назначение и область применения

Этот переключатель используется для ручного включения и выключения оборудования с сохранением выбранного положения. Он применяется там, где требуется чёткая визуальная сигнализация - например, для запуска станков, конвейеров, насосов, систем вентиляции или контрольных панелей. Зелёный цвет подсветки указывает на активное состояние, что упрощает диагностику и снижает риск ошибок оператора.

Технические характеристики

• Количество контактов: 2 нормально открытых (2НО)
• Подсветка: неоновая, работает при напряжении 24 / 36 / 220 В
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 1000 ВА
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов при полной нагрузке
• Рабочий температурный диапазон: от –5 C до +40 C
• Степень защиты: IP50 - защищён от пыли, но не от воды
• Максимальная частота операций: 3000 в час без нагрузки, 1200 в час при полной нагрузке
• Сопротивление изоляции: не менее 10 МОм (при испытании 500 В постоянного тока)
• Сечение подключаемого провода: 1,5–2,5 мм2
• Материал корпуса: поликарбонат

Совместимость и монтаж

Устройство устанавливается в панели через круглое отверстие стандартного диаметра. Переключатель EMAS B131SL30Y совместим с универсальными держателями и табличками с надписями, что позволяет легко адаптировать его под различные панели управления. Блок контактов B3 можно подсоединить дополнительно - он обеспечивает расширение функционала без замены основного устройства. Монтаж выполняется просто: устройство фиксируется в панели, провода заводятся в клеммы, затягиваются отвёрткой. Конструкция выполнена по принципу «Lego» - элементы взаимозаменяемы и легко собираются.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Класс защиты IP50 предотвращает попадание пыли внутрь механизма, но не обеспечивает защиту от брызг или влаги - поэтому не рекомендуется для использования во влажных средах или на улице. Подсветка питается от сети, что исключает необходимость внешнего источника питания для индикации.

Преимущества

• Зелёная подсветка наглядно показывает включенное состояние - удобно для быстрого определения режима работы
• Высокий механический ресурс (500 тыс. циклов) гарантирует долгую службу даже при частом использовании
• Гибкость подключения: возможность добавления блока контактов B3 без переделки панели
• Широкий диапазон рабочих напряжений подсветки (24/36/220 В) - совместим с большинством систем управления
• Поликарбонатовый корпус устойчив к ударным нагрузкам и химическим воздействиям
• Легко монтируется и обслуживается - доступ к клеммам не требует демонтажа всего устройства

Ограничения применения

• Не предназначен для использования в условиях повышенной влажности, на улице или в помещениях с мытьём водой - класс защиты IP50 не защищает от жидкости
• Максимальная частота коммутации при нагрузке - 1200 операций в час; более частые включения могут снизить срок службы
• Не рассчитан на работу с высокими импульсными токами или индуктивными нагрузками свыше 1000 ВА
• Подсветка не работает при отсутствии напряжения в цепи - если система теряет питание, индикация гаснет

Примеры использования

• Управление пуском станка ЧПУ - зелёный свет показывает, что оборудование готово к работе
• Выбор режима работы конвейера: «останов» - «рабочий режим»
• Кнопка включения системы вентиляции в цеху с контролируемым микроклиматом
• Ручной переключатель между основным и резервным источником питания в малых распределительных щитах

Практические советы

• При монтаже проверьте диаметр отверстия в панели - он должен точно соответствовать размеру корпуса переключателя EMAS B131SL30Y
• Для подключения используйте провода сечением 1,5–2,5 мм2 - меньшее сечение может перегреваться, большее - плохо войдёт в клеммы
• Если планируете использовать подсветку на 220 В, убедитесь, что ваша сеть стабильна - скачки напряжения сокращают срок службы неоновой лампы
• При установке в местах с вибрацией закрепите переключатель дополнительными хомутами - хотя механизм прочный, длительная вибрация может повлиять на контактную группу
• Не забудьте подписать табличку рядом с переключателем - это особенно важно в многоканальных панелях
