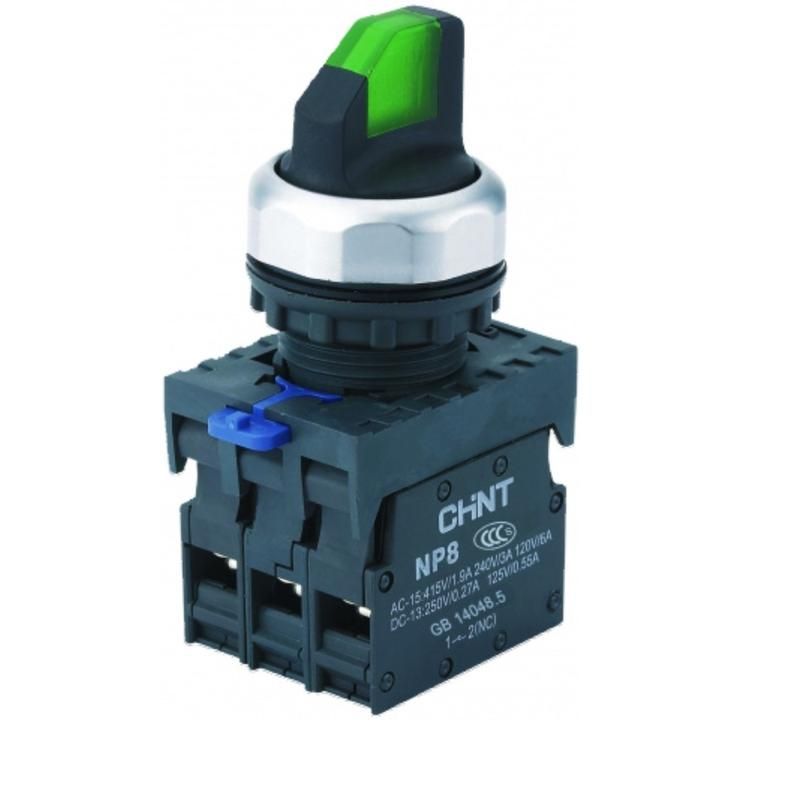

Переключатель с подсветкой NP8-11XD/213, 2 положения фиксацией, 1НО+1НЗ зел. AC110В-230В(LED) IP65 | 667149 CHINT

Переключатель с подсветкой CHINT 667149 - двухпозиционное устройство с фиксацией, зелёной подсветкой и защитой IP65, предназначенное для управления оборудованием в условиях запылённости и влаги. Подходит для промышленного оборудования, где важна визуальная индикация состояния.

Назначение и область применения

Переключатель с подсветкой CHINT 667149 используется для коммутации цепей переменного тока в устройствах, требующих чёткой визуальной индикации активного состояния. Благодаря защите IP65 и надёжной фиксации положений, он применяется на станках, конвейерах, панелях управления, насосных станциях и других объектах с высокими требованиями к надёжности и устойчивости к внешним воздействиям.

Технические характеристики

• Напряжение: 230 В переменного тока (AC); совместим с сетями 110–230 В
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подсветка: светодиодная, зелёного цвета, встроена в корпус
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип управления: ручка-переключатель с механической фиксацией в обоих положениях
• Тип подключения: винтовые клеммы
• Габариты: 22 × 30 мм
• Цвет кнопки: зелёный
• Лампа в комплекте: да - LED с долгим сроком службы
• Переднее кольцо: есть - обеспечивает плотную посадку в панель

Совместимость и монтаж

Переключатель с подсветкой CHINT 667149 монтируется в панели с отверстием диаметром 22 мм. Установка осуществляется через переднее кольцо, которое фиксирует устройство с помощью гайки с внутренней стороны. Винтовые клеммы позволяют подключить провода сечением до 2,5 мм2. Модульная конструкция серии NP2 позволяет заменить только повреждённые части - например, лампу или контактную группу - без замены всего переключателя. Для правильной сборки предусмотрены элементы блокировки, предотвращающие неверную ориентацию при установке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Защита IP65 гарантирует работу в средах с повышенной влажностью, пылью и возможными брызгами воды. Светодиодная подсветка работает при напряжении 230 В и не создаёт лишнюю нагрузку на сеть. Все винтовые соединения оснащены антиослабляющими элементами - это снижает риск потери контакта при вибрации во время транспортировки или работы оборудования.

Преимущества

• Яркая зелёная подсветка легко заметна даже при ярком освещении
• Фиксация в обоих положениях исключает случайное переключение
• Светодиоды служат десятки тысяч часов - не требуют замены в течение срока службы оборудования
• Модульная конструкция упрощает обслуживание и ремонт
• Защита IP65 делает переключатель пригодным для использования вне помещений и в сырых помещениях
• Антиослабляющие клеммы обеспечивают надёжность соединений после транспортировки и вибраций

Ограничения применения

• Не предназначен для постоянного подключения к напряжению выше 230 В - использование в сетях 380 В или более опасно
• Не рассчитан на частые переключения в режиме высоких токов (>10 А) - для таких задач требуется специализированный силовой выключатель
• Не следует использовать в агрессивных химических средах - материал корпуса не устойчив к растворителям и кислотам
• Подсветка работает только при наличии напряжения на контактах; при отключении питания она гаснет

Примеры использования

• Включение/выключение насоса на водозаборной станции - зелёный цвет указывает на рабочий режим
• Выбор режима работы конвейера: “Автомат” / “Ручной” - фиксированное положение исключает случайное переключение
• Индикация готовности к запуску станка - оператор видит состояние сразу, без проверки индикаторов на панели
• Управление системой аварийного освещения в цеху - надёжная работа при пыли и влажности

Практические советы

• При монтаже используйте шестигранный ключ для затяжки клемм - не переусердствуйте, чтобы не повредить резьбу
• Проверьте посадочный диаметр отверстия в панели - он должен точно соответствовать 22 мм
• Если переключатель установлен на открытом воздухе, убедитесь, что кабельный ввод герметичен - IP65 защищает сам переключатель, но не соединения
• При замене лампы - отключите питание. Лампа встроена и меняется только при необходимости ремонта всей группы
• Для многоканальных панелей рекомендуется использовать одинаковые модели - так легче обучать персонал и проводить диагностику
