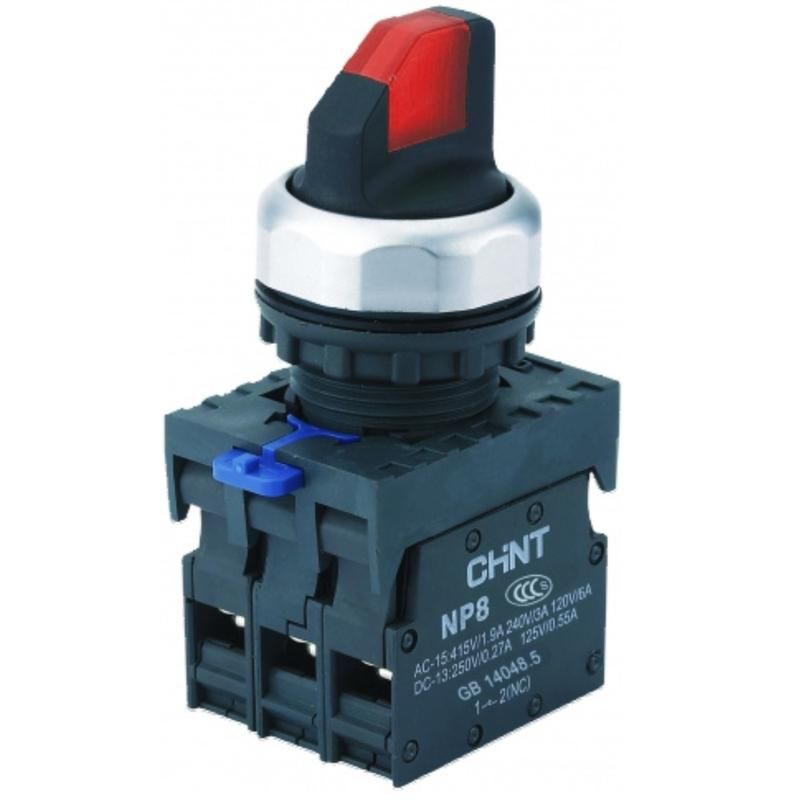

Переключатель с подсветкой NP8-11XD/214, 2 положения фиксацией, 1НО+1НЗ крас. AC110В-230В(LED) IP6 | 667150 CHINT

Переключатель с подсветкой NP8-11XD/214 от CHINT - это двухпозиционный коммутационный аппарат с фиксацией, интегрированной LED-подсветкой и двумя типами контактов (НО и НЗ), предназначенный для управления оборудованием в условиях повышенной запыленности и влаги. Артикул 667150 соответствует серийному решению NP8, оптимизированному для надежного монтажа и долгой эксплуатации.

Назначение и область применения

Переключатель с подсветкой NP8-11XD/214 используется для ручного включения и выключения оборудования с визуальным указанием текущего состояния. Подсветка позволяет легко определить активную позицию даже в темноте или на зашумленном панели. Применяется в системах автоматизации, на станках, конвейерах, щитах управления, насосных станциях и других объектах, где требуется надежный механический переключатель с индикацией.

Технические характеристики

• Количество положений: 2 с фиксацией (не самовозвратный)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Напряжение питания подсветки: переменный ток 110–230 В (LED)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Цвет индикатора: красный
• Тип подключения: винтовые клеммы (зажим до 2,5 мм2)
• Габариты: 22 × 30 мм
• Подсветка: встроенный светодиод, не требует внешней лампы
• Элемент управления: ручка-переключатель с передним кольцом

Совместимость и монтаж

Переключатель с подсветкой NP8-11XD/214 устанавливается в панель через круглое отверстие диаметром 22 мм. Конструкция модульная - корпус совместим с другими элементами серии NP8, что позволяет заменять только нужные части (например, подсветку или контакты) без замены всего устройства. Для монтажа используйте штатный фланец с передним кольцом: он обеспечивает плотное прилегание и предотвращает проворачивание. Все винтовые клеммы уже затянуты на заводе и оснащены антиослабляющими элементами - после установки проверьте зажимы проводов, чтобы исключить нагрев.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного использования. Степень защиты IP65 гарантирует работу в средах с высокой влажностью, пылью, брызгами воды. Переключатель с подсветкой NP8-11XD/214 не предназначен для взрывоопасных зон. Максимальное напряжение 230 В AC - не допускается использование в цепях постоянного тока или выше указанного значения.

Преимущества

• Яркая LED-подсветка с долгим сроком службы - не требует замены в течение всего срока эксплуатации переключателя
• Фиксированные положения обеспечивают четкую визуальную и тактильную обратную связь
• Модульная конструкция позволяет гибко адаптировать устройство под задачи без замены всей платформы
• Антиослабляющие клеммы снижают риск потери контакта при вибрации
• Цветная ручка и переднее кольцо повышают узнаваемость и безопасность оператора

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 110–230 В
• Не рассчитан на частые переключения более 10 раз в минуту - возможен быстрый износ механизма
• Не подходит для установки в помещениях с химически агрессивными парями (кислоты, растворители)
• Напряжение подсветки не регулируется - нельзя использовать с понижением напряжения ниже 110 В
• Не является взрывозащищенным - не применять в зонах категории Ex

Примеры использования

• Включение/выключение насоса на водозаборе - красная подсветка показывает, когда оборудование работает
• Выбор режима работы станка: “Автомат” / “Ручной” - фиксация предотвращает случайное переключение
• Управление освещением в распределительном щите - видимость в темноте при обслуживании
• Контроль пускателей в системах конвейеров - сигнал о состоянии цепи на фоне множества других кнопок

Практические советы

• При монтаже в металлическую панель убедитесь, что отверстие точно 22 мм - меньший диаметр помешает установке, больший - вызовет люфт
• Проверяйте качество зажима провода: слабый контакт может вызвать перегрев, особенно при нагрузке близкой к 230 В
• Если подсветка не горит - проверьте питание на входе; LED не перегорает, но может не работать при неверном напряжении
• Для многоканальных панелей используйте одинаковые модели - единый стиль повышает удобство обслуживания
• При необходимости замены контактов - отключите питание, снимите заднюю крышку и замените модуль согласно руководству серии NP8
