Переключатель с подсветкой NP8-11XD/313, 3 полож., фикс., зелен., AC110-230В(LED), 1НО+1НЗ, IP65 (R) | 667558 CHINT

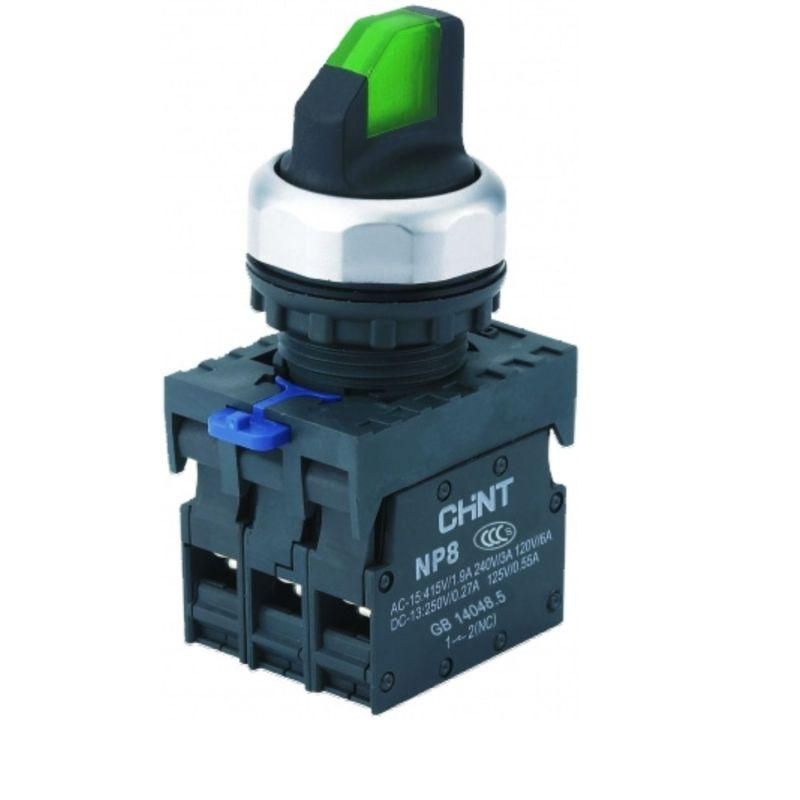

Переключатель с подсветкой NP8-11XD/313 от бренда CHINT - это надёжный коммутационный аппарат с зелёной подсвечиваемой кнопкой, предназначенный для управления оборудованием в условиях повышенной запылённости и влажности. Артикул 667558 подходит для установки на панели управления станков, автоматических линий и других промышленных систем, где важна визуальная индикация состояния.

Назначение и область применения

NP8-11XD/313 используется для ручного переключения между тремя положениями: «выключено», «включено» и «резерв» или другие функциональные режимы. Подсветка позволяет легко определить текущее состояние даже в темноте или при плохом освещении. Применяется в промышленном оборудовании: станках, конвейерах, системах вентиляции, насосных станциях, щитах управления. Особенно эффективен там, где требуется одновременно управлять двумя цепями - например, включать один контур и выключать другой.

Технические характеристики

• Напряжение питания: 110–230 В переменного тока (AC)
• Количество положений: 3 (фиксированные, не пружинящие)
• Контакты: 1 нормально замкнутый (НО) + 1 нормально разомкнутый (НЗ)
• Подсветка: да, светодиодная, совместима с питанием 110–230 В
• Цвет подсветки: зелёный
• Механизм управления: поворотная рукоятка
• Фиксация: механическая, каждое положение защёлкивается
• Тип подключения: винтовые клеммы
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды из любого направления
• Диаметр монтажного отверстия: 22 мм
• Лампа в комплекте: да, уже установлено

Совместимость и монтаж

Установка NP8-11XD/313 требует подготовки круглого отверстия диаметром 22 мм в панели. Кабель подключается через винтовые клеммы - достаточно оголить провода на 6–8 мм и затянуть до упора. Убедитесь, что провода соответствуют допустимому сечению (обычно до 2,5 мм2). Перед монтажом отключите питание. Герметичность обеспечивается резиновым уплотнителем, входящим в комплект. После установки проверьте плотность посадки - при необходимости слегка подтяните фиксирующую гайку с внешней стороны панели.

Безопасность и стандарты

NP8-11XD/313 соответствует требованиям безопасности для электрооборудования в промышленных условиях. Степень защиты IP65 гарантирует работу в средах с высокой влажностью, пылью, возможными брызгами воды. Подсветка выполнена на основе LED - безопасна, не нагревает корпус, не создаёт помех. Соответствует основным требованиям IEC 60947-5-1 для переключателей управления.

Преимущества

• Чёткая визуализация состояния благодаря яркой зелёной подсветке
• Надёжная фиксация всех трёх положений - случайное переключение исключено
• Герметичная конструкция (IP65) снижает риск отказа в агрессивной среде
• Встроенный светодиод - не требует внешнего источника света
• Простое винтовое подключение - не нужен специальный инструмент

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP65 не равен IP67
• Не рассчитан на частое переключение более 10 раз в минуту - длительная нагрузка может снизить срок службы механизма
• Не поддерживает управление по сигналу - только ручное воздействие
• Нет встроенного предохранителя - необходимо использовать внешнюю защиту при работе с мощными нагрузками
• Контакты не предназначены для коммутации токов выше 5 А - не используйте для управления двигателями мощнее 1,5 кВт без промежуточного реле

Примеры использования

• Управление работой станка: положение «1» - холостой ход, «2» - рабочий режим, «3» - аварийная остановка
• Выбор режима вентилятора: «Выкл.» / «Малая скорость» / «Полная мощность»
• Переключение между источниками питания: основной / резервный / отключен
• Индикация готовности системы: зелёный цвет показывает, что оборудование включено и работает

Практические советы

• При монтаже в металлический шкаф убедитесь, что корпус переключателя не соприкасается с токоведущими частями - используйте изоляционную втулку, если она не входит в комплект
• Для долгой службы не применяйте силу при переключении - механизм имеет точную фиксацию, не требует усилия
• Если подсветка не горит после подключения - проверьте целостность цепи и соответствие напряжения (не ниже 110 В)
• При замене старого аналога - учтите, что диаметр 22 мм отличается от распространённых 22,5 мм; возможно потребуется доработка отверстия
• Артикул 667558 совместим с другими изделиями серии NP8 от CHINT - можно собирать единые панели управления
