Переключатель с подсветкой NP8-20XD/314, 3 полож. фикс., зелен., AC110-230В(LED), 2НО, IP65 (R) | 667577 CHINT

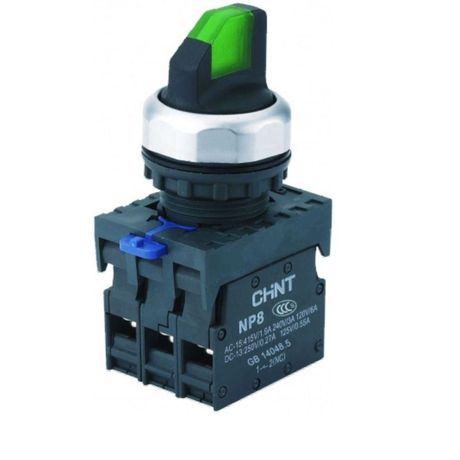

Переключатель с подсветкой NP8-20XD/314 от бренда CHINT - это надёжный коммутационный аппарат с зелёной подсветкой, предназначенный для ручного управления оборудованием в условиях повышенной запылённости и влаги. Аппарат имеет три фиксированных положения и два нормально открытых контакта, работает от сети переменного тока 110–230 В, защищён по стандарту IP65 и оснащён встроенной лампой.

Назначение и область применения

NP8-20XD/314 используется для ручного включения, выключения и переключения режимов оборудования. Подходит для установки на пультах управления, щитах автоматизации и корпусах машин, где требуется визуальный контроль состояния устройства. Благодаря подсветке и защите IP65, переключатель с подсветкой NP8-20XD/314 эффективен в цехах, на конвейерах, в системах водоснабжения, пищевой промышленности и других местах с высокой влажностью или пылевой нагрузкой.

Технические характеристики

• Напряжение питания: 110–230 В переменного тока (AC)
• Количество положений: 3 (все фиксированные - не возвратные)
• Количество нормально открытых (НО) контактов: 2
• Количество переключающих контактов: 0 (только НО)
• Подсветка: да, встроенная LED-лампа, питается от рабочего напряжения
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип фиксации: механическая фиксация в каждом положении
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Управление: поворотная рукоятка - устойчивая, с чёткими тактами
• Цвет: зелёный - соответствует стандартным цветовым кодам для “готово” или “работает”
• Диаметр монтажного отверстия: 22 мм
• Лампа в комплекте: да - замена не требуется, встроена в устройство

Совместимость и монтаж

NP8-20XD/314 монтируется в панели через круглое отверстие диаметром 22 мм. Устройство фиксируется резьбовой гайкой снаружи - не требует специальных креплений. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что напряжение в сети соответствует 110–230 В AC. Монтаж возможен в вертикальном и горизонтальном положении. Не допускается затягивание винтов с усилием более 0,5 Нм - это предотвратит повреждение контактной группы.

Безопасность и стандарты

Переключатель с подсветкой NP8-20XD/314 соответствует требованиям IEC 60947-5-1 для кнопочных и переключающих устройств. Защита IP65 обеспечивает безопасную работу в средах с пылью, брызгами воды и мытьём шлангом. Лампа не содержит ртути и соответствует RoHS. Применение в электроустановках должно соответствовать ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Чёткая фиксация трёх положений исключает случайное переключение
• Встроенная LED-подсветка снижает необходимость внешних индикаторов
• Защита IP65 позволяет использовать в агрессивных средах без дополнительных кожухов
• Винтовое соединение обеспечивает долговечный контакт даже при вибрациях
• Зелёный цвет легко распознаётся визуально - сигнал “включено” или “рабочий режим”
• Не требует внешнего источника питания для подсветки - работает от основной цепи

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный 110–230 В AC
• Нет нормально закрытых (НЗ) контактов - нельзя применить там, где нужна аварийная блокировка по замыканию
• Максимальный ток контактов не указан - не рекомендуется использовать для нагрузок выше 5 А без проверки документации производителя
• LED-подсветка не заменяема - при выходе из строя необходимо менять весь переключатель
• Не рассчитан на частое переключение более 10 раз в минуту - риск перегрева и износа механизма

Примеры использования

• Управление работой насоса: “Выкл.” – “Автомат.” – “Ручн.”
• Выбор режима станка: “Останов”, “Работа”, “Обслуживание”
• Индикация готовности системы на пульте управления
• Аварийный сброс на линии конвейера с визуальным подтверждением
• Контроль вентиляции в помещениях с высокой влажностью (например, бассейны, мойки)

Практические советы

• При монтаже в металлический щит - обязательно используйте изолирующую прокладку между корпусом и поверхностью, чтобы избежать КЗ
• Проверьте соответствие диаметра отверстия (22 мм) перед сверлением - не все панели подходят
• Если подключение выполняется в условиях вибраций - дополнительно закрепите провода хомутиком рядом с переключателем
• При использовании в холодных условиях (>−25C) - убедитесь, что окружающая температура не ниже заявленной производителем (обычно −25…+55C)
• Не применяйте для управления двигателями мощнее 1,5 кВт без промежуточного реле - контакты не рассчитаны на высокие пусковые токи
