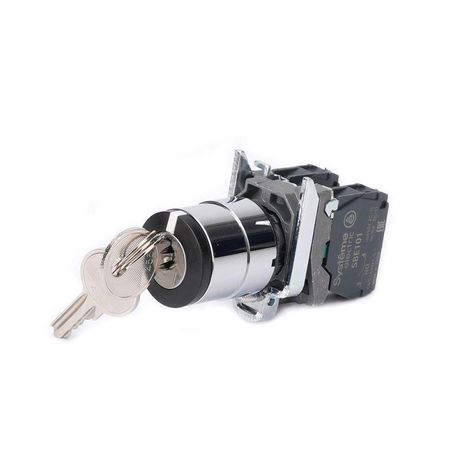

Переключатель модульный SB4 в сборе 22мм 3поз. с фиксацией ключ центр 2НО SE SB4BG33 APC

Переключатель модульный SB4 в сборе 22мм 3 позиции с фиксацией ключ центр 2НО SE - устройство для коммутации цепей в промышленном оборудовании, выполненное в компактной модульной форме с ключевой управляемостью и степенью защиты IP65. Бренд Systeme Electric и артикул sb4bg33 указывают на серийную продукцию, предназначенную для надёжной работы в сложных условиях.

Назначение и область применения

Переключатель модульный SB4 в сборе 22мм 3 позиции с фиксацией ключ центр 2НО SE используется для ручного переключения между тремя состояниями: влево, в центре, вправо. Каждое положение фиксируется механически - устройство не возвращается в исходное состояние само. Подходит для управления питанием, режимами работы или сигналами в системах автоматизации. Применяется в шкафах управления, на станках, конвейерах, насосных станциях, в зонах с высокой запылённостью или влажностью.

Технические характеристики

• Тип устройства: переключатель с фиксацией
• Количество положений: 3 (центральное + два боковых)
• Количество нормально замкнутых (НО) контактов: 2
• Управляющий элемент: металлический ключ - требует вставления для переключения
• Рабочее напряжение: до 380 В переменного тока
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22,5 мм
• Способ подключения: винтовые клеммы - подходят для проводов до 2,5 мм2
• Цвет кнопки: чёрный; цвет переднего кольца: хромированный
• Гарантийный срок: 2 года

Совместимость и монтаж

Переключатель модульный SB4 в сборе 22мм 3 позиции с фиксацией ключ центр 2НО SE монтируется в панели через круглое отверстие диаметром 22,5 мм. Переднее кольцо обеспечивает герметичное прилегание и эстетичный вид. Для установки требуется только отвертка - подключение осуществляется через винтовые клеммы снизу. Ключ не остаётся в устройстве после переключения - его можно вынуть и забрать, что предотвращает случайное включение. Совместим со стандартными монтажными рамками 22 мм, используемыми в промышленных щитах.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 позволяет использовать переключатель в помещениях с повышенной влажностью, на открытых площадках или в местах регулярной мойки. Материалы корпуса и контактной группы рассчитаны на длительную работу при температуре от -25C до +55C. Гарантия 24 месяца подтверждает соответствие европейским стандартам качества.

Преимущества

• Фиксация в каждом положении исключает самопроизвольное переключение
• Ключевое управление повышает безопасность - доступ к переключению ограничен
• Высокая степень защиты IP65 снижает риск отказа в пыльных или влажных средах
• Модульная форма совместима с большинством стандартных панелей
• Хромированное кольцо устойчиво к коррозии и легко моется

Ограничения применения

• Не предназначена для частого переключения - не рекомендуется для импульсных операций более 10 раз в минуту
• Ключ необходимо иметь при себе для активации - нельзя использовать там, где нужен быстрый доступ
• Поддерживает только 2 НО контакта - не подходит для схем, требующих НЗ или комбинированных контактов
• Не имеет световой индикации - не показывает текущее положение визуально

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Останов”
• Активация/деактивация аварийного контура в системе вентиляции
• Переключение между двумя источниками питания в распределительном щите
• Управление освещением в техническом помещении с ограничением доступа

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22,5 мм требует аккуратного сверления, чтобы не деформировать панель
• Используйте кабели сечением не более 2,5 мм2 - большие провода могут повредить винтовые клеммы
• При необходимости закрепите ключ на цепочке или в специальном месте - потеря ключа делает переключатель неработоспособным
• Для условий с постоянной вибрацией дополнительно зафиксируйте устройство контргайкой или клеем на резьбе
• Проверяйте целостность переднего кольца - трещины нарушают герметичность даже при заявленном IP65
