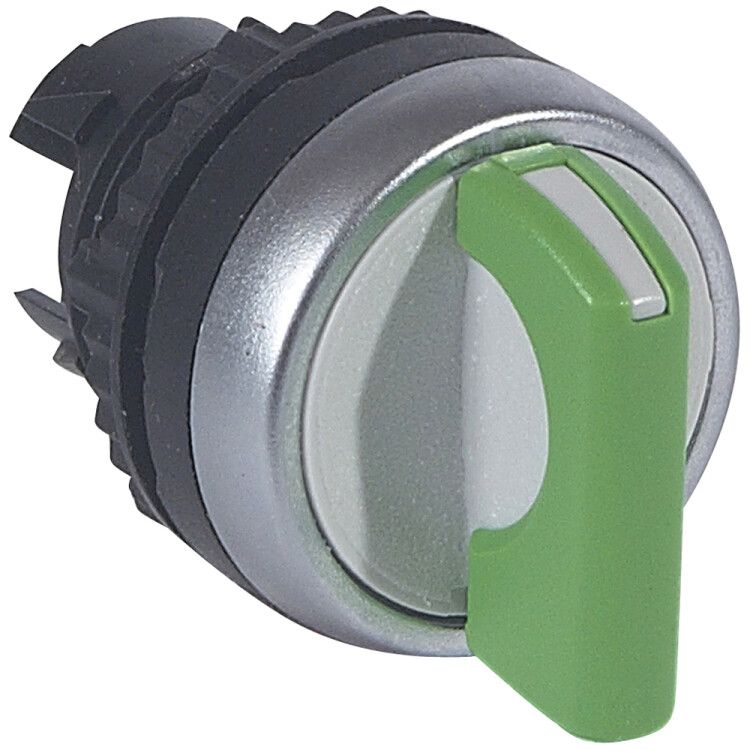

Переключатель с рукояткой - Osmoz для комплектации без подсветки IP 66 3 положения фиксацией 45° зеленый | 023922 Legrand

Переключатель с рукояткой 3 положения с фиксацией 45 градусов зеленый без подсветки IP 66 от Legrand Euro - надежный механический элемент управления для оборудования, где требуется точная фиксация положений и защита от пыли и струй воды. Артикул 023922 из серии Osmoz предназначен для установки на панели устройств, работающих в жестких условиях.

Назначение и область применения

Этот головной переключатель используется для коммутации цепей в трех рабочих состояниях: например, «Выкл.–Работа–Резерв». Подходит для управления оборудованием, требующим четкой фиксации положений - станков, насосов, систем автоматизации, конвейеров, распределительных щитов. Благодаря защите IP66, изделие применяют в помещениях с повышенной влажностью, на улице или в местах с риском брызг, струй воды и пыли.

Технические характеристики

• Количество положений: 3 - каждое фиксируется после поворота рукоятки
• Угол поворота между положениями: 45° - обеспечивает плавный и контролируемый переход
• Тип управления: поворотная рукоятка - удобна для операционного воздействия даже в перчатках
• Диаметр отверстия для монтажа: 22 мм - совместим со стандартными круглыми проемами
• Защита: IP66 - полностью герметична против пыли и мощных струй воды
• Цвет рукоятки: зеленый - соответствует стандартным цветовым кодам безопасности (например, «включено»)
• Цвет переднего кольца: хромированный - контрастный, легко заметен
• Линза: круглая - равномерное распределение нагрузки при монтаже
• Подсветка: отсутствует - не требует внешнего питания, снижает сложность подключения
• Фиксация положений: да - предотвращает случайное переключение

Совместимость и монтаж

Переключатель с рукояткой 3 положения с фиксацией 45 градусов зеленый без подсветки IP 66 монтируется через круглое отверстие диаметром 22 мм. Передний хромированный обод обеспечивает плотную посадку и эстетичный вид. Для установки потребуется стандартный крепеж - обычно он уже в комплекте. Устройство не имеет внутренней подсветки, поэтому не требует подвода питания к контактам индикации. Совместим с большинством стандартных механизмов внутри корпуса, используемых в сериях Osmoz и аналогичных решениях Legrand.

Безопасность и стандарты

Изделие соответствует требованиям IP66 - полная защита от пыли и направленных струй воды из любого направления. Это делает его безопасным для использования в промышленных средах, на открытых площадках и в условиях частой мойки оборудования. Конструкция выполнена из прочных материалов, устойчивых к механическому износу и химическому воздействию. Нет электронных компонентов - исключен риск перегрева или возгорания от скачков напряжения.

Преимущества

• Четкая фиксация каждого из трёх положений - минимизирует человеческую ошибку
• Механическая надежность - нет электроники, что увеличивает срок службы
• Высокий класс защиты IP66 - работает там, где другие устройства выходят из строя
• Яркий зеленый цвет - легко отличается от других кнопок и переключателей
• Хромированное кольцо - улучшает визуальное восприятие и долговечность поверхности

Ограничения применения

• Не подходит для ситуаций, где нужна светодиодная индикация текущего положения - здесь её нет
• Не рассчитан на управление токами выше допустимых значений - необходимо проверить соответствие нагрузки в спецификации контактов
• Не предназначена для частого быстрого переключения - длительные циклы могут вызвать преждевременный износ механизма
• Требует наличия отверстия именно 22 мм - несовместим с другими стандартными диаметрами (например, 19 мм или 25 мм)

Примеры использования

• Управление режимами работы станка: «Стоп – Автоматический – Ручной»
• Выбор источника питания: «Сеть – Генератор – Выкл»
• Активация/деактивация системы охлаждения в тепловых камерах
• Переключение между двумя насосами и резервным
• Контроль доступа к опасному участку: «Заблокировано – Разрешено – Отключение»

Практические советы

• При монтаже убедитесь, что отверстие точно 22 мм - слишком маленькое или деформированное отверстие затруднит установку или повредит корпус
• Используйте только рекомендованную силу при повороте - избыточное усилие может повредить внутренние фиксаторы
• Для условий с высокой запыленностью регулярно осматривайте края кольца - хотя IP66 защищает от попадания пыли внутрь, грязь на поверхности может мешать визуальному определению положения
• Если вам нужна индикация состояния - выбирайте другую модель с LED; этот переключатель - только механический
• Arтикул 023922 - часть серии Osmoz от Legrand; при замене лучше использовать тот же артикул для сохранения совместимости с существующими панелями
