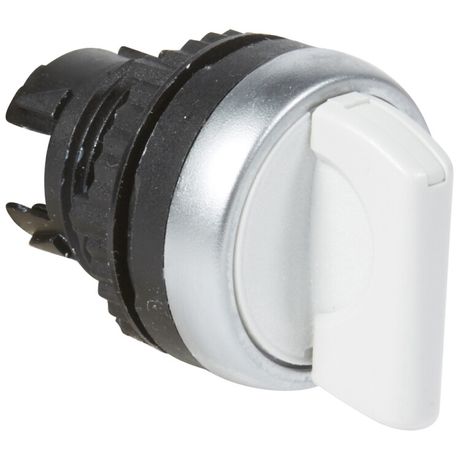

Переключатель с рукояткой - Osmoz для комплектации без подсветки IP 66 3 положения фиксацией 45° серый | 023924 Legrand

Переключатель с рукояткой Legrand 023924 - механический устройство для выбора одного из трёх фиксированных положений на панели оборудования. Подходит для ручного управления технологическими процессами там, где нужна надёжная фиксация и защита от внешних воздействий.

Назначение и область применения

Переключатель с рукояткой Legrand 023924 используется для ручного переключения между тремя состояниями: например, «выключено – рабочее – резервное». Он применяется в системах управления оборудованием, где требуется точный и защищённый контроль - такие как насосы, вентиляторы, конвейеры, станки и распределительные щиты. Отсутствие подсветки делает его подходящим для сред, где индикация не требуется или реализуется отдельно.

Технические характеристики

• Тип управления: поворотная рукоятка с углом переключения 45° между положениями
• Количество положений: 3 с механической фиксацией в каждом
• Максимальное напряжение: 220 В
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Диаметр отверстия для установки: 22 мм
• Способ монтажа: на лицевую панель через круглое отверстие
• Цвет корпуса: серый
• Цвет переднего кольца: хром
• Конструкция: круглая линза, без световой индикации
• Контакты: нет коммутируемых контактов - устройство предназначено исключительно для механического управления внешними цепями

Совместимость и монтаж

Переключатель Legrand 023924 монтируется в панель с отверстием диаметром 22 мм. Установка осуществляется с помощью фиксирующей гайки с внутренней стороны панели. Переднее хромированное кольцо обеспечивает плотную посадку и эстетичный вид. Обратите внимание: сам переключатель не содержит контактной группы - он служит лишь рычагом для активации внешнего устройства (например, реле, контактора или другого коммутационного аппарата). Для работы необходимо подключить его к управляемой цепи через внешние компоненты.

Безопасность и стандарты

Защита IP66 соответствует требованиям IEC 60529: устройство выдерживает сильные струи воды и полностью герметично против пыли. Это позволяет использовать его в условиях повышенной влажности, на открытых площадках, в пищевой и химической промышленности. Материалы корпуса устойчивы к механическим нагрузкам и агрессивным средам.

Особенности конструкции

Рукоятка выполнена так, что каждый переход между положениями требует явного действия - предотвращается случайное переключение. Фиксация достигается за счёт механического механизма внутри, который «щёлкает» в каждое из трёх положений. Круглая форма и хромированное кольцо обеспечивают удобный захват даже в перчатках. Цвет управляющего элемента - серый - снижает бликование и хорошо сочетается с промышленными панелями.

Ограничения применения

• Не предназначен для прямого коммутирования тока - не имеет собственных контактов
• Не работает как индикатор: отсутствуют светодиоды и оптика
• Не рассчитан на напряжения выше 220 В
• Требует наличия внешнего управляющего устройства (реле/контактор) для замыкания цепи
• Угол поворота жестко задан - нельзя изменить на 30° или 60°

Примеры использования

• Выбор режима работы насосной станции: «Выкл. / Автомат / Ручной»
• Переключение между источниками питания: «Сеть / Генератор / Батарея»
• Управление направлением движения конвейера: «Вперёд / Стоп / Назад»
• Активация тестового режима на испытательном стенде

Практические советы

• При монтаже проверьте толщину панели - она должна позволять плотно затянуть фиксирующую гайку без деформации
• Используйте только кабели с достаточным сечением для тока, который будет проходить через внешний коммутатор, которым управляет этот переключатель
• Не используйте в местах с постоянным ударным воздействием - хотя IP66 защищает от пыли и брызг, длительные вибрации могут нарушить механизм фиксации
• Для совместимости с другими изделиями серии Osmoz - все элементы имеют единый стиль и размеры крепления
• Если вам нужны контакты - выбирайте другие модели Legrand с пометкой «с контактами» или «коммутируемые»
