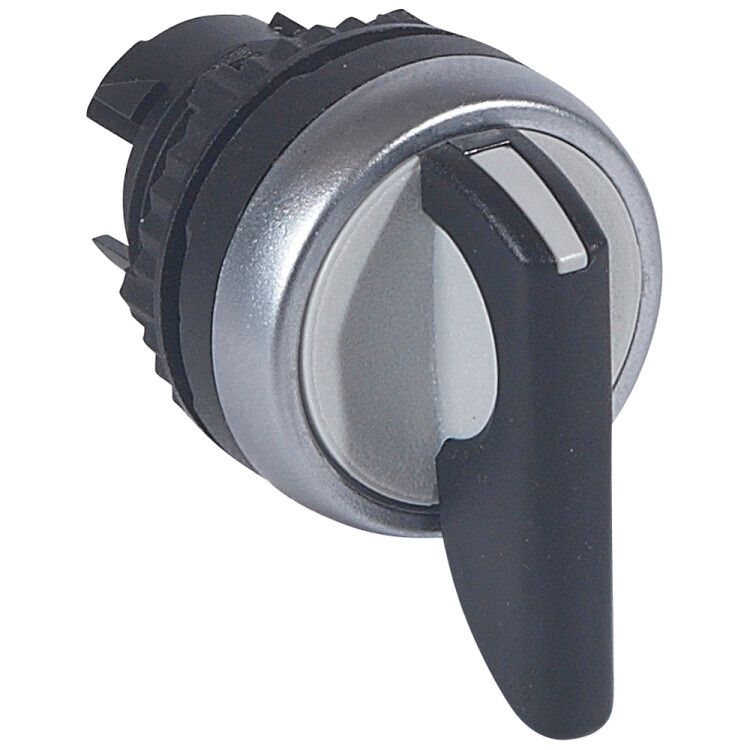

Переключатель 3 полож. ручка с фикс. 45град. (1-0-2) 10-12-2час черн. Osmoz Leg 023940 Legrand

Переключатель Legrand Euro 023940 - устройство с тремя зафиксированными положениями через 45 градусов, предназначенное для надёжного переключения цепей в условиях запылённой или влажной среды. Модель соответствует степеням защиты IP66 и IP55, что делает её подходящей для промышленного оборудования, особенно там, где важна долговечность и безопасность.

Назначение и область применения

Переключатель Legrand Euro 023940 используется для ручного управления электрическими цепями в трёх состояниях: «включено», «выключено», «резерв». Подходит для установки на пультах управления, щитах и корпусах машин, где требуется точное и устойчивое переключение без случайного срабатывания. Применяется на конвейерах, насосных станциях, системах автоматизации и других объектах с высокой нагрузкой или воздействием внешней среды.

Технические характеристики

• Количество положений: 3 с механической фиксацией каждые 45°
• Степень защиты: IP66 (полная защита от пыли и мощных струй воды), IP55 (защита от пыли и струй воды из любого направления)
• Номинальное напряжение: до 690 В
• Диаметр отверстия для монтажа: 22 мм
• Материал корпуса: пластик без содержания галогенов
• Рабочий температурный диапазон: от -25 C до +60 C
• Форма корпуса: прямоугольная
• Цвет корпуса: серый
• Цвет переднего кольца: хром
• Цвет рычага: чёрный
• Наличие переднего кольца: да - обеспечивает герметичную посадку в панели

Совместимость и монтаж

Устройство устанавливается в панель с круглым отверстием диаметром 22 мм. Переднее хромированное кольцо плотно прилегает к поверхности, предотвращая попадание пыли и влаги внутрь. Для монтажа достаточно вставить переключатель в отверстие и закрутить фиксирующую гайку сзади. Совместим с коробками типа BT-24503, которые имеют защиту IP55 - совместное использование усиливает общую степень защиты системы.

Безопасность и стандарты

Переключатель Legrand Euro 023940 изготовлен без галогенов, что снижает выделение токсичных веществ при нагреве или возгорании. Соответствует требованиям безопасности для промышленного электрооборудования. Выдерживает повышенную влажность и пылевую нагрузку благодаря классу IP66 - один из самых высоких уровней защиты для коммутирующих устройств.

Преимущества

• Механическая фиксация каждого положения исключает самопроизвольное переключение
• Высокая степень защиты IP66 позволяет использовать в открытых помещениях и на улице
• Простая установка через стандартное отверстие 22 мм
• Хромированное кольцо повышает эргономику и визуальную узнаваемость
• Пластиковый корпус без галогенов экологически безопасен и устойчив к коррозии

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP66 не заменяет IP68
• Максимальная рабочая температура +60 C; при более высоких значениях возможен выход из строя материалов
• Подходит только для ручного управления - не автономный или дистанционный контроллер
• Не рекомендован для частого циклического переключения свыше 1000 раз/час - риск быстрого износа контактов

Примеры использования

• Выбор режима работы станка: «рабочий», «обслуживание», «останов»
• Переключение между источниками питания в резервных системах
• Управление освещением в зонах с высокой влажностью - цеха, мойки, холодильные камеры
• Интеграция в пульты управления на пищевых производствах, где требуются легко моющиеся материалы

Практические советы

• При монтаже проверьте глубину отверстия - корпус должен полностью войти, чтобы переднее кольцо плотно легло на поверхность
• Не используйте силовые инструменты при затяжке гайки - можно повредить резьбу или корпус
• Если переключатель установлен вне помещений, дополнительно убедитесь, что соединения проводов внутри коробки также защищены минимум на уровне IP55
• Для обслуживания: регулярно проверяйте состояние контактов, особенно при работе с индуктивными нагрузками - они вызывают больший износ
• Артикулы 023940 и 23940 - это один и тот же продукт; различие лишь в формате номера, используемом разными системами учёта
