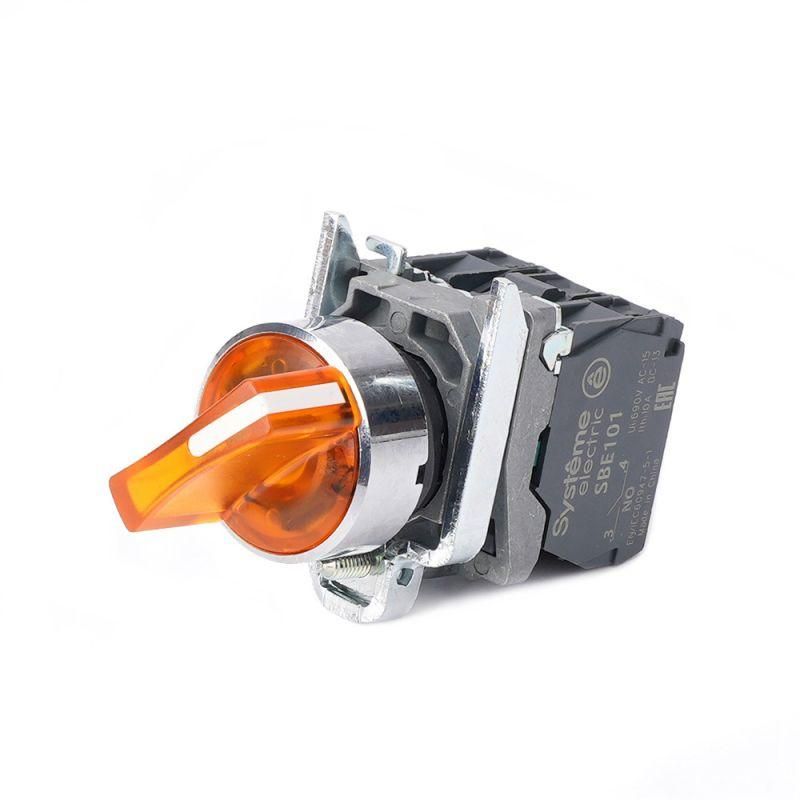

Переключатель SB4 с подсветкойв сборе 22мм 2поз. фиксацией металл 24В DC 1НО+1НЗ желт. SE SB4BK125B5 APC

Переключатель SB4 с подсветкой в сборе 22мм 2-позиционный с фиксацией металлический 24В DC 1 нормально открытый + 1 нормально закрытый SE - это надёжный коммутирующий аппарат с индикацией состояния для установки на панели оборудования. Бренд Systeme Electric и артикул sb4bk125b5 обеспечивают совместимость со стандартными решениями промышленной автоматизации.

Назначение и область применения

Переключатель SB4 с подсветкой предназначен для ручного управления цепями постоянного тока напряжением 24 В. Он используется там, где требуется визуальная индикация активного состояния устройства и механическая фиксация выбранного положения. Подходит для установки в панелях управления, станках, конвейерах, системах освещения, насосных станциях и других объектах промышленной автоматизации.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Количество положений: 2 с механической фиксацией
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Тип подключения: винтовые зажимы для проводов до 2,5 мм2
• Управляющий элемент: короткая поворотная рукоятка
• Цвет кнопки: оранжевый
• Цвет переднего кольца: хромированный
• Лампа подсветки в комплекте - есть, замена не требует демонтажа
• Материал корпуса: металл
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель SB4 с подсветкой в сборе 22мм 2-позиционный с фиксацией металлический 24В DC 1 нормально открытый + 1 нормально закрытый SE монтируется через фланец в отверстие диаметром 22,5 мм. Передний хромированный обод обеспечивает плотную посадку и эстетичный вид. Для установки достаточно просверлить отверстие нужного размера, вставить устройство и зафиксировать его гайкой сзади. Подключение осуществляется через винтовые клеммы - подходят медные провода сечением до 2,5 мм2. Не требует специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям IP66 - выдерживает воздействие струй воды из любого направления и полностью герметично против пыли. Это позволяет использовать его в условиях повышенной влажности, на открытом воздухе или в помещениях с частой мойкой (например, пищевые производства, автомойки, лаборатории). Материалы корпуса и контактной группы рассчитаны на длительную работу в промышленной среде.

Преимущества

• Подсветка встроена и работает от 24 В - не требует внешнего источника питания
• Фиксированное положение исключает случайное переключение
• Комбинированные контакты НО+НЗ позволяют управлять двумя цепями одновременно
• Металлический корпус обеспечивает прочность и долгий срок службы
• Оранжевый цвет кнопки и хромированное кольцо обеспечивают высокую заметность и удобство идентификации
• Лампа меняется без демонтажа всего переключателя - снижаются простои

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - использование другого напряжения приведёт к выходу подсветки из строя
• Не рекомендован для частых циклов включения/выключения более 10 раз в минуту - возможен быстрый износ механизма
• Не следует использовать в средах с агрессивными химическими веществами - хотя IP66 защищает от воды и пыли, он не гарантирует стойкость к кислотам и щелочам
• Отсутствие дополнительных контактов - нельзя использовать как многополюсный переключатель

Примеры использования

• Управление режимом работы станка: “Автоматический” / “Ручной” с индикацией текущего состояния
• Активация аварийного светового сигнала на производственной линии
• Выбор режима работы системы вентиляции в HVAC-шкафу
• Включение/выключение запасного насоса в системе водоснабжения
• Ручной контроль доступа к опасным участкам оборудования

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22,5 мм требуются точно подогнанные отверстия; слишком маленькое - затруднит установку, слишком большое - вызовет люфт
• Обязательно используйте резиновые прокладки (если предусмотрены конструкцией) для усиления герметичности в сырых условиях
• При подключении проводов не перетягивайте винты - это может повредить контактные площадки
• Если подсветка не горит - проверьте наличие напряжения 24 В на входе, даже если основная цепь работает
• Для обслуживания замените только лампу - она легко достаётся через заднюю часть после снятия крышки
• Переключатель SB4 с подсветкой в сборе 22мм 2-позиционный с фиксацией металлический 24В DC 1 нормально открытый + 1 нормально закрытый SE совместим с другими изделиями серии SB4 - можно собирать унифицированные панели управления
