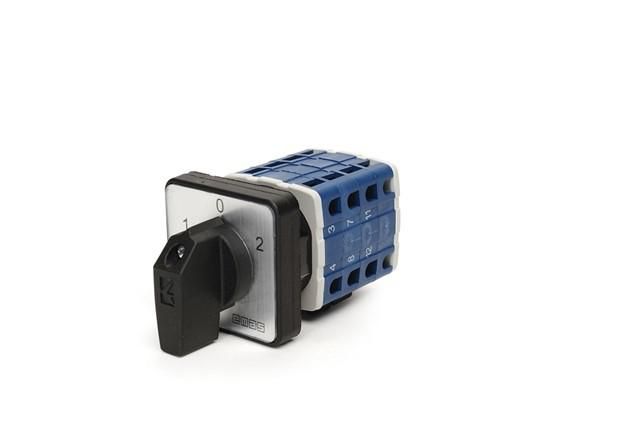

Переключатель реверсивный EMAS трехфазный 1-0-2 40А EMAS PSA040KD334S

Переключатель реверсивный трехфазный (1-0-2) 40А от бренда EMAS, артикул psa040kd334s - это механический коммутационный аппарат без потребления энергии, предназначенный для управления направлением вращения трёхфазных двигателей, переключения между рабочими режимами и отключения питания. Подходит для промышленных систем, где требуется надёжная и долговечная коммутация.

Назначение и область применения

Переключатель реверсивный трехфазный (1-0-2) 40А используется для изменения направления вращения трёхфазных электродвигателей путём перестановки фаз. Положение «0» обеспечивает полное отключение цепи. Применяется в системах управления станками, насосами, конвейерами, компрессорами и другим оборудованием с реверсивным приводом. Может служить главным выключателем или групповым переключателем для цепей управления, сигнализации и измерений.

Технические характеристики

• Номинальный ток: 40 А (рабочий диапазон 10–120 А)
• Рабочее напряжение: 220–400 В переменного тока, 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 операций
• Электрический ресурс: минимум 50 000 операций
• Степень защиты лицевой части: IP54 и IP56 (защита от пыли и струй воды)
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Температурный диапазон эксплуатации: от –5 C до +40 C
• Конструкция: бакелитовый корпус, эргономичная ручка
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Переключатель реверсивный трехфазный (1-0-2) 40А устанавливается на DIN-рейку или жёстко крепится через монтажные отверстия в щите. Клеммы рассчитаны на провода сечением до 16 мм2. Для правильной работы необходимо соблюдать порядок подключения фаз L1, L2, L3 согласно схеме производителя - неверное подключение может привести к короткому замыканию при переключении. Устройство не имеет автоматической блокировки - рекомендуется использовать внешнюю блокировку в системах безопасности.

Безопасность и стандарты

Переключатель соответствует требованиям стандарта TS EN 60947-3 для коммутационных аппаратов низковольтного оборудования. Защита IP54/IP56 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Диэлектрическая прочность и высокое сопротивление изоляции гарантируют отказоустойчивость даже при кратковременных перегрузках. Наличие положения «0» позволяет полностью отключить питание для проведения обслуживания.

Преимущества

• Отсутствие потребления энергии - устройство работает исключительно за счёт механического воздействия
• Высокий ресурс - подходит для частых переключений в интенсивном режиме
• Устойчивость к окружающей среде благодаря защите IP54/IP56
• Компактный бакелитовый корпус снижает нагрузку на распределительный шкаф
• Чёткая фиксация положений «1», «0», «2» предотвращает случайные переключения

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой выше 40 А - возможен быстрый износ контактов
• Запрещено применять при температурах ниже –5 C и выше +40 C - риск потери герметизации и хрупкости материала
• Не является автоматическим устройством - требует ручного управления; не подходит для систем с дистанционным управлением без дополнительных элементов
• Не защищает от перегрузок или коротких замыканий - обязательно использование внешних автоматических выключателей или предохранителей

Примеры использования

• Реверсивный привод конвейера - переключение между движением вперёд и назад
• Циркулярная пила с функцией обратного хода
• Подъёмник или лебёдка с изменяемым направлением движения
• Групповое отключение нескольких маломощных двигателей в одном цехе
• Измерительные цепи, где требуется ручное переключение входных сигналов

Практические советы

• При монтаже проверьте соответствие посадочных размеров и глубины шкафа - корпус устройства выступает за плоскость монтажа
• Обязательно используйте защитные крышки или кожухи при работе в агрессивной среде, даже при наличии IP56
• Для длительной службы регулярно осматривайте контакты на наличие нагара - при необходимости очищайте контактную поверхность сухой мягкой щёткой
• Выбирая аналог, обращайте внимание на номинальный ток - переключатель psa040kd334s рассчитан именно на 40 А, а не на максимальные 120 А
• Не применяйте в сетях с частотой отличной от 50 Гц - это влияет на время гашения дуги и срок службы контактов
