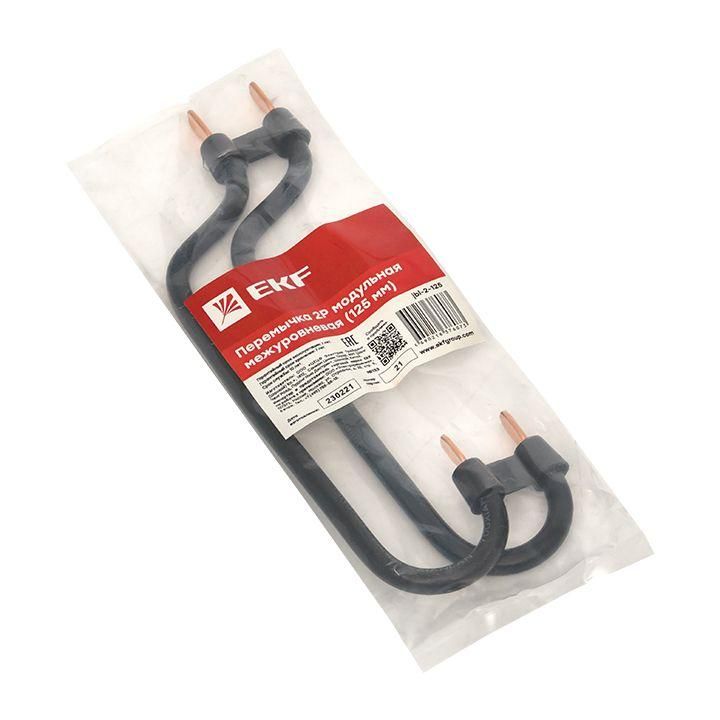

Перемычка 2P модульная межуровневая (125 мм) EKF PROxima | jbl-2-125

Перемычка 2P модульная межуровневая (125 мм) от EKF серии PROxima используется для соединения двух полюсов автоматических выключателей на смежных уровнях DIN-рейки, обеспечивая надёжный токопроводящий контакт без лишних проводов.

Назначение и область применения

Перемычка 2P модульная межуровневая (125 мм) применяется в распределительных щитах для связи между двумя однополюсными или двухполюсными автоматическими выключателями, установленными на соседних модулях DIN-рейки. Она исключает необходимость прокладывать внешние перемычки из провода, снижает риск ошибок при монтаже и ускоряет сборку щита. Подходит для бытовых, коммерческих и промышленных щитов с типовой шириной модуля 17,5 мм.

Технические характеристики

• Количество полюсов: 2P
• Длина: 125 мм
• Материал контактов: медный сплав с серебряным покрытием
• Изоляция: самозатухающий термопластик (V-0 по UL94)
• Рабочее напряжение: до 440 В переменного тока
• Номинальный ток: 63 А
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Температурный диапазон: от -25C до +70C

Совместимость и монтаж

Перемычка совместима с автоматическими выключателями EKF PROxima и другими устройствами, имеющими стандартную посадку на DIN-рейку типа CEN/IEC 60715. Устанавливается путём защёлкивания на верхние клеммы двух рядом расположенных аппаратов. Расстояние между центрами клемм должно составлять 17,5–18 мм. Перед установкой убедитесь, что питание отключено. Нельзя использовать с выключателями других форм-факторов (например, с модулями 15 мм или 22,5 мм).

Безопасность и стандарты

• Соответствует ГОСТ IEC 60947-7-1
• Сертифицирована по требованиям ЕАЭС
• Изоляционные материалы соответствуют нормам V-0 по UL94 - не поддерживают горение

Преимущества

• Уменьшает количество проводов внутри щита - повышает порядок и снижает риск замыканий
• Фиксируется плотно, не выпадает при вибрации
• Не требует инструментов для установки - просто защёлкивается
• Цветовая маркировка позволяет легко отличить фазные перемычки от нулевых

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 не обеспечивает защиту от внешней среды
• Не подходит для соединений через более чем один модуль (для больших расстояний используйте кабели или специальные удлинители)
• Не рассчитана на ток выше 63 А - превышение нагрузки вызывает перегрев и выход из строя

Примеры использования

• Подключение пары автоматов на входе в квартиру - фаза и ноль
• Объединение двух групп освещения в одном ряду щита
• Связка теплого пола и группы розеток в промышленном шкафе
• Замена жилых перемычек в старых щитах при реконструкции

Практические советы

• Выбирайте перемычку именно 125 мм - она идеально подходит для расстояния между двумя соседними модулями. Для большего шага потребуется другая модель.
• Проверьте соответствие ширины клемм: если автомат имеет слишком узкий или широкий зажим, перемычка может не защёлкнуться.
• Не используйте эту перемычку вместо нулевой шины - она не предназначена для многократного подключения нескольких проводов.
• При сборке щита с большим числом перемычек - планируйте их расположение заранее, чтобы избежать перегрузки одной секции рейки.
• EKF PROxima jbl-2-125 - проверенный вариант для массового монтажа. Храните запасные экземпляры в мастерской - они часто нужны при доработке проектов.
