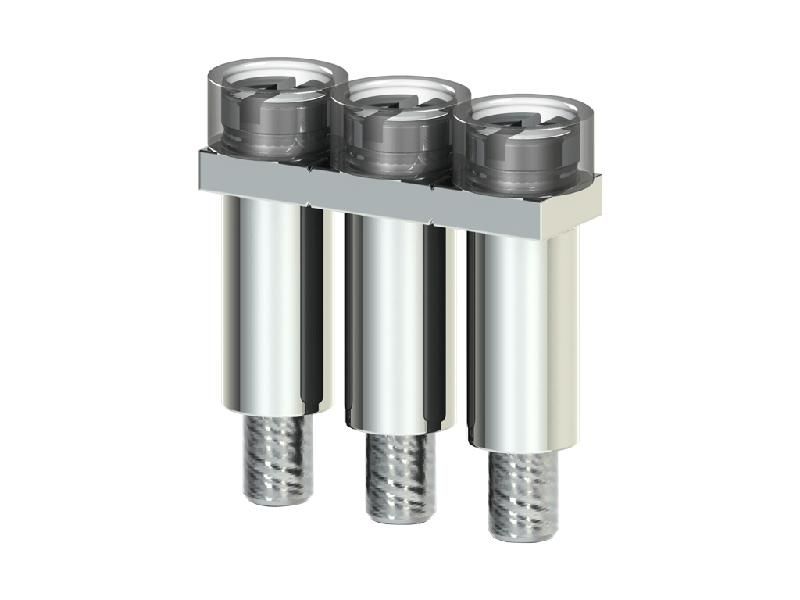

Перемычка для AVK10 3п UK10/3 Klemsan 474153

Перемычка для клеммной колодки 3-полюсная UK10/3 от Klemsan предназначена для соединения трёх соседних контактов на клеммной колодке типа UK10, обеспечивая надёжный токопроводящий путь между фазами или цепями без необходимости внешней проводки.

Назначение и область применения

Перемычка 3-полюсная UK10/3 используется для создания последовательного или параллельного соединения трёх выводов на клеммной колодке стандарта UK10. Применяется в распределительных щитах, автоматических выключателях, устройствах защиты и управления, где требуется равномерное распределение напряжения или тока между несколькими точками. Подходит для систем освещения, промышленного оборудования и автоматизации.

Технические характеристики

• Число полюсов: 3
• Тип совмещаемой клеммы: UK10
• Максимальный рабочий ток: до 18 А (по стандарту UK10)
• Рабочее напряжение: до 690 В переменного тока
• Материал контактной части: медный сплав с никелированием
• Изоляция: самозагасающий полиамид (UL94 V-0)
• Цвет корпуса: белый

Совместимость и монтаж

Перемычка UK10/3 совместима исключительно с клеммными колодками серии UK10 от Klemsan и аналогичными моделями других производителей, соответствующих этому формату. Устанавливается путём вставления в три смежных клеммных гнезда - зажимы должны плотно захватывать металлические штыри перемычки. Для правильного монтажа убедитесь, что все три контакта находятся на одной линии и имеют одинаковый шаг. Перед установкой отключите питание и проверьте соответствие посадочных размеров.

Безопасность и стандарты

Перемычка UK10/3 соответствует требованиям IEC 60947-7-1 для компонентов коммутационных устройств. Материал изоляции имеет класс горючести UL94 V-0, обеспечивающий самоугасание при возгорании. Конструкция предотвращает случайное замыкание между соседними рядами клемм.

Преимущества

• Устраняет необходимость в дополнительных проводах - снижает риск перегрева и плохого контакта
• Обеспечивает однородную передачу тока между всеми тремя полюсами
• Легко устанавливается и демонтируется без инструментов
• Высокая механическая прочность и долговечность материала
• Стандартный дизайн позволяет использовать вместо заводских перемычек

Ограничения применения

• Не для клеммных колодок другого типоразмера (например, UK15, UK20)
• Не рекомендуется применять в цепях с током выше 18 А - возможен перегрев
• Запрещено использование в условиях постоянного воздействия открытого пламени или высоких температур свыше +100 C
• Не предназначен для работы в средах с повышенным уровнем химической активности (щелочи, растворители)

Примеры использования

• Подключение трёхфазного автомата через одну клеммную колодку
• Создание общей шины питания для нескольких однофазных нагрузок
• Связка входных и выходных контактов в реле времени или терморегуляторе
• Формирование группового управления светильниками в распределительном щите

Практические советы

• Выбирая перемычку UK10/3, всегда проверяйте шаг клемм - он должен точно соответствовать 5,0 мм
• При сборке щита используйте цветовые метки на перемычках для быстрой идентификации фаз
• Не затягивайте клеммы слишком сильно - это может повредить пластиковый корпус перемычки
• Для частых изменений схемы рассмотрите возможность использования съёмных перемычек с фиксаторами
• Артикул 474153 от Klemsan является оригинальной запчастью - совместимость гарантируется только с сериями UK10
