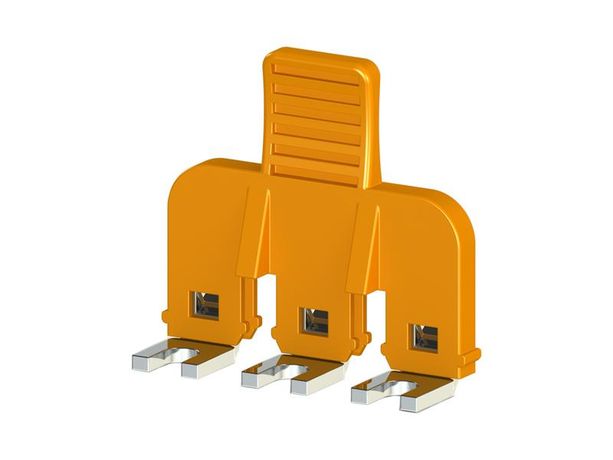

Перемычка для WGO 2N 3п IZUK 10/3 Klemsan 476403

Перемычка для клеммной колодки 3-полюсная IZUK 10/3 Klemsan обеспечивает надёжное электрическое соединение между тремя соседними контактами на клеммной колодке серии Klemsan. Применяется в распределительных щитах, автоматических выключателях и системах управления оборудованием.

Назначение и область применения

Перемычка 3-полюсная IZUK 10/3 Klemsan используется для создания последовательного соединения трёх контактов на клеммной колодке без прокладки отдельных проводов. Это ускоряет сборку цепей, снижает количество проводов и повышает надёжность соединений. Подходит для установки в клеммные колодки стандарта Klemsan, где требуется коммутирование фаз, нулевых или заземляющих шин.

Технические характеристики

• Количество полюсов: 3
• Рабочий ток: до 10 А (соответствует классу IZUK 10)
• Напряжение: до 500 В переменного тока
• Материал контактов: медный сплав с серебряным покрытием
• Изоляция: самозатухающий термопластик (UL94 V-0)
• Цвет: белый

Совместимость и монтаж

Перемычка IZUK 10/3 Klemsan совместима исключительно с клеммными колодками серии Klemsan, имеющими шаг 5,08 мм и тип клеммы IZUK 10. Устанавливается путём вставки в три смежных клеммных гнезда - защёлкивающиеся контакты обеспечивают плотное соединение без дополнительного крепления. Для монтажа используйте плоскую отвертку, чтобы аккуратно вдавить перемычку до характерного щелчка. Не применяйте силу - это может повредить клеммы.

Безопасность и стандарты

Перемычка соответствует требованиям безопасности EN 60947-7-1 и имеет сертификацию UL. Материал изоляции устойчив к возгоранию (класс горючести UL94 V-0). Номинальные параметры рассчитаны на работу в условиях промышленного оборудования с нормированными температурными нагрузками.

Преимущества

• Устраняет необходимость в жилых проводах между тремя точками - экономит место и время монтажа
• Гарантирует одинаковое сопротивление во всех трёх контактах - минимизирует перегрев
• Фиксируется механически - не выпадает при вибрации
• Не требует инструментов для установки - удобна для быстрого обслуживания

Ограничения применения

• Подходит только для клеммных колодок типа IZUK 10 - не совместима с IZUK 16, IZUK 20 или другими сериями
• Не предназначена для работы с токами выше 10 А - превышение может вызвать перегрев и деформацию
• Запрещено использовать в цепях постоянного тока свыше 250 В
• Не рекомендуется применять в средах с высокой запылённостью без защиты корпуса

Примеры использования

• Объединение трёх фаз в однофазном участке распределительного щита
• Создание общей нулевой шины на клеммной колодке в пульте управления станком
• Связка выходов нескольких автоматических выключателей для параллельного питания группы потребителей
• Коммутация сигналов в системах автоматизации с использованием клеммных блоков Klemsan

Практические советы

• Перед установкой проверьте, что все три клеммы находятся в одном ряду и имеют одинаковый шаг - иначе перемычка не войдёт
• Не используйте перемычку для замены повреждённой клеммы - она не является ремонтным элементом
• При многократной перестановке контактов следите за состоянием защёлок - они могут износиться
• Для сложных схем составляйте план соединений заранее - использование перемычек IZUK 10/3 Klemsan уменьшает гибкость модификаций после монтажа
